Dc-Profc - Demag DC-ProDC 1-15 Betriebsanleitung

5.11.3

DC-ProFC

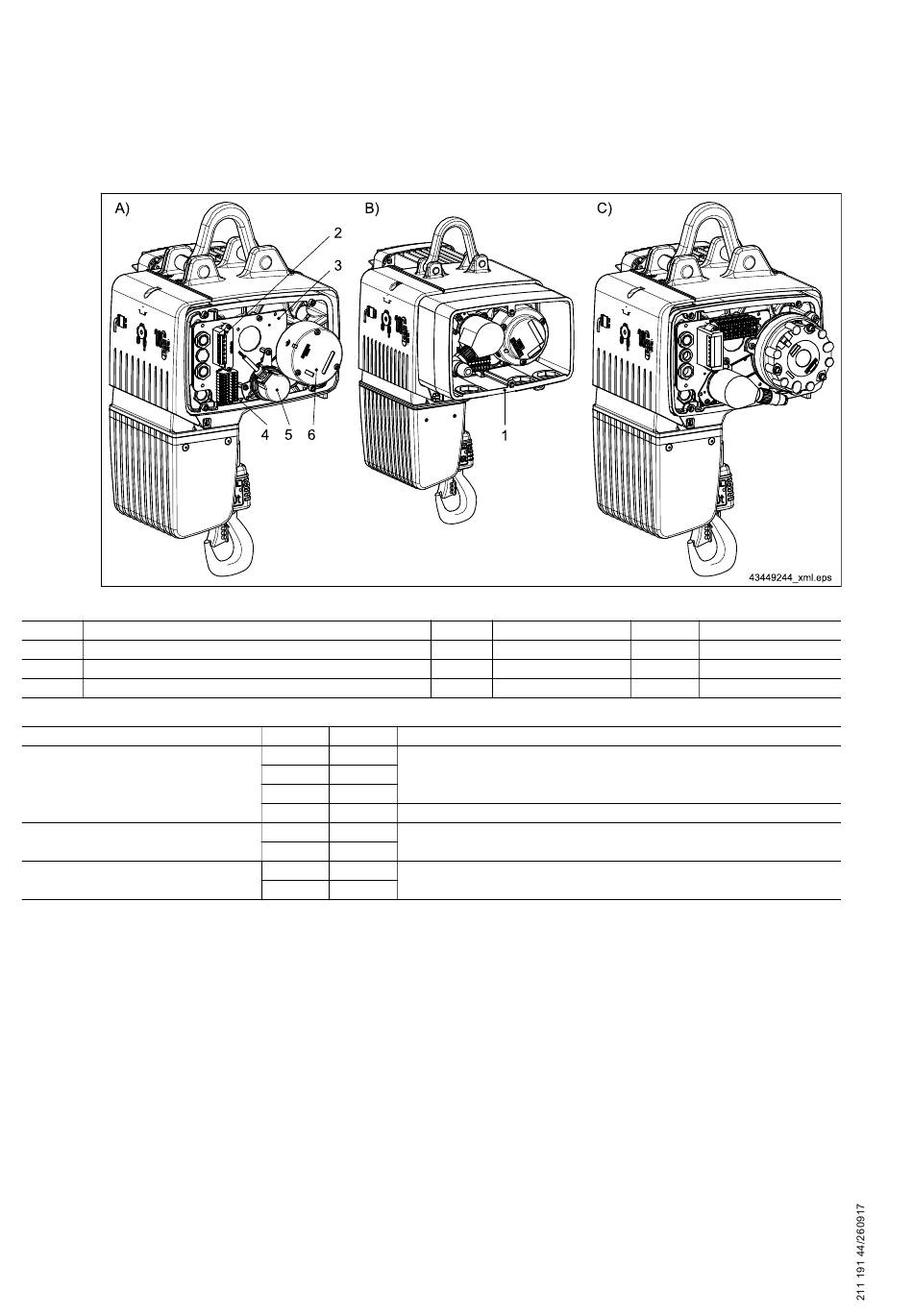

Abb. 42 Beispiel Kettenzug mit Drehgeberanbau
Pos. Benennung
A) DC-ProFC 1 - 10 mit AG 1 - 2
B) DC-ProDC 1 - 5 mit Kombi-Drehgeber mit Zwischenflansch
C) DC-ProDC 10 mit Kombi-Drehgeber und Bremse BC20
Tab. 36
Funktion Klemmenleiste X1
Motoranschluss
Bremsenansteuerung
Thermokontakt
Tab. 37
60
Pos.
1
2
3
Nr. Signal Bemerkung
1 U
2 V Motoranschlussklemmen
3 W
PE PE Erdanschlussklemme
4 BD 01
Ansteuerung der Bremse
5 BD 01
8 TB 1
U = 250 V
max
I = 6,3 A
9 TB 2
max
Benennung Pos.
Zwischenflansch 4
Bremsbaustein 5
Montageplatte 6
Benennung
Klemmen
Drehgeber
Bremse
