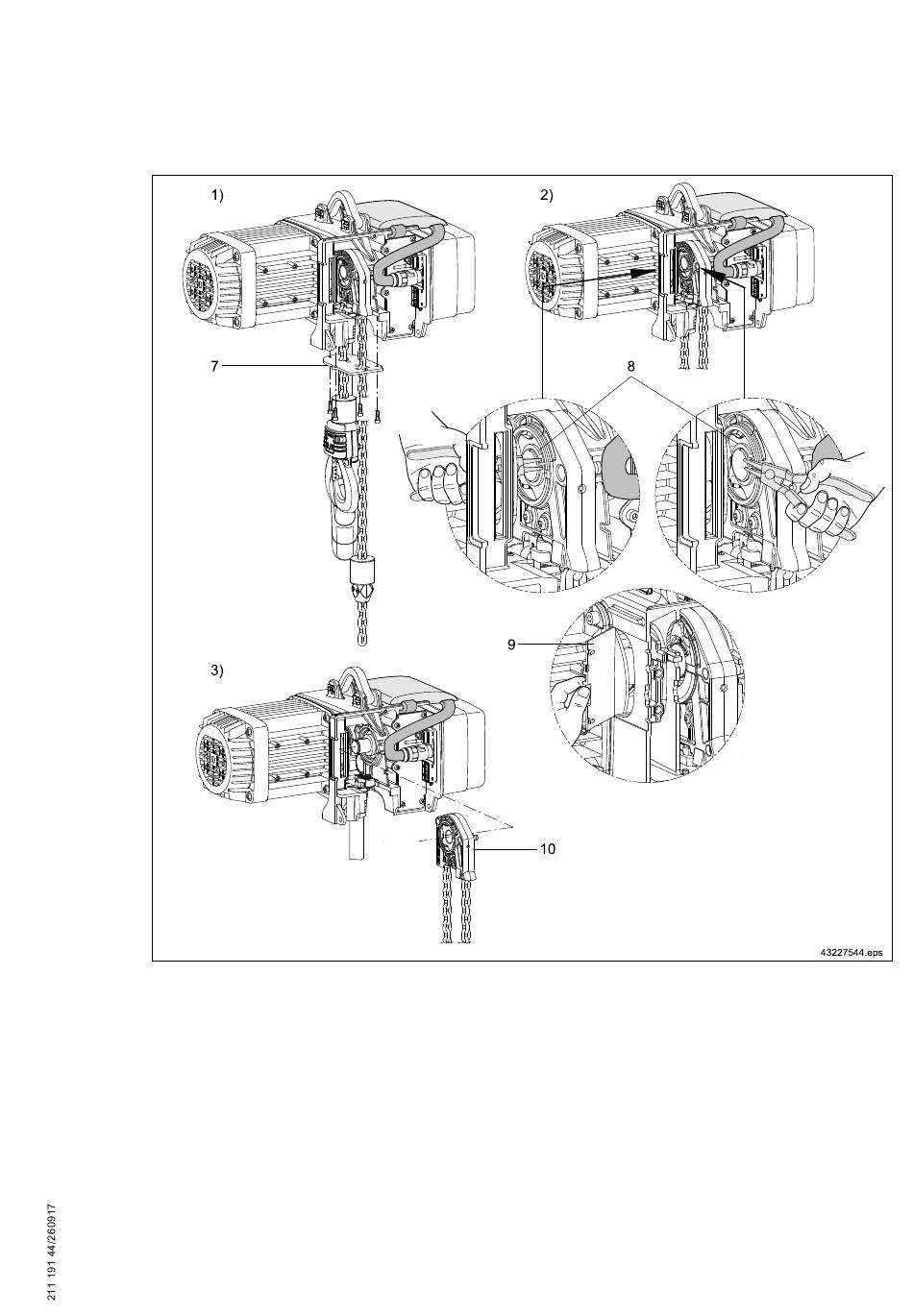

Abb. 64
1.
Das Entflechterblech (7) demontieren;
2.
Mit einer Seegerring-Zange den Sicherungsring (8) demontieren; hierzu entweder eine gerade oder gekröpf‐
te Zange einsetzen (Zugang durch die Getriebegehäuseöffnung seitlich am Motor oder vom Serviceraum;
DC-Pro 1 bis 5: Im Bereich des Netzeinschubes;
DC-Pro 10: Abdeckung der Getriebegehäuseöffnung (9) seitlich wegklappen.
3.
Die Kettenführung (10) mit dem Kettenrad von der Abtriebswelle lösen; hierzu die komplette Baugruppe in
Richtung Motor schieben bis das Kettenrad frei ist; danach das verschlissene Kettenset aus dem Service‐
raum entfernen.
Bei der Montage des neuen Kettensets ist in entsprechend umgekehrter Reihenfolge vorzugehen.
Hierbei sind nachfolgende Punkte zu beachten:
91
