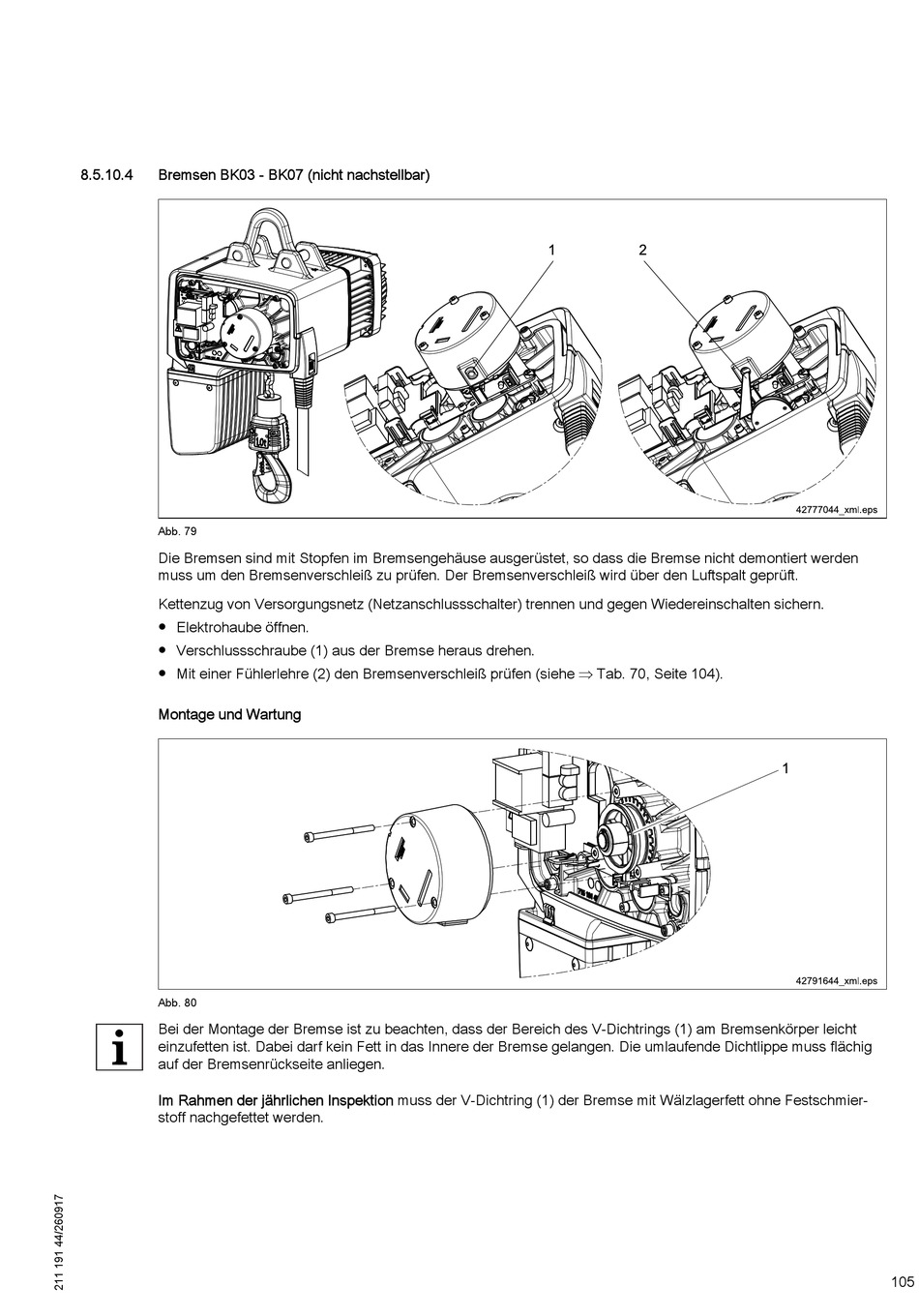

8.5.10.4
Bremsen BK03 - BK07 (nicht nachstellbar)
Abb. 79
Die Bremsen sind mit Stopfen im Bremsengehäuse ausgerüstet, so dass die Bremse nicht demontiert werden
muss um den Bremsenverschleiß zu prüfen. Der Bremsenverschleiß wird über den Luftspalt geprüft.
Kettenzug von Versorgungsnetz (Netzanschlussschalter) trennen und gegen Wiedereinschalten sichern.
● Elektrohaube öffnen.
● Verschlussschraube (1) aus der Bremse heraus drehen.
● Mit einer Fühlerlehre (2) den Bremsenverschleiß prüfen (siehe Tab. 70, Seite 104).
Montage und Wartung
Abb. 80
Bei der Montage der Bremse ist zu beachten, dass der Bereich des V-Dichtrings (1) am Bremsenkörper leicht
einzufetten ist. Dabei darf kein Fett in das Innere der Bremse gelangen. Die umlaufende Dichtlippe muss flächig
auf der Bremsenrückseite anliegen.
Im Rahmen der jährlichen Inspektion muss der V-Dichtring (1) der Bremse mit Wälzlagerfett ohne Festschmier‐
stoff nachgefettet werden.
105
