PRODUKTBESCHREIBUNG
3.4

Funktionsweise

3.4.1

Messprinzip

12 B E T R I E B S A N L E I T U N G | LMS1104C-111031S01
á
ETH
à
LMS1104C-111031S01
ß
www.sick.com/1092445
Ident No.:
1092445
9
Serial No.:
13098912
8

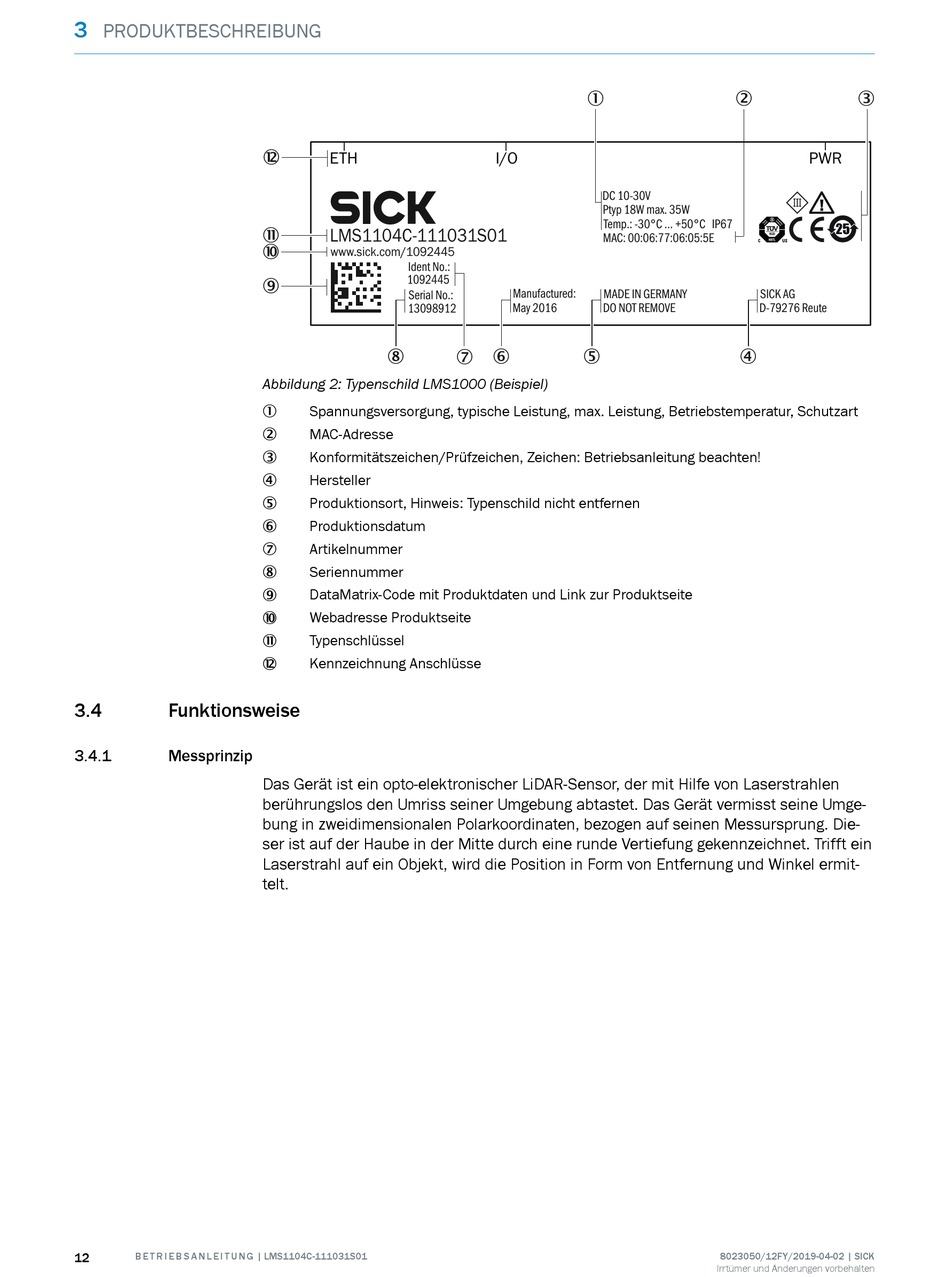

Abbildung 2: Typenschild LMS1000 (Beispiel)
Spannungsversorgung, typische Leistung, max. Leistung, Betriebstemperatur, Schutzart
1
MAC-Adresse
2
Konformitätszeichen/Prüfzeichen, Zeichen: Betriebsanleitung beachten!
3
Hersteller
4
Produktionsort, Hinweis: Typenschild nicht entfernen
5
Produktionsdatum
6
Artikelnummer
7
Seriennummer
8
DataMatrix-Code mit Produktdaten und Link zur Produktseite
9
Webadresse Produktseite
ß
Typenschlüssel
à
Kennzeichnung Anschlüsse
á
Das Gerät ist ein opto-elektronischer LiDAR-Sensor, der mit Hilfe von Laserstrahlen
berührungslos den Umriss seiner Umgebung abtastet. Das Gerät vermisst seine Umge‐
bung in zweidimensionalen Polarkoordinaten, bezogen auf seinen Messursprung. Die‐
ser ist auf der Haube in der Mitte durch eine runde Vertiefung gekennzeichnet. Trifft ein
Laserstrahl auf ein Objekt, wird die Position in Form von Entfernung und Winkel ermit‐
telt.
