ELEKTRISCHE INSTALLATION
32 B E T R I E B S A N L E I T U N G | LMS1104C-111031S01
Anschluss PWR
4 3
5
1 2

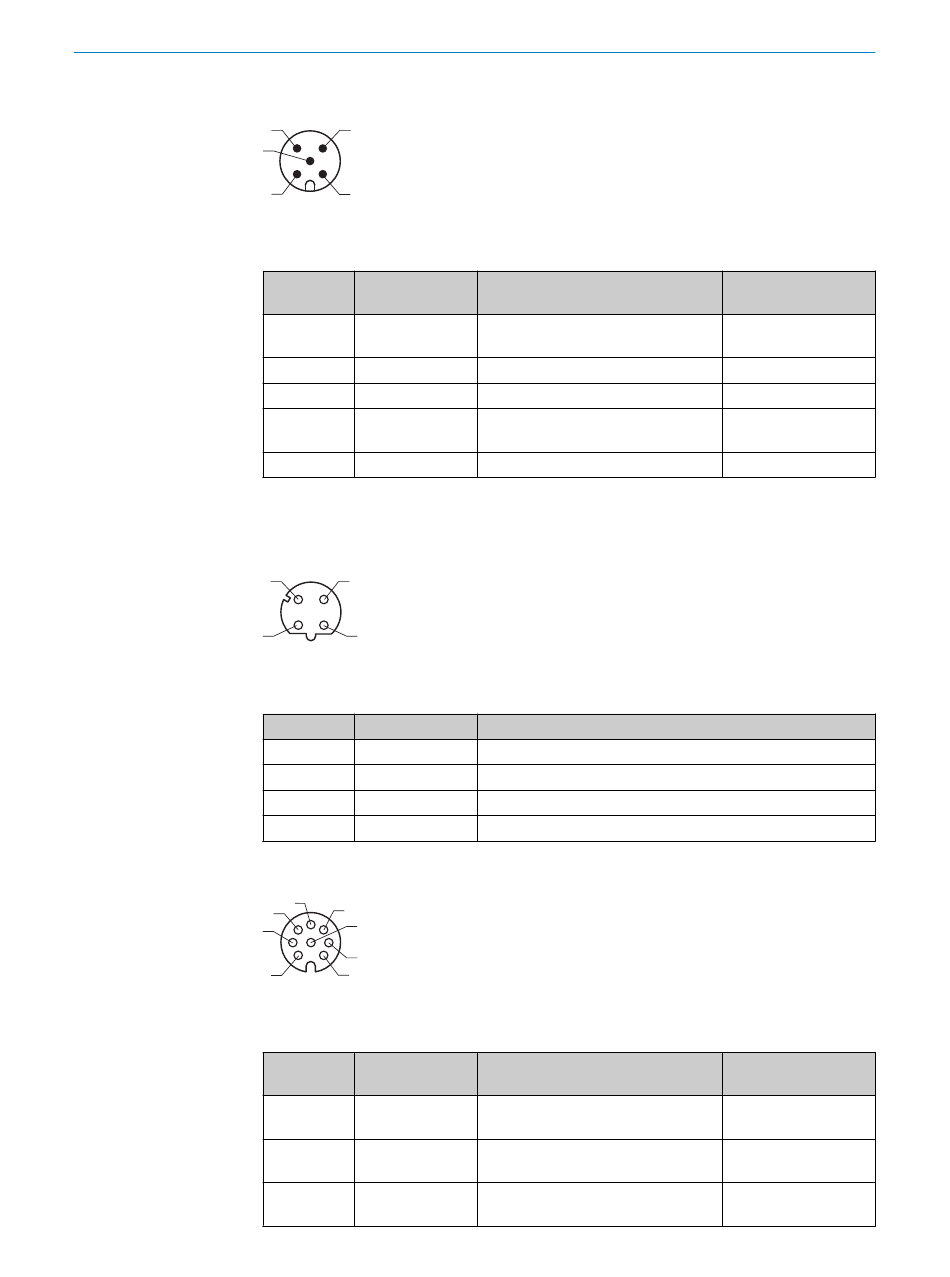

Abbildung 29: Stecker M12, 5-polig, A-codiert
Tabelle 5: Pinbelegung Anschluss PWR
Kontakt Kennzeichnung
1 Vs
2 -
3 GND
4 IN8/OUT8
5 -
Angaben nur gültig bei Verwendung der angegebenen, als Zubehör erhältlichen Ansschlussleitung mit
1
offenem Ende
Anschluss Ethernet
3 4
2 1
Abbildung 30: Dose M12, 4-polig, D-codiert
Tabelle 6: Pinbelegung Anschluss Ethernet
Kontakt Kennzeichnung
1 TX+
2 RX+
3 TX-
4 RX-
Anschluss I/O
5
6
4
8
3
7
2
1
Abbildung 31: Dose M12, 8-polig, A-codiert
Tabelle 7: Pinbelegung Anschluss I/O
Kontakt Kennzeichnung
1 IN1/OUT1
2 IN2/OUT2
3 IN3/OUT3
Beschreibung
Versorgungsspannung:
+10 ... +30 V DC
reserviert
Versorgungsspannung: 0 V
Digitaler Eingang 8 / Digitaler Aus‐
gang 8
reserviert
Beschreibung
Sender+
Empfänger+
Sender-
Empfänger-
Beschreibung
Digitaler Eingang 1 / Digitaler Aus‐
gang 1
Digitaler Eingang 2 / Digitaler Aus‐
gang 2
Digitaler Eingang 3 / Digitaler Aus‐
gang 3
Adernfarbe Art.-Nr.
2095733 1
Braun
Weiß
Blau
Schwarz
Grau
Adernfarbe Art.-Nr.
6036155
1
Weiß
Braun
Grün
