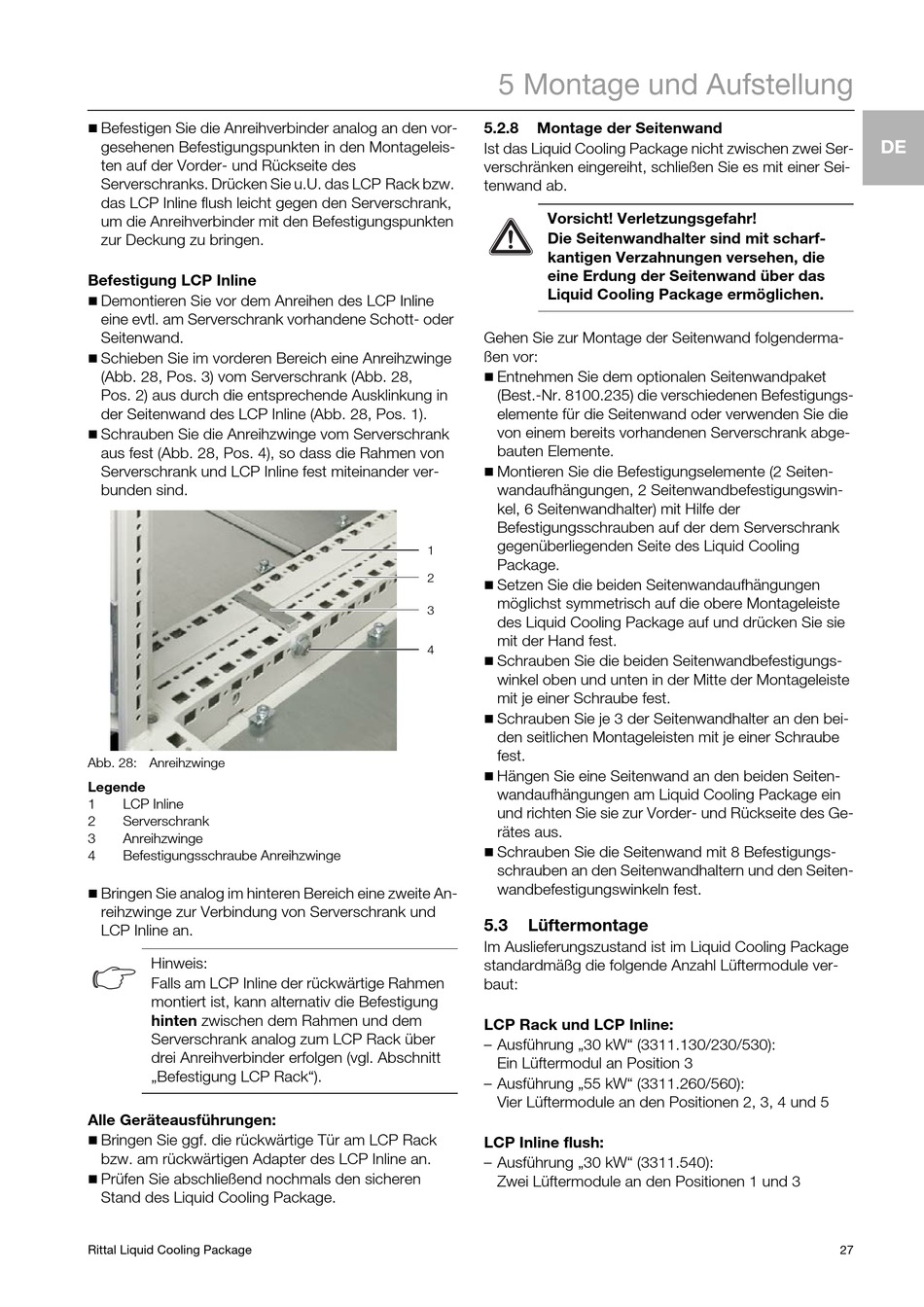

Befestigen Sie die Anreihverbinder analog an den vor-
gesehenen Befestigungspunkten in den Montageleis-
ten auf der Vorder- und Rückseite des
Serverschranks. Drücken Sie u.U. das LCP Rack bzw.
das LCP Inline flush leicht gegen den Serverschrank,
um die Anreihverbinder mit den Befestigungspunkten
zur Deckung zu bringen.
Befestigung LCP Inline
Demontieren Sie vor dem Anreihen des LCP Inline
eine evtl. am Serverschrank vorhandene Schott- oder
Seitenwand.
Schieben Sie im vorderen Bereich eine Anreihzwinge
(Abb. 28, Pos. 3) vom Serverschrank (Abb. 28,
Pos. 2) aus durch die entsprechende Ausklinkung in
der Seitenwand des LCP Inline (Abb. 28, Pos. 1).
Schrauben Sie die Anreihzwinge vom Serverschrank
aus fest (Abb. 28, Pos. 4), so dass die Rahmen von
Serverschrank und LCP Inline fest miteinander ver-
bunden sind.
Abb. 28: Anreihzwinge
Legende
1
LCP Inline
2
Serverschrank
3
Anreihzwinge
4
Befestigungsschraube Anreihzwinge
Bringen Sie analog im hinteren Bereich eine zweite An-
reihzwinge zur Verbindung von Serverschrank und
LCP Inline an.
Hinweis:
Falls am LCP Inline der rückwärtige Rahmen
montiert ist, kann alternativ die Befestigung
hinten zwischen dem Rahmen und dem
Serverschrank analog zum LCP Rack über
drei Anreihverbinder erfolgen (vgl. Abschnitt
„Befestigung LCP Rack").
Alle Geräteausführungen:
Bringen Sie ggf. die rückwärtige Tür am LCP Rack
bzw. am rückwärtigen Adapter des LCP Inline an.
Prüfen Sie abschließend nochmals den sicheren
Stand des Liquid Cooling Package.
Rittal Liquid Cooling Package
5 Montage und Aufstellung
5.2.8
Montage der Seitenwand
Ist das Liquid Cooling Package nicht zwischen zwei Ser-
verschränken eingereiht, schließen Sie es mit einer Sei-
tenwand ab.
Vorsicht! Verletzungsgefahr!
Die Seitenwandhalter sind mit scharf-
kantigen Verzahnungen versehen, die
eine Erdung der Seitenwand über das
Liquid Cooling Package ermöglichen.
Gehen Sie zur Montage der Seitenwand folgenderma-
ßen vor:
Entnehmen Sie dem optionalen Seitenwandpaket
(Best.-Nr. 8100.235) die verschiedenen Befestigungs-
elemente für die Seitenwand oder verwenden Sie die
von einem bereits vorhandenen Serverschrank abge-
bauten Elemente.
Montieren Sie die Befestigungselemente (2 Seiten-
wandaufhängungen, 2 Seitenwandbefestigungswin-
kel, 6 Seitenwandhalter) mit Hilfe der
Befestigungsschrauben auf der dem Serverschrank
gegenüberliegenden Seite des Liquid Cooling
1
Package.
2
Setzen Sie die beiden Seitenwandaufhängungen
möglichst symmetrisch auf die obere Montageleiste
3
des Liquid Cooling Package auf und drücken Sie sie
mit der Hand fest.
4
Schrauben Sie die beiden Seitenwandbefestigungs-
winkel oben und unten in der Mitte der Montageleiste
mit je einer Schraube fest.
Schrauben Sie je 3 der Seitenwandhalter an den bei-
den seitlichen Montageleisten mit je einer Schraube
fest.
Hängen Sie eine Seitenwand an den beiden Seiten-
wandaufhängungen am Liquid Cooling Package ein
und richten Sie sie zur Vorder- und Rückseite des Ge-
rätes aus.
Schrauben Sie die Seitenwand mit 8 Befestigungs-
schrauben an den Seitenwandhaltern und den Seiten-
wandbefestigungswinkeln fest.
5.3
Lüftermontage
Im Auslieferungszustand ist im Liquid Cooling Package
standardmäßg die folgende Anzahl Lüftermodule ver-
baut:
LCP Rack und LCP Inline:
– Ausführung „30 kW" (3311.130/230/530):
Ein Lüftermodul an Position 3
– Ausführung „55 kW" (3311.260/560):
Vier Lüftermodule an den Positionen 2, 3, 4 und 5
LCP Inline flush:
– Ausführung „30 kW" (3311.540):
Zwei Lüftermodule an den Positionen 1 und 3
DE
27
