5 Montage und Aufstellung
DE

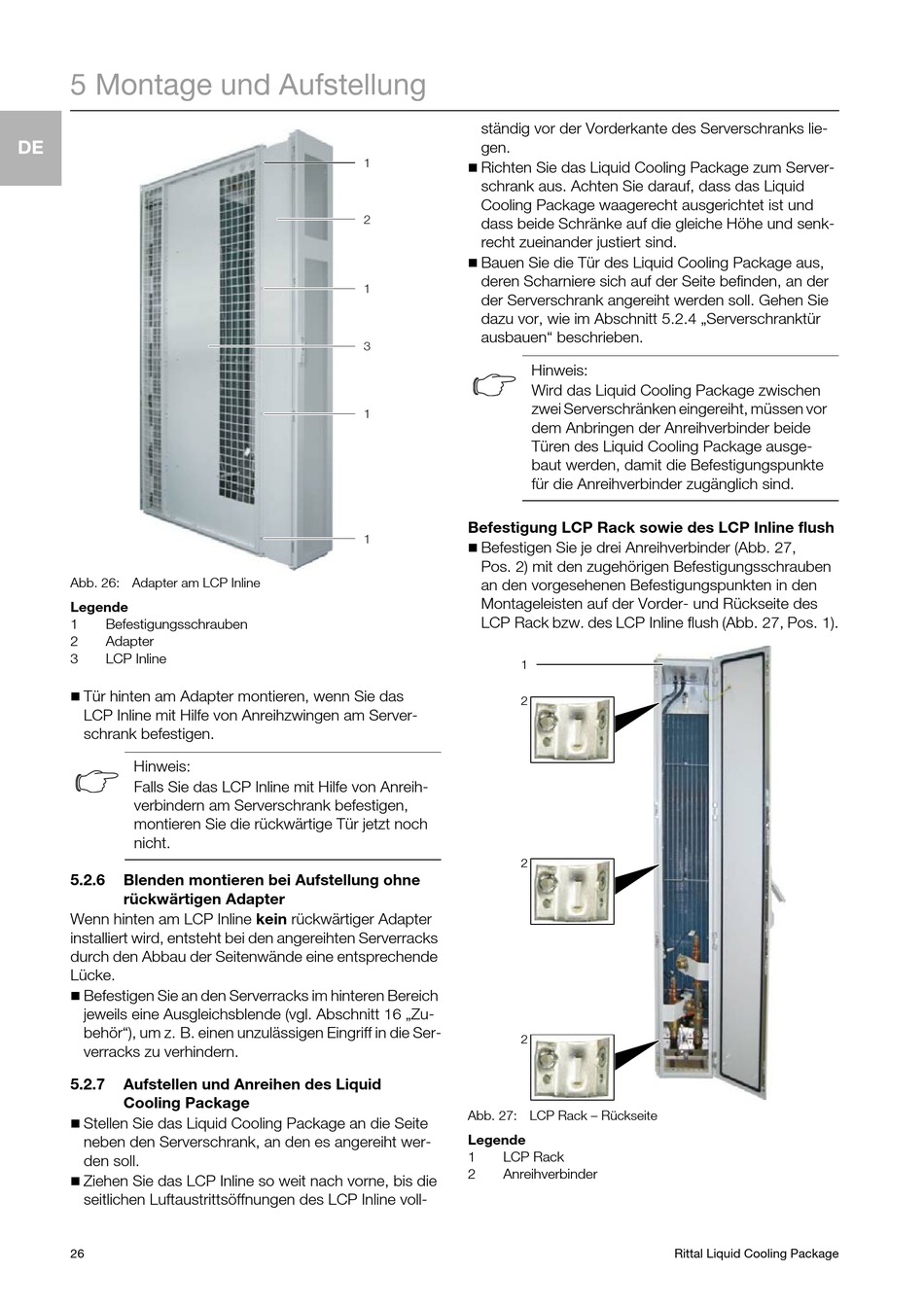

Abb. 26: Adapter am LCP Inline
Legende
1 Befestigungsschrauben
2 Adapter
3 LCP Inline

Tür hinten am Adapter montieren, wenn Sie das
LCP Inline mit Hilfe von Anreihzwingen am Server-
schrank befestigen.
Hinweis:
Falls Sie das LCP Inline mit Hilfe von Anreih-
verbindern am Serverschrank befestigen,
montieren Sie die rückwärtige Tür jetzt noch
nicht.
5.2.6 Blenden montieren bei Aufstellung ohne
rückwärtigen Adapter
Wenn hinten am LCP Inline kein rückwärtiger Adapter
installiert wird, entsteht bei den angereihten Serverracks
durch den Abbau der Seitenwände eine entsprechende
Lücke.

Befestigen Sie an den Serverracks im hinteren Bereich
jeweils eine Ausgleichsblende (vgl. Abschnitt 16 „Zu-
behör"), um z. B. einen unzulässigen Eingriff in die Ser-
verracks zu verhindern.
5.2.7 Aufstellen und Anreihen des Liquid
Cooling Package

Stellen Sie das Liquid Cooling Package an die Seite
neben den Serverschrank, an den es angereiht wer-
den soll.

Ziehen Sie das LCP Inline so weit nach vorne, bis die
seitlichen Luftaustrittsöffnungen des LCP Inline voll-
26
ständig vor der Vorderkante des Serverschranks lie-
gen.
1

Richten Sie das Liquid Cooling Package zum Server-
schrank aus. Achten Sie darauf, dass das Liquid
Cooling Package waagerecht ausgerichtet ist und
2
dass beide Schränke auf die gleiche Höhe und senk-
recht zueinander justiert sind.

Bauen Sie die Tür des Liquid Cooling Package aus,
deren Scharniere sich auf der Seite befinden, an der
1
der Serverschrank angereiht werden soll. Gehen Sie
dazu vor, wie im Abschnitt 5.2.4 „Serverschranktür
ausbauen" beschrieben.
3
Hinweis:
Wird das Liquid Cooling Package zwischen
zwei Serverschränken eingereiht, müssen vor
1
dem Anbringen der Anreihverbinder beide
Türen des Liquid Cooling Package ausge-
baut werden, damit die Befestigungspunkte
für die Anreihverbinder zugänglich sind.
Befestigung LCP Rack sowie des LCP Inline flush
1

Befestigen Sie je drei Anreihverbinder (Abb. 27,
Pos. 2) mit den zugehörigen Befestigungsschrauben
an den vorgesehenen Befestigungspunkten in den
Montageleisten auf der Vorder- und Rückseite des
LCP Rack bzw. des LCP Inline flush (Abb. 27, Pos. 1).
1
2
2
2
Abb. 27: LCP Rack – Rückseite
Legende
1 LCP Rack
2 Anreihverbinder
Rittal Liquid Cooling Package
