17 Weitergehende Technische Informationen
DE
LCP-X1:
Klemmleiste AC-In / Terminal strip AC-In
X2:
AC Klemmleiste Opt. Kd-pumpe / AC terminal strip optional condensate pump
X3:
DC Klemmleiste Opt. Kd-pumpe / DC terminal strip optional condensate pump
X4:
Netzwerk Ethernet / Terminal strip Ethernet
x X5:
Busschnittstelle Can-Bus / Terminal strip Can-Bus x
x X6:
Klemmleiste Alarm / Terminal strip Ethernet x
SV-X1:
Klemmleiste Blindmating/Terminal blindmating
Z1:
EMV Netzfilter / EMC line filter
X48:
Klemmleiste / Terminal strip
A3:
Netzteil AC-DC / Power supply AC-DC
F1:
Hauptsicherung / Breaker
F3:
Sicherung Lüfter 1-2 / Fuse fan 1-2
F4:
Sicherung Lüfter 3-4 / Fuse fan 3-4
F5:
Sicherung Lüfter 5-6 / Fuse fan 5-6
LCP-A1:
Steuerplatine CMC / Control board CMC
A2:
Display Optional / Display optional
A4:
Wasserplatine / Water board
A5:
Lüfterplatine / Fan board
A6:
Kondensatp.-platine Optional / Condensate pump board optional
A7:
ESB-Modul / ESB module
Achtung / Warning
Hoher Ableitstrom / High leakage current
Vor Netzanschluss an den Versorgungsstromkreis
unbedingt Erdungsverbindung herstellen! /
Earthing must be made before
connecting the supply!

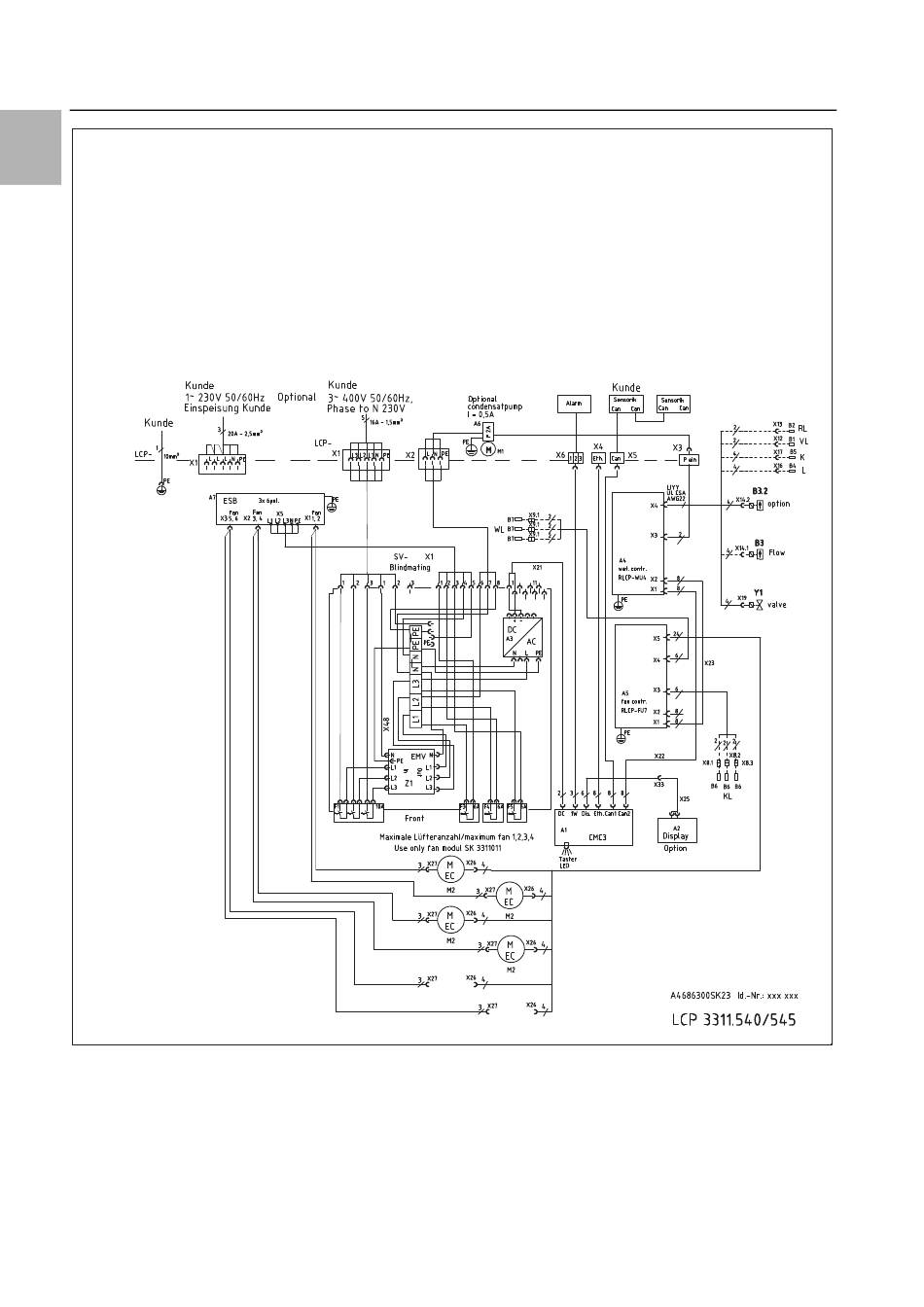

Abb. 90: Stromlaufplan LCP Inline flush
92
LCP-M1: Kondensatpumpe Optional / Condensate pump optional
M2:
Lüfter 1, 2, 3, 4 / fan 1, 2, 3, 4
B1:
Temp.Fühler Wasser Vorl. / Temp. sensor water inlet
B2:
Temp.Fühler Wasser Rückl. / Temp. sensor water return
B3:
Durchflussmesser / Flow meter
B3.2:
Optional DF / Optional flow meter
B4:
Leckagefühler / Leakage sensor
B5:
Kondensatfühler / Condensate sensor
Y1:
Regelkugelhahn / Control valve
B6:
Temperaturfühler Lüfter 1-6 / Temp. sensor fan 1-6
B7:
Temperaturfühler Hex1-6 / Temp. sensor hex 1-6
X21:
DC Versorgungskabel CMC / DC power supply cable CMC
X22:
Can Buskabel CMC - Wa.-m. / Can bus cable CMC - wat contr.
X23:
Can Buskabel Lüm.-Wam. / Can bus cable fan contr. - water contr.
X25:
Displaykabel optional / Display cable optional
X26:
DC Eingang Lüfter 1 bis 6 / DC input fan 1 to 6
X27:
AC Versorgung Lüfter 1 bis 6 / AC power supply fan 1 to 6
X33/A2:
Displayanschluss / Display connection
X2/A6:
Optionales AC Kabel Kd.-Pumpe / Optional AC cable cond. pump
X3/A6:
Optionales DC Kabel Kd.-Pumpe ein / Optional DC cable cond. pump on
x LCP-X5 und X6 Verkabelung nur mit CMCIII x
x LCP-X5 and X6 cabling with CMCIII only x
Rittal Liquid Cooling Package
