Navigationsbereich Im Linken Bereich; Registerkarten Im Konfigurationsbereich - Rittal Toptherm Lcp Rack Cw Montage-, Installations- Und Bedienungsanleitung

Hinweis:
In der vorliegenden Dokumentation werden
durchgängig englische Screenshots gezeigt.
Auch in den Beschreibungen zu den einzel-
nen Parametern auf der Website des Liquid
Cooling Packages werden die englischen
Begriffe verwendet. Je nach eingestellter
Sprache können die Anzeigen auf der Websi-
te hiervon abweichen (vgl. Montage-, Installa-
tions- und Bedienungsanleitung der
CMC III PU 7030.000).

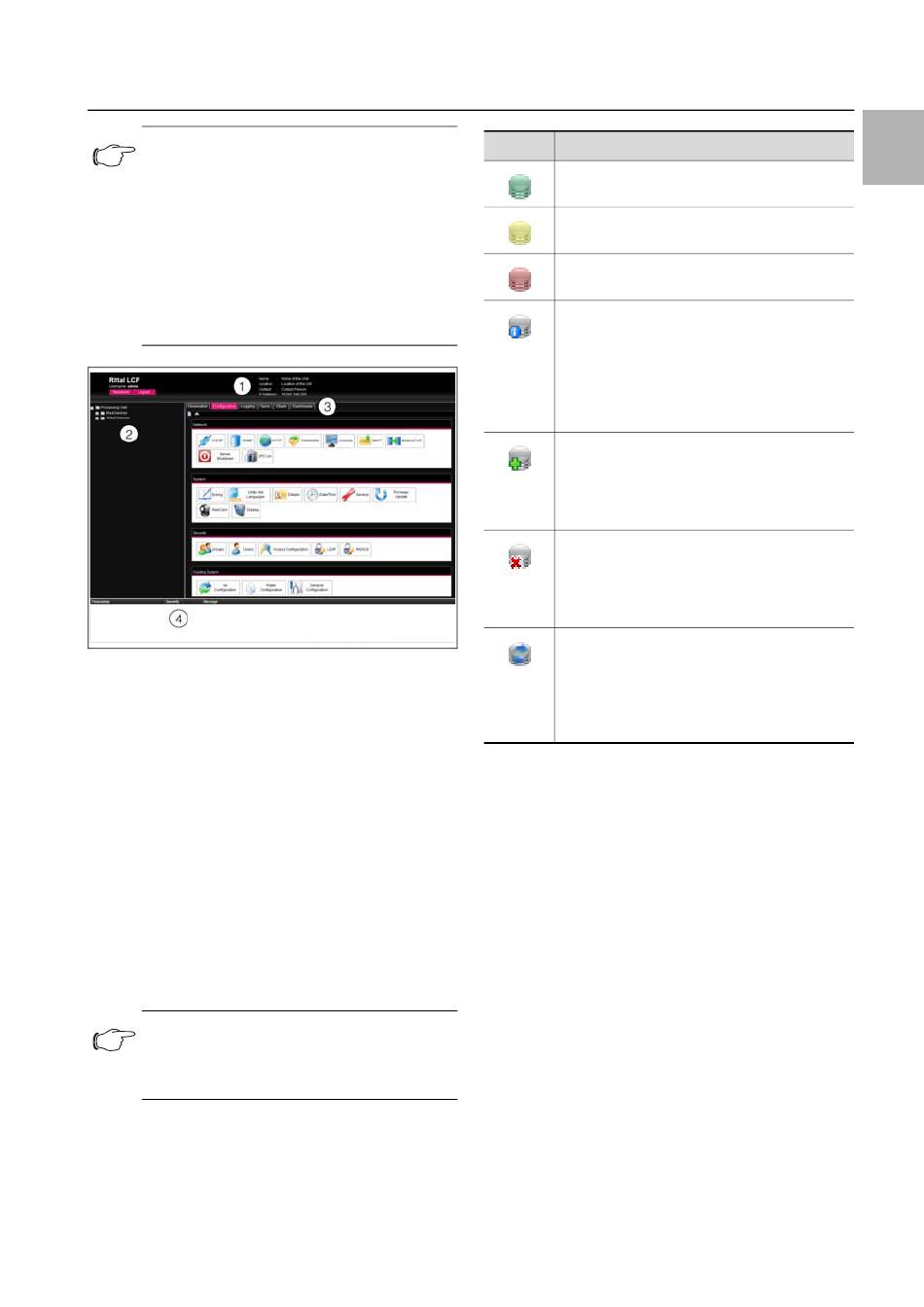

Abb. 74: Aufbau der Bildschirmseiten
Legende
1 Generelle Informationen
2 Navigationsbereich
3 Konfigurationsbereich mit Registerkarten
4 Meldungsanzeige
9.4.2

Navigationsbereich im linken Bereich

Im Navigationsbereich der Bildschirmseite wird das Ge-
samtsystem inkl. aller installierten Komponenten in Form
einer Baumansicht dargestellt.
An oberster Stelle des Navigationsbereichs steht die
Processing Unit, sprich das Gesamtsystem. Unterhalb
des Gesamtsystems wird die Untergruppe Real Devices
angezeigt. In dieser Gruppe werden die CMC III PU, das
Liquid Cooling Package selbst sowie max. vier der daran
hardwaremäßig installierten Geräte und Sensoren auf-
gelistet (vgl. Montage-, Installations- und Bedienungsan-
leitung der CMC III PU 7030.000).
Hinweis:
Werden mehr als vier Sensoren, so werden
diese nicht auf der Website des Liquid
Cooling Package angezeigt.
Jedes Gerät kann verschiedene Status annehmen. Um
den aktuellen Status schnell erkennen zu können, wird
das Symbol vor dem jeweiligen Gerät farbig markiert:
Rittal Liquid Cooling Package
Symbol Erläuterung
Status „OK". Es stehen keine Warn- oder
Alarmmeldungen an.
Status „Warnung". Es steht mindestens eine
Warnmeldung an.
Status „Alarm". Es steht mindestens eine
Alarmmeldung an.
Status „OK". Durch das zusätzliche Informati-
onszeichen wird angezeigt, dass weiterführen-
de Statusinformationen angezeigt werden
können. Dieses Symbol wird nur dann ange-
zeigt, wenn der angemeldete Benutzer zumin-
dest lesenden Zugriff auf die Daten des
jeweiligen Geräts hat.
Status „Detected". Der Sensor wurde neu hin-
zugefügt und noch nicht bestätigt. Dieser Sen-
sor muss noch durch Betätigen der „C"-Taste
an der CMC III PU oder über die Web-Oberflä-
che bestätigt werden.
Status „Lost". Die Kommunikation zu einem
Sensor ist nicht mehr möglich. Die Verbindung
muss überprüft werden. Alternativ kann der
Sensor auch durch Bestätigen abgemeldet
werden.
Status „Changed". Die Reihenfolge der Senso-
ren wurde geändert und noch nicht bestätigt.
Diese Konfigurationsänderung muss noch
durch Betätigen der „C"-Taste an der
CMC III PU oder über die Weboberfläche be-
stätigt werden.
Tab. 9: Symbole zur Statusanzeige
9.4.3

Registerkarten im Konfigurationsbereich

Im rechten Teil der Bildschirmseite werden sechs Regis-
terkarten angezeigt:
1. Observation: Aktuelle Daten des Liquid Cooling
Package bzw. der angeschlossenen Geräte (vgl.
Abschnitt 9.5 „Registerkarte Observation").
2. Configuration: Konfiguration von grundlegenden
Einstellungen (vgl. Abschnitt 9.6 „Registerkarte
Configuration").
3. Logging: Meldungsarchiv zum Liquid Cooling
Package bzw. den angeschlossenen Geräten (vgl.
Montage-, Installations- und Bedienungsanleitung
der CMC III PU 7030.000).
4. Tasks: Erstellen von Verknüpfungen verschiedener
Werte und zugehöriger Aktionen (vgl. Abschnitt 9.8
„Tasks")
5. Charts: Diagramme zum zeitlichen Verlauf von Vari-
ablenwerten (vgl. Montage-, Installations- und Be-
dienungsanleitung der CMC III PU 7030.000).
6. Dashboards: Anlegen von verschiedenen Ansichten
in Form von Dashboards (vgl. Montage-, Installa-
tions- und Bedienungsanleitung der CMC III PU
7030.000).
