5 Montage und Aufstellung
DE

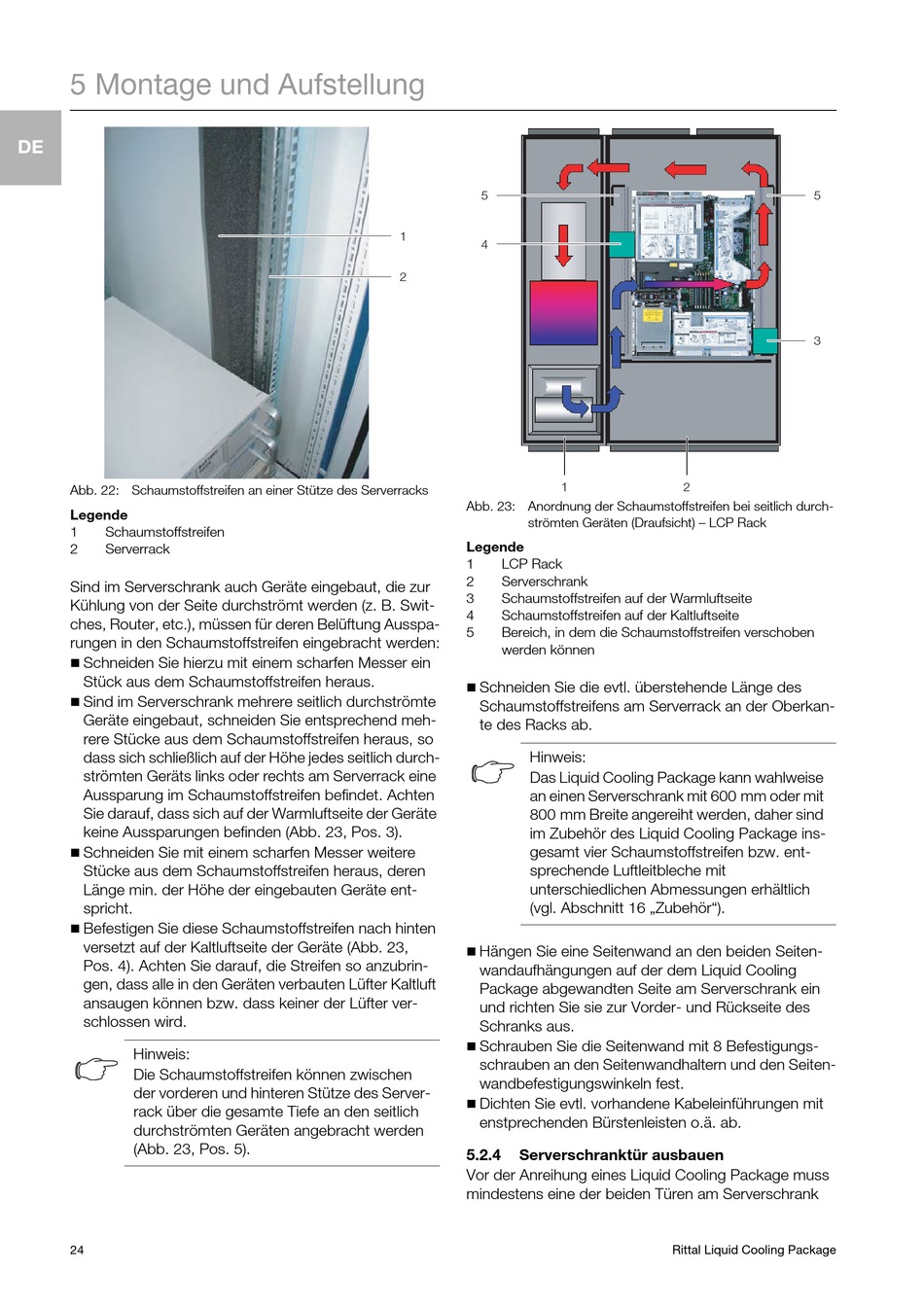

Abb. 22: Schaumstoffstreifen an einer Stütze des Serverracks
Legende
1
Schaumstoffstreifen
2
Serverrack
Sind im Serverschrank auch Geräte eingebaut, die zur
Kühlung von der Seite durchströmt werden (z. B. Swit-
ches, Router, etc.), müssen für deren Belüftung Ausspa-
rungen in den Schaumstoffstreifen eingebracht werden:
Schneiden Sie hierzu mit einem scharfen Messer ein
Stück aus dem Schaumstoffstreifen heraus.
Sind im Serverschrank mehrere seitlich durchströmte
Geräte eingebaut, schneiden Sie entsprechend meh-
rere Stücke aus dem Schaumstoffstreifen heraus, so
dass sich schließlich auf der Höhe jedes seitlich durch-
strömten Geräts links oder rechts am Serverrack eine
Aussparung im Schaumstoffstreifen befindet. Achten
Sie darauf, dass sich auf der Warmluftseite der Geräte
keine Aussparungen befinden (Abb. 23, Pos. 3).
Schneiden Sie mit einem scharfen Messer weitere
Stücke aus dem Schaumstoffstreifen heraus, deren
Länge min. der Höhe der eingebauten Geräte ent-
spricht.
Befestigen Sie diese Schaumstoffstreifen nach hinten
versetzt auf der Kaltluftseite der Geräte (Abb. 23,
Pos. 4). Achten Sie darauf, die Streifen so anzubrin-
gen, dass alle in den Geräten verbauten Lüfter Kaltluft
ansaugen können bzw. dass keiner der Lüfter ver-
schlossen wird.
Hinweis:
Die Schaumstoffstreifen können zwischen
der vorderen und hinteren Stütze des Server-
rack über die gesamte Tiefe an den seitlich
durchströmten Geräten angebracht werden
(Abb. 23, Pos. 5).
24
5
1
4
2
1
Abb. 23: Anordnung der Schaumstoffstreifen bei seitlich durch-
strömten Geräten (Draufsicht) – LCP Rack
Legende
1
LCP Rack
2
Serverschrank
3
Schaumstoffstreifen auf der Warmluftseite
4
Schaumstoffstreifen auf der Kaltluftseite
5
Bereich, in dem die Schaumstoffstreifen verschoben
werden können
Schneiden Sie die evtl. überstehende Länge des
Schaumstoffstreifens am Serverrack an der Oberkan-
te des Racks ab.
Hinweis:
Das Liquid Cooling Package kann wahlweise
an einen Serverschrank mit 600 mm oder mit
800 mm Breite angereiht werden, daher sind
im Zubehör des Liquid Cooling Package ins-
gesamt vier Schaumstoffstreifen bzw. ent-
sprechende Luftleitbleche mit
unterschiedlichen Abmessungen erhältlich
(vgl. Abschnitt 16 „Zubehör").
Hängen Sie eine Seitenwand an den beiden Seiten-
wandaufhängungen auf der dem Liquid Cooling
Package abgewandten Seite am Serverschrank ein
und richten Sie sie zur Vorder- und Rückseite des
Schranks aus.
Schrauben Sie die Seitenwand mit 8 Befestigungs-
schrauben an den Seitenwandhaltern und den Seiten-
wandbefestigungswinkeln fest.
Dichten Sie evtl. vorhandene Kabeleinführungen mit
enstprechenden Bürstenleisten o.ä. ab.
5.2.4
Serverschranktür ausbauen
Vor der Anreihung eines Liquid Cooling Package muss
mindestens eine der beiden Türen am Serverschrank
5
3
2
Rittal Liquid Cooling Package
