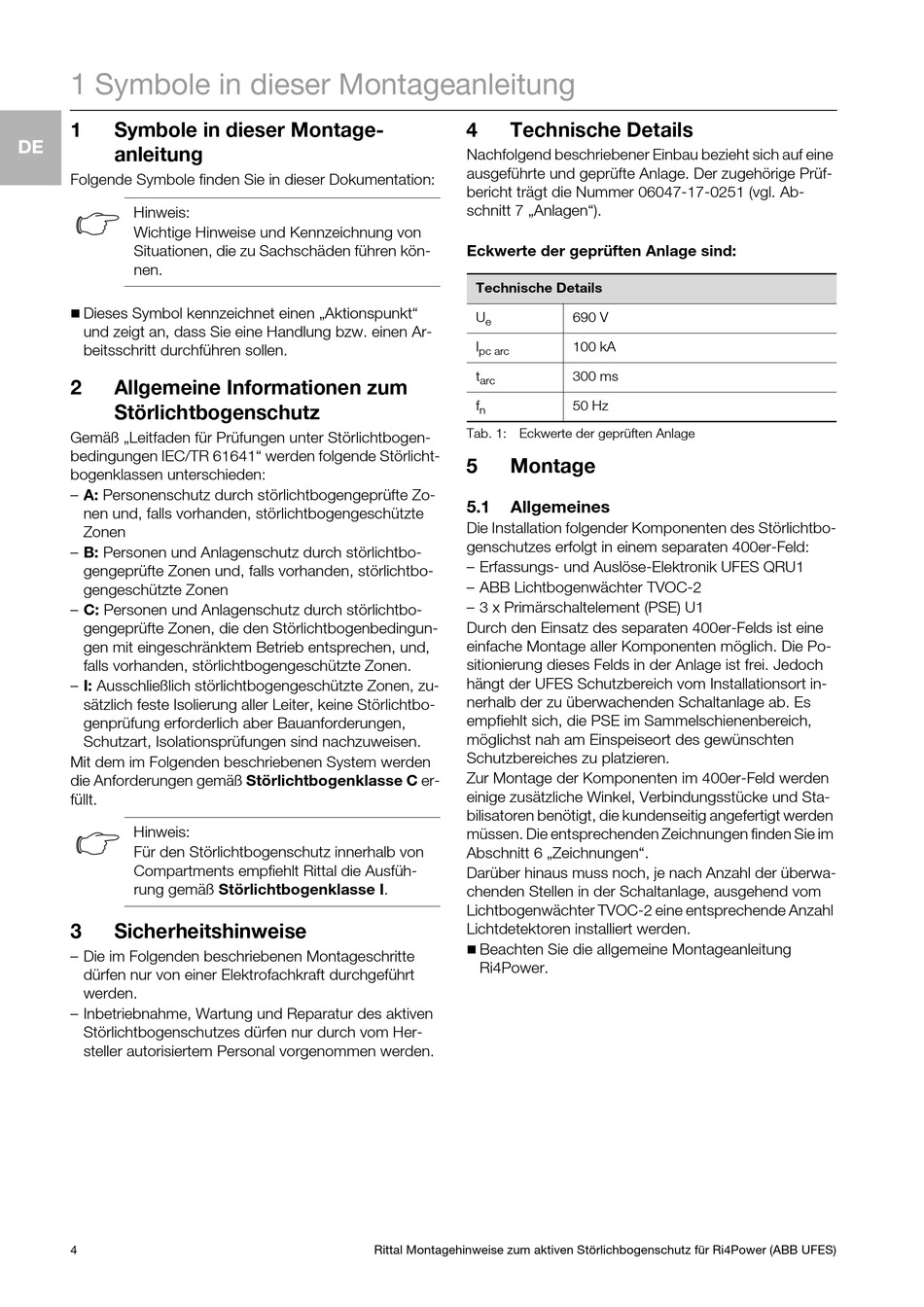

1 Symbole in dieser Montageanleitung

1 Symbole in dieser Montage-
DE
anleitung
Folgende Symbole finden Sie in dieser Dokumentation:
Hinweis:
Wichtige Hinweise und Kennzeichnung von
Situationen, die zu Sachschäden führen kön-
nen.

Dieses Symbol kennzeichnet einen „Aktionspunkt"
und zeigt an, dass Sie eine Handlung bzw. einen Ar-
beitsschritt durchführen sollen.
2 Allgemeine Informationen zum
Störlichtbogenschutz
Gemäß „Leitfaden für Prüfungen unter Störlichtbogen-
bedingungen IEC/TR 61641" werden folgende Störlicht-
bogenklassen unterschieden:
– A: Personenschutz durch störlichtbogengeprüfte Zo-
nen und, falls vorhanden, störlichtbogengeschützte
Zonen
– B: Personen und Anlagenschutz durch störlichtbo-
gengeprüfte Zonen und, falls vorhanden, störlichtbo-
gengeschützte Zonen
– C: Personen und Anlagenschutz durch störlichtbo-
gengeprüfte Zonen, die den Störlichtbogenbedingun-
gen mit eingeschränktem Betrieb entsprechen, und,
falls vorhanden, störlichtbogengeschützte Zonen.
– I: Ausschließlich störlichtbogengeschützte Zonen, zu-
sätzlich feste Isolierung aller Leiter, keine Störlichtbo-
genprüfung erforderlich aber Bauanforderungen,
Schutzart, Isolationsprüfungen sind nachzuweisen.
Mit dem im Folgenden beschriebenen System werden
die Anforderungen gemäß Störlichtbogenklasse C er-
füllt.
Hinweis:
Für den Störlichtbogenschutz innerhalb von
Compartments empfiehlt Rittal die Ausfüh-
rung gemäß Störlichtbogenklasse I.
3

Sicherheitshinweise

– Die im Folgenden beschriebenen Montageschritte
dürfen nur von einer Elektrofachkraft durchgeführt
werden.
– Inbetriebnahme, Wartung und Reparatur des aktiven
Störlichtbogenschutzes dürfen nur durch vom Her-
steller autorisiertem Personal vorgenommen werden.
4
4

Technische Details

Nachfolgend beschriebener Einbau bezieht sich auf eine
ausgeführte und geprüfte Anlage. Der zugehörige Prüf-
bericht trägt die Nummer 06047-17-0251 (vgl. Ab-
schnitt 7 „Anlagen").
Eckwerte der geprüften Anlage sind:
Technische Details
U
e
I
pc arc
t
arc
f
n
Tab. 1: Eckwerte der geprüften Anlage
5

Montage

5.1

Allgemeines

Die Installation folgender Komponenten des Störlichtbo-
genschutzes erfolgt in einem separaten 400er-Feld:
– Erfassungs- und Auslöse-Elektronik UFES QRU1
– ABB Lichtbogenwächter TVOC-2
– 3 x Primärschaltelement (PSE) U1
Durch den Einsatz des separaten 400er-Felds ist eine
einfache Montage aller Komponenten möglich. Die Po-
sitionierung dieses Felds in der Anlage ist frei. Jedoch
hängt der UFES Schutzbereich vom Installationsort in-
nerhalb der zu überwachenden Schaltanlage ab. Es
empfiehlt sich, die PSE im Sammelschienenbereich,
möglichst nah am Einspeiseort des gewünschten
Schutzbereiches zu platzieren.
Zur Montage der Komponenten im 400er-Feld werden
einige zusätzliche Winkel, Verbindungsstücke und Sta-
bilisatoren benötigt, die kundenseitig angefertigt werden
müssen. Die entsprechenden Zeichnungen finden Sie im
Abschnitt 6 „Zeichnungen".
Darüber hinaus muss noch, je nach Anzahl der überwa-
chenden Stellen in der Schaltanlage, ausgehend vom
Lichtbogenwächter TVOC-2 eine entsprechende Anzahl
Lichtdetektoren installiert werden.

Beachten Sie die allgemeine Montageanleitung
Ri4Power.
Rittal Montagehinweise zum aktiven Störlichbogenschutz für Ri4Power (ABB UFES)
690 V
100 kA
300 ms
50 Hz
