5 Montage und Aufstellung
4
DE
2
1

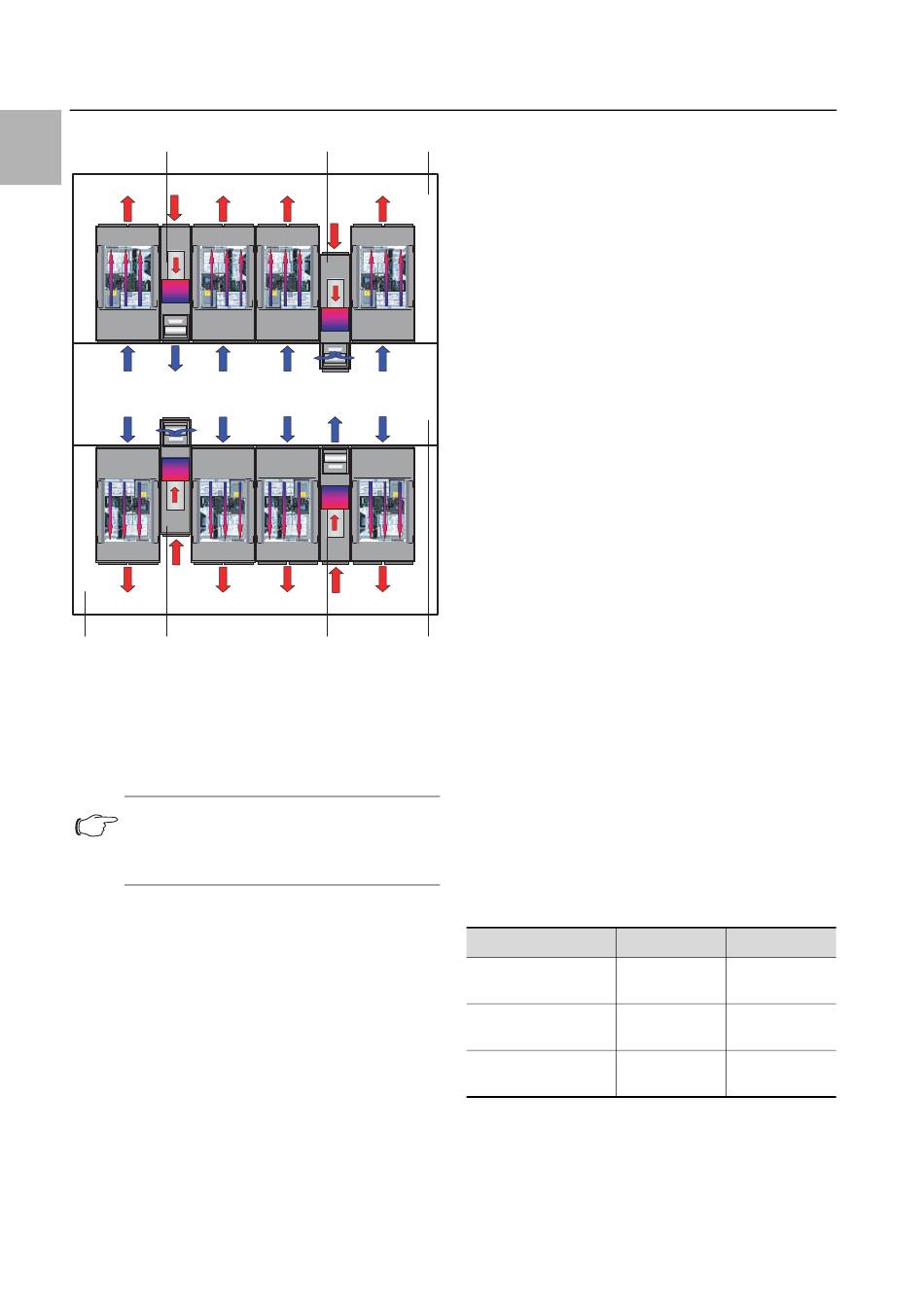

Abb. 20: Aufstellraum mit Kaltgang-Schottung
Legende
1
LCP Inline
2
Warmgang
3
Kaltgang
4
LCP Inline flush
Hinweis:
Im Rittal Zubehör finden Sie alle notwendigen
Bauteile zum Aufbau einer entsprechenden
Kaltgang-Schottung.
5.1.3
Aufstellregeln für LCP Inline und
LCP Inline flush
Bereits bei der Planung muss der Aufstellort in den
Schrankreihen berücksichtigt werden. Dabei sind u. A.
folgende Punkte grundsätzlich zu beachten:
– Verlustleistung in den umliegenden Serverschränken
– Luftleistungen in den umliegenden Serverschränken
– Entfernungen zu den umliegenden Serverschränken
Verlustleistungen in den umliegenden Server-
schränken
Wird das LCP Inline bzw. das LCP Inline flush in Verbin-
dung mit Serverschränken mit hohen Verlustleistungen
eingesetzt, muss die Anzahl der eingesetzten LCP Inline
bzw. LCP Inline flush entsprechend mit den Kennlinien
abgeglichen werden (vgl. Abschnitt 6.2 „Kühlbetrieb und
22
Regelverhalten"). Dabei ist vor allem auf die luftseitige
1
2
Temperaturdifferenz zwischen Servereintritt und Server-
austritt, die durch das in den Serverschränken einge-
setzte Equipment vorgegeben wird, zu achten. Als
Faustregel ist mit einer Temperaturdifferenz von 15 K zu
rechnen, jedoch sind hier auch höhere Temperaturdiffe-
renzen möglich.
Luftleistung in den umliegenden Serverschränken
Durch die Abschottung von Warm- und Kaltbereich
muss darauf geachtet werden, dass das LCP Inline bzw.
das LCP Inline flush ausreichend gekühlte Luft in den
Kaltbereich liefert. Von dort wird die Kaltluft vom Equip-
ment in den Serverschränken wieder angesaugt. Grund-
sätzlich sollte ein geringer Luftüberschuss bereitgestellt
werden, um eventuell kurzzeitig mehr geförderte Luft
des Equipments zu kompensieren.
Entfernungen zu den umliegenden Serverschrän-
ken
Bei einer strikten und genauen Abschottung des Warm-
und Kaltbereichs und der Einhaltung der oben genann-
ten Punkte haben bei kleineren Anwendungen bzw.
Schrankreihenlängen Entfernungen weniger Einfluss auf
das Verhalten bzw. die Kühlleistung. Bei größeren An-
wendungen mit großer Schrankreihenlänge ist jedoch
aufgrund von Verlusten in der Luftleistung durch äußere
Druckverluste und aufgrund von Konvektion bzw. Strah-
4
3
lungswärme des Equipments eine gleichmäßige Aufstel-
lung einzuhalten. Weitere Einflüsse können auch durch
angrenzende Räume mit hoher Temperatur, deren Wän-
de an den Kaltbereich grenzen, oder Außenwände, die
durch Sonneneinstrahlung höhere Temperaturen auf-
weisen können, auftreten.
Generell müssen zwischen den LCP-Geräten bzw. vom
ersten LCP-Gerät zur Wand der Gangschottung vorge-
gebene Mindest- bzw. Maximalabstände eingehalten
werden. Außerdem müssen beim Aufstellen der Geräte
die Anforderungen an die Fluchtwegsplanung beachtet
werden. Daher sollen die Geräte nicht direkt gegenüber
aufgestellt werden.
Abstände
LCP – Außenwand
Abb. 21, Pos. 1
LCP – LCP
Abb. 21, Pos. 2
seitlicher Versatz
Abb. 21, Pos. 3
Tab. 4: Mindest- und Maximalabstände
minimal [m]
maximal [m]
0,6
1,6
1,2
3,2
0,3
–
