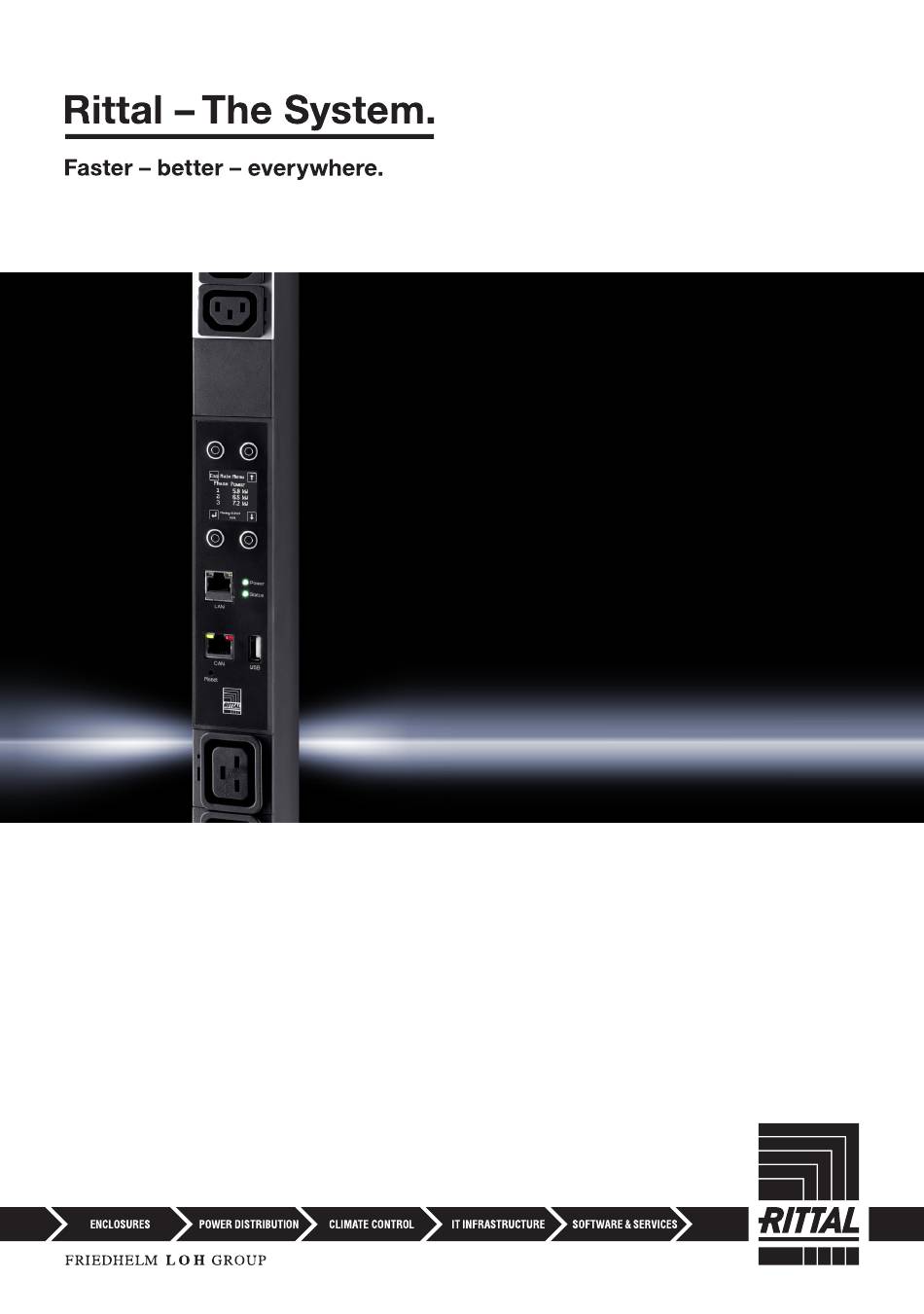

Rittal PDU 7955.201 Installationsanleitung Und Kurz-Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Installationsanleitung und Kurz-Bedienungsanleitung
Installation Guide and Short User's Guide
Notice d'installation et d'utilisation succincte
PDU metered/switched/managed
international/UK
7955.201
7955.301
7955.210
7955.310
7955.211
7955.311
7955.231
7955.331
7955.232
7955.332
7955.233
7955.333
7955.234
7955.334
7955.235
7955.335
7955.236
7955.336
und kundenspezifische PDU Varianten
and built-to-order PDU variants
et versions de PDUs configurés à la demande
7955.401
7955.520
7955.410
7955.521
7955.411
7955.522
7955.431
7955.530
7955.432
7955.531
7955.433
7955.532
7955.434
7955.540
7955.435
7955.541
7955.436
7955.542
7955.901
7955.910
7955.911
7955.931
7955.932
7955.933
7955.940
7955.941
7955.942
Inhaltsverzeichnis
Verwandte Anleitungen für Rittal PDU 7955.201
Inhaltszusammenfassung für Rittal PDU 7955.201
- Seite 1 PDU metered/switched/managed international/UK 7955.201 7955.301 7955.401 7955.520 7955.901 7955.210 7955.310 7955.410 7955.521 7955.910 7955.211 7955.311 7955.411 7955.522 7955.911 7955.231 7955.331 7955.431 7955.530 7955.931 7955.232 7955.332 7955.432 7955.531 7955.932 7955.233 7955.333 7955.433 7955.532 7955.933 7955.234 7955.334 7955.434 7955.540 7955.940 7955.235 7955.335 7955.435 7955.541 7955.941...
-
Seite 2: Safety Information
Per un uso diverso da quello specificato, ri- schalten eines Ausgangssteckplatzes stellt keine sichere Lasttrennung volgersi al proprio referente Rittal. I prodotti devono essere combinati e dar! utilizzati unicamente con gli accessori di sistema previsti da Rittal. - Seite 5 Abb./Fig./Fig. 2: Lieferumfang PDU UK basic / Scope of supply PDU UK basic / Composition de la livraison PDU UK basic Abb./Fig./Fig. 3: Lieferumfang PDU UK metered/switched/managed / Scope of supply PDU UK metered/ switched/managed / Composition de la livraison PDU UK metered/switched/managed Rittal PDU international/PDU UK...
- Seite 6 >1600 mm Abb./Fig./Fig. 5: Montage Halter TS IT / Assembling TS IT bracket / Support de fixation TS IT Abb./Fig./Fig. 6: Montage Verlängerung TS IT / Assembling TS IT extension / Support d’extension TS IT Rittal PDU international/PDU UK...
- Seite 10 Slave PDU managed / Organes de commande et de signalisation ainsi que raccordements pour PDU Managed esclave Abb./Fig./Fig. 17: Website Netzwerkeinstellungen PDU metered/switched/managed / Network settings web site PDU metered/switched/managed / Interface WEB pour les réglages réseau PDU Metered / Switched / Managed Rittal PDU international/PDU UK...
-
Seite 11: Mitgeltende Unterlagen
Hinweise zur Dokumentation Das PDU Portfolio besteht aus einem ab Lager lieferbaren Serienprogramm sowie kundenspezifisch produzierten (built-to-order) PDUs. Alle PDUs aus dem Serienportfolio verfügen über die Rittal typische 7-stellige Artikelnummer, bei kundenspezifischen PDUs ist anstelle der Artikelnummer zur schnellen Identifizierung und für Nachbestellung eine eindeutige 7-stellige KID Nummer (beginnend mit einem Buchstaben, z. -
Seite 12: Produktbeschreibung
Racks ist es zusätzlich möglich, die PDU seitlich an der 19"-Ebene, wie auch vertikal am Rahmenprofil des IT-Racks zu montieren. In diesen Fällen kann weiteres Montagezubehör notwendig sein, welches sich nicht im PDU Lieferumfang befindet. Rittal Stromverteilung PDU international/PDU UK... -
Seite 13: Installation Und Bedienung Pdu Metered/Switched/Managed
Montagehinweise, Installation und Bedienung PDU metered/switched/managed Hinweis: Fa. Rittal empfiehlt, immer zunächst die Halter an der PDU und diese dann gemeinsam im Schrank anzubringen. Hierdurch sind die Abstände zwischen den Haltern und somit die Befestigungspunkte im Schrank vorgegeben und Sie erkennen frühzeitig eine mögli- che Kollisionsgefahr der PDU im Schrank. -
Seite 14: Einstellungen Pdu Metered/Switched/Managed
Abschnitt 5.1 „Bedien- und Anzeigeelemente“). Auch ein Netzwerkzugriff auf die PDU ist erst nach Abschluss des Systemstarts möglich. Schließen Sie ein Anschlusskabel aus dem Rittal Zubehör an einem freien Steckplatz der PDU und dem Verbraucher an. Hinweis: Beachten Sie beim Anschluss der Verbraucher die maximale Belastung pro Steckplatz der PDU (C13: 10 A, C19: 16 A, UK-Version: 13 A). -
Seite 15: Einstellungen Über Die Website Der Pdu
Klicken Sie im linken Teilbereich des Übersichtsfensters (Navigationsbereich) auf den Eintrag Processing Unit (Abb. 17, Pos. 3) und im rechten Teilbereich (Konfigurationsbereich) auf die Regis- terkarte Configuration (Abb. 17, Pos. 4). Klicken Sie im Gruppenrahmen Network auf die Schaltfläche TCP/IP (Abb. 17, Pos. 5). Rittal Stromverteilung PDU international/PDU UK... -
Seite 16: Anschluss Von Sensoren
Trennen Sie das Netzwerkkabel zu Ihrem Computer. Verbinden Sie die PDU mit einem Netzwerkkabel mit Ihrem Ethernet-LAN. Eventuell notwendige Softwareupdates: siehe www.rittal.de oder Anfrage bei Rittal Service (vgl. Abschnitt 9). Anschluss von Sensoren An die intelligenten PDUs können zusätzliche Sensoren angeschlossen werden, um die Umgebungs- bedingungen im IT-Rack zu überwachen und ggf. - Seite 17 Bestätigen Sie den neu angeschlossenen Sensor auf der Website der PDU. Alternativ können Sie den neu angeschlossenen Sensor lokal über das Display bestätigen. Hierzu: Wählen Sie im Hauptmenü Rittal den Eintrag „Setup“ und bestätigen Sie die Auswahl mit der „Re- turn“-Taste. ...
-
Seite 18: Installation Und Bedienung Slave Pdu Managed
Führen Sie das Anschlusskabel der PDU aus dem IT-Rack und schließen Sie es am Stromnetz an. Nach dem Anschließen zeigt die Multi-LED zur Statusanzeige grünes Dauerlicht (Abb. 16, Pos. 3). Die LEDs der CAN-Bus-Anschlüsse (Abb. 16, Pos. 1, 2) blinken grün bzw. rot. Rittal Stromverteilung PDU international/PDU UK... -
Seite 19: Anschluss An Eine Cmc Iii Processing Unit
Installation und Bedienung Slave PDU managed Schließen Sie ein Anschlusskabel aus dem Rittal Zubehör an einem freien Steckplatz der PDU und dem Verbraucher an. Hinweis: Beachten Sie beim Anschluss der Verbraucher die maximale Belastung pro Steckplatz der PDU (C13: 10 A, C19: 16 A, UK-Version: 13 A). -
Seite 20: Allgemeine Technische Daten
PDU Gehäusetiefe 62 mm bei PDU metered 85 mm bei PDU switched, PDU managed und Slave PDU managed PDU Gehäusehöhe (-länge) je nach Produktvariante PDU Material Aluminium, eloxiert in RAL 9005 (schwarz) PDU Befestigungsadapter Kunststoff, schwarz Rittal Stromverteilung PDU international/PDU UK... - Seite 21 CAN-Sensoren-Typen siehe Abschnitt 6.3 „Anschluss von Sensoren“ Max. Anzahl von Sensoren pro PDU 4, Sensorkonfiguration frei wählbar, auch 4 x glei- chen Typs (bei PDU metered/switched/managed) Plug & Play Treiber in Rittal RiZone DCIM Software Konformität Normen Sicherheit EN 60 950-1...
-
Seite 22: Zuordnung Der Sicherungen, Phasen Und Steckplätze
– – 4 x C19 12 x C13 + 12 x C13 + 7955.X11 – – – – 2 x C19 2 x C19 Tab 2: Zuordnung der Phasen und Steckplätze – Ausführungen PDU international Rittal Stromverteilung PDU international/PDU UK... - Seite 23 2 x C19 7955.532 8 x UK + 8 x UK + 7955.542 230 V/1~/32 A 2 x C19 2 x C19 7955.942 Tab 3: Zuordnung der Sicherungen, Phasen und Steckplätze – Ausführungen PDU UK Rittal Stromverteilung PDU international/PDU UK...
- Seite 24 Service Service Zu technischen Fragen wenden Sie sich bitte an: Tel.: +49(0)2772 505-9052 E-Mail: info@rittal.de Homepage: www.rittal.de Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an: Tel.: +49(0)2772 505-1855 E-Mail: service@rittal.de Rittal Stromverteilung PDU international/PDU UK...
