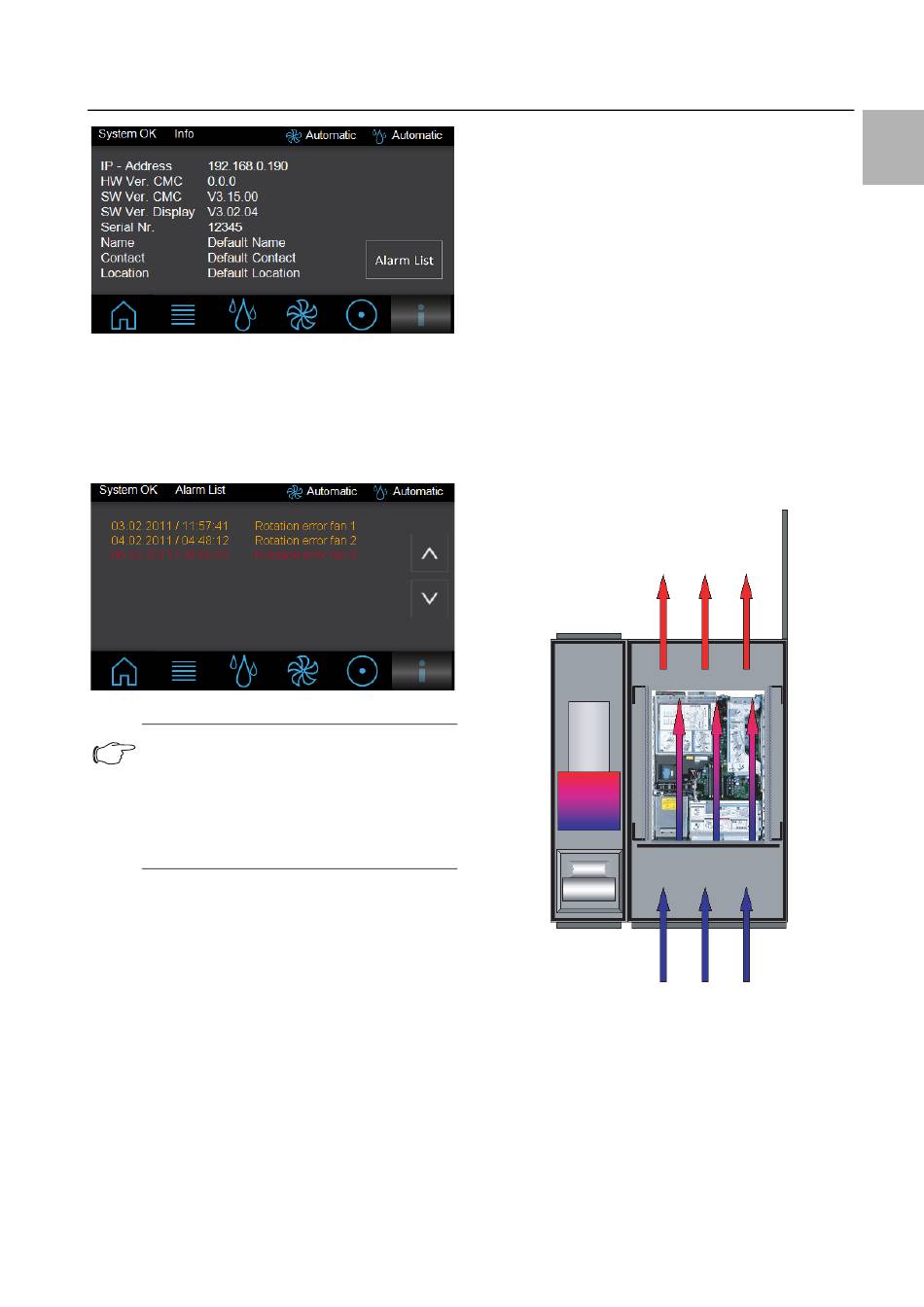

Abb. 72: Bildschirmseite „Info"
Auf der Bildschirmseite „Info" werden Detailinformatio-
nen, wie z. B. Versionsnummern, zum Liquid Cooling
Package angezeigt.
Durch Drücken der Taste „Alarm List" öffnet sich die
Bildschirmseite „Alarm List". Hier werden alle anstehen-
den Alarmmeldungen im Klartext angezeigt.
Abb. 73: Bildschirmseite „Alarm List"
Hinweis:
Erweiterte Einstellmöglichkeiten sind mit dem
Anschluss des Liquid Cooling Package an
ein Netzwerk möglich (vgl. Abschnitt 9.3 „Er-
weiterte Möglichkeiten durch den Anschluss
des Liquid Cooling Package an ein Netz-
werk").
9.2.4 Automatische Türöffnung LCP Rack
In Verbindung mit den LCP-Kühlsystemen kann unter
bestimmten Voraussetzungen eine automatische Türöff-
nung sinnvoll sein. Hierbei werden die Türen des Sys-
tems im Normalfall geschlossen gehalten und im Be-
darfsfall über einen Mechanismus geöffnet.
Mögliche Einsatzfälle:
Löschung
In existierenden Rechenzentren sind sehr oft bereits be-
stehende Raumlöschanlagen installiert. Bei Verwendung
rackbasierter High-Density-Kühlung in geschlossenen
Schränken kann im Falle einer auftretenden Raumlö-
schung das Löschgas nicht ins Rackinnere gelangen.
Werden die Türen bei Bedarf automatisch geöffnet, er-
folgt die Durchströmung des Schrankes mit Löschgas.
Rittal Liquid Cooling Package
Notkühlung
Grundsätzlich kann durch die alternierende Installation
von LCPs und Racks eine Redundanz bzgl. der Kühlung
realisiert werden (Abb. 18). Ist diese Aufstellungsart
nicht möglich, steigt die Schrankinnentemperatur z. B.
bei Ausfall der Kühlwasserversorgung innerhalb kurzer
Zeit stark an (z. B. bei 15 kW Verlustleistung in ca. 90 s
von 22°C auf 32°C). Der Anstieg der Lufteintritts-
temperatur hängt jedoch stark von der Dichtigkeit des
Serverracks ab.
Durch das automatische Öffnen der Türen kann eine
Notkühlung realisiert werden. Hierzu ist jedoch eine Kli-
matisierung des Aufstellungsraumes mit entsprechen-
der Kapazität notwendig.
Es gibt folgende Möglichkeiten der automatischen Tür-
öffnung:
Perforierte Fronttür des Serverracks in Verbindung
mit einer Glas- oder Stahlblechrücktür des
Schrankes
Im Bedarfsfall wird nur die Rücktür des Schrankes auto-
matisch geöffnet. Die Luft gelangt über die perforierte
Fronttür ins Schrankinnere, durchströmt das eingebaute
Equipment und verlässt das System über die geöffnete
Schrankrücktür. Hierbei ist es notwendig, dass die Lüf-
ter des LCPs ausgeschaltet werden, da ansonsten im
Fall der Notkühlung Warmluft vor die 19"-Ebene gebla-
sen wird.
Bei Nutzung dieser Variante, egal ob zur Löschung oder
Notkühlung, muss eine Klimatisierung des Aufstellungs-
raumes (ASHRAE-Bedingungen, 22°C, 50 % rel. Feuch-
