6
Installation
6.1
Anschließen des Liquid Cooling
Package
6.1.1
Elektrischer Anschluss
Allgemeines
Hinweis:
Bewahren Sie die Elektrounterlagen stets so
auf, dass sie bei Bedarf sofort zur Verfügung
stehen. Nur diese Unterlagen sind für das
Gerät verbindlich.
Vorsicht!
Arbeiten an elektrischen Anlagen oder
Betriebsmitteln dürfen nur von einer
Elektrofachkraft oder von unterwiese-
nem Personal unter Leitung und Aufsicht
einer Elektrofachkraft den elektrotech-
nischen Regeln entsprechend vorge-
nommen werden.
Das Gerät darf erst nach Lesen dieser
Informationen von den o.g. Personen an-
geschlossen werden!
Nur spannungsisoliertes Werkzeug be-
nutzen.
Die Anschlussvorschriften des zuständi-
gen Stromversorgungsunternehmens
sind zu beachten.
Die Spannungsangaben im Schaltplan /
auf dem Typenschild müssen mit der
Netzspannung übereinstimmen.
Als Leitungs- und Gerätekurzschluss-
schutz ist die im Schaltplan / auf dem Ty-
penschild angegebene Vorsicherung
einzusetzen. Das Gerät muss einzeln ab-
gesichert werden.
Das Gerät hat einen hohen Ableitstrom.
Daher muss vor Anschluss der Netzlei-
tung und vor dem Einschalten des Ge-
räts unbedingt eine Erdungsverbindung
von 10 mm² hergestellt werden (vgl.
Abschnitt 17.4 „Stromlaufplan").
Rittal Liquid Cooling Package
Vorsicht!
Das Gerät muss über eine Trennvorrich-
tung an das Netz angeschlossen wer-
den, die im ausgeschalteten Zustand
eine Kontaktöffnung von mindestens
3 mm gewährleistet.
Dem Gerät darf einspeisungsseitig keine
zusätzliche Regeleinrichtung vorge-
schaltet werden.
Die Stromversorgung des Liquid Cooling Package er-
folgt wahlweise über eine 3-adrige oder 5-adrige sepa-
rate Zuführung (nach Kundenwunsch).
Das Gerät wird immer mit einer 5-poligen Buchse für
den Netzanschluss geliefert, so dass der Betreiber, ent-
sprechend seiner Anforderungen, ein eigenes An-
schlusskabel mit Netzstecker (3- oder 5-adrig) anbrin-
gen kann.
6
5
4

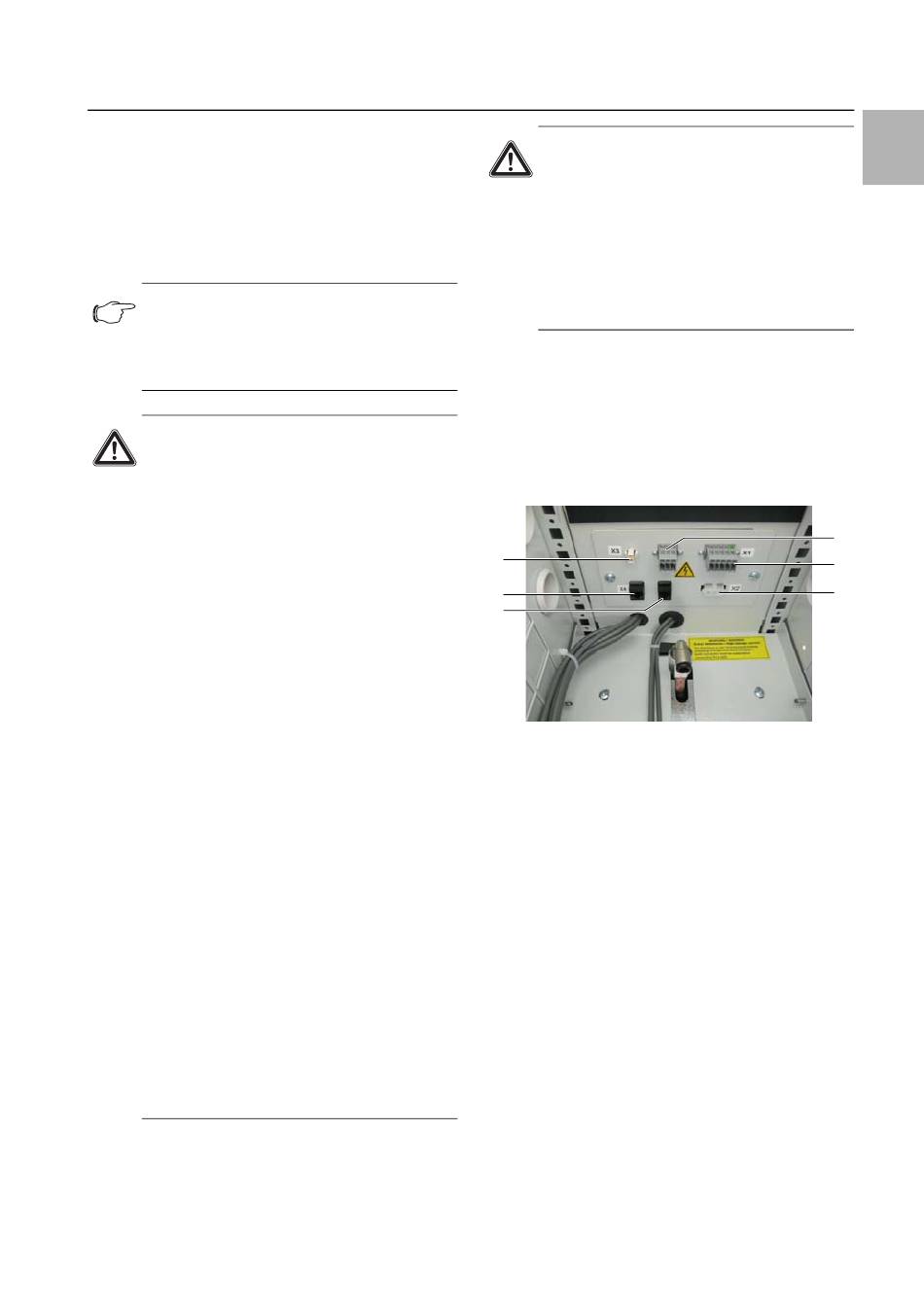

Abb. 39: Anschlüsse im hinteren oberen Bereich
Legende
1
Klemmleiste X6 für Alarm-Relais (potenzialfreier Kontakt,
max. 24 V DC,1 A)
2
Klemmleiste X1 5-polig für Netzanschluss
3
Klemmleiste X2 für optionale Kondensatpumpe AC
4
Buchse X5 für Anschluss eines CAN-Bus-Sensors
5
Buchse X4 für Netzwerkanschluss
6
Klemmleiste X3 für optionale Kondensatpumpe DC
Jeweils zwei der im Liquid Cooling Package eingebau-
ten Lüftermodule liegen auf einer separaten Phase.
Wird das Liquid Cooling Package mit Hilfe eines 3-adri-
gen, einphasigen 230 V Anschlusskabels (L, N, PE) an
das Stromnetz angeschlossen, muss daher eine Phase
dieses Kabels auf die beiden anderen Phasenklemmen
gebrückt werden.
Wird das Liquid Cooling Package mit Hilfe eines 5-adri-
gen Anschlusskabels (400 V, 3~, N, PE; 7856.025) an
das Stromnetz angeschlossen, stehen jeweils drei sepa-
rate Phasen (L1, L2, L3) zur Verfügung.
Beim Ausfall einer Anschlussphase wird das Gerät wei-
terhin mit Spannung versorgt und bleibt folgenderma-
ßen in Betrieb:
6 Installation
1
2
3
33
