Phonic MU802 Bedienungsanleitung Seite 14

lauter wird es. In der Mittelstellung erreichen
Sie „Unity Gain". Weiter nach rechts gedreht
können Sie das Signal zusätzlich bis zu 15 dB
anheben.
Sie können die EFX Schiene jedoch auch für
andere Zwecke verwenden, z. B. zum Speisen
einer weiteren Beschallungszone,
Anschluss eines (Bühnen-)Monitorsystems,
sofern Sie auf der Bühne exakt die gleiche
Mischung hören wollen wie im Saal, usw.

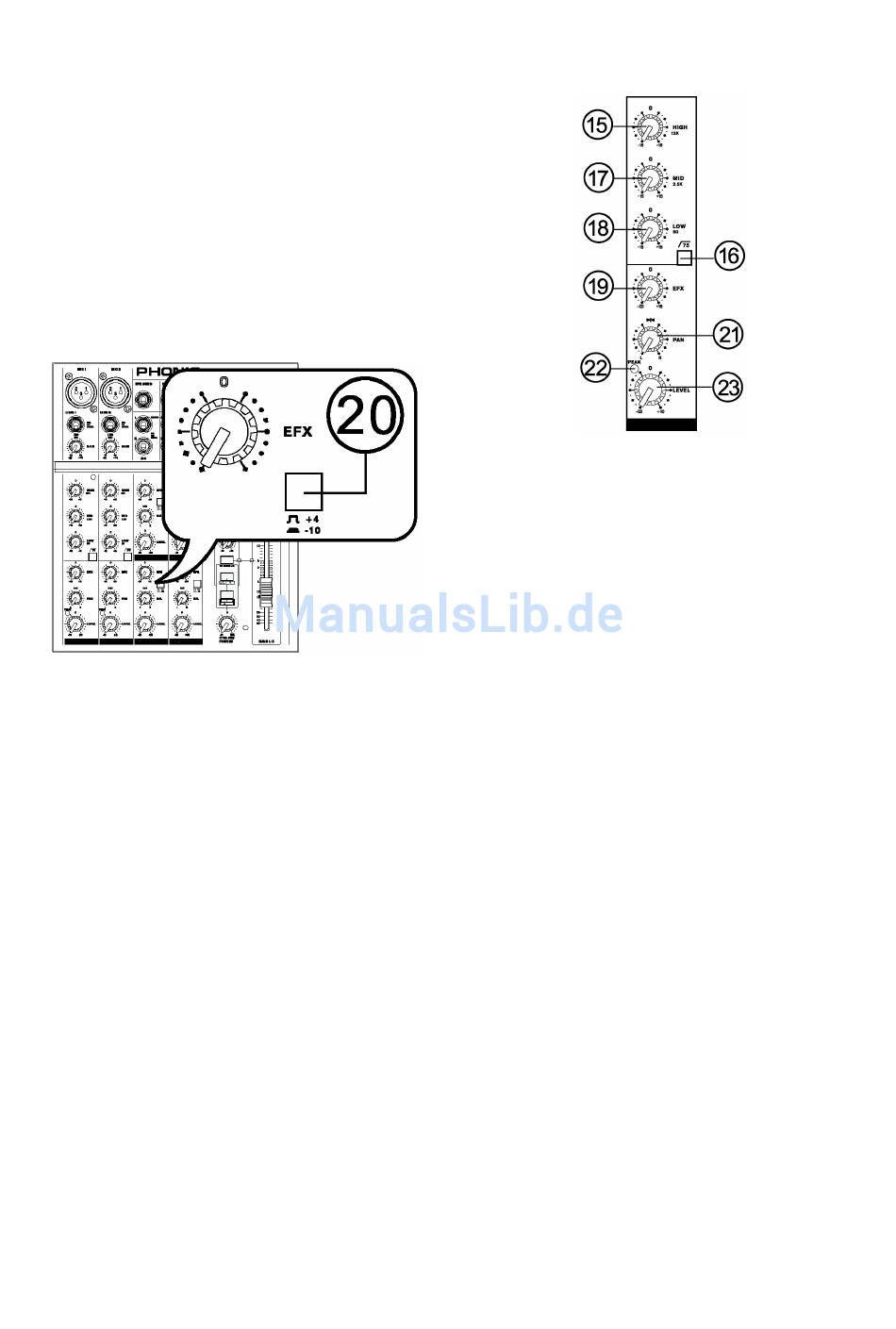

20. +4 / -10 dB Schalter (nur
MU1002X)
Mit diesem Schalter, der nur in den Stereo
LINE Kanälen des MU1002X zu finden ist,
kann die Eingangsempfindlichkeit
jeweiligen Kanals eingestellt werden, so dass
externe Geräte
Ausgangspegeln
Ausgangsempfindlichkeiten optimal an den
internen Betriebspegel
eingestellt sind.
Handelt es sich bei der Eingangsquelle um ein
Gerät aus dem
semiprofessionellen
Ausgangspegel von –10 dBV, sollte der
Schalter gedrückt werden, um genügend Pegel
im Kanal zu erhalten und einen optimalen
Signal/Rauschabstand zu gewährleisten.
Die Stellung +4 dBu ist für den Anschluss von
professionellen Geräten
vorgesehen, der wesentlich höher ist als bei
Geräten der Unterhaltungsindustrie.
Wenn Sie jedoch nicht ganz sicher sind,
welchen Pegel das angeschlossene Gerät
abgibt, lassen Sie den Schalter erst einmal
unbetätigt, bis Sie das Signal überprüft haben.
Sie können einfach mal experimentieren, mit
welcher Schalterstellung Sie besser zurecht
kommen.
PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X
zum
des
mit unterschiedlichen
und
des MU1002X
Konsumgüter- bzw.
Bereich mit einem
mit Studiopegel
21. PAN / BALANCE
PAN, Kurzform für PANORAMA, ist ein Regler,
der ein Signal in einem bestimmten Verhältnis
auf zwei Summenschienen aufteilt. In den
Monokanälen wird also mit diesem Regler
bestimmt, wie viel Pegel auf die linke und
rechte Summenschiene gesendet wird, so
dass das Signal sehr gleichmäßig über das
gesamte Stereospektrum verteilt werden kann.
Wird der Regler ganz nach links gedreht,
gelangt das Signal nur in die linke Summe,
steht der Regler ganz rechts, gelangt das
Signal nur
Zwischenpositionen sind möglich.
Die PAN Regler des MU502 , MU802 und
MU1002X
sogenannten „konstanten Lautheit". Wenn Sie
–
den PAN Regler von links nach rechts drehen
(dabei wandert der Sound von links über die
Mitte nach rechts), bleibt der Lautheitseindruck
konstant.
Wenn Sie einen Kanal extrem auf eine Seite
„gepant" haben, und die LED Ketten der
Pegelanzeige
aufleuchten, dann fällt der Pegel um ca. 4 dB
auf dieser Seite ab, wenn der Regler wieder in
die Mittelposition gebracht wird. Wäre dem
nicht so – wie es leider bei einigen „günstigen"
Mischpulten der Fall ist – dann wäre ein in der
Mitte liegendes Signal lauter.
Die Stereokanäle haben einen Balance Regler
BAL für die Stereoquelle; dieser funktioniert im
Grunde ähnlich, bestimmt also, welches der
beiden Stereosignale (links oder rechts) in der
Summenmischung mehr Gewichtung erlangt.
22. PEAK
ANZEIGE
in die rechte Summe.
arbeiten nach dem Prinzip der
(#37) bis zur
(SPITZENPEGEL)
Alle
Marke „0"
14
