Stirnseite; Netzanschluss - Phonic MU802 Bedienungsanleitung

Geräten mit semiprofessionellem Signalpegel
(-10 dBV) ausgelegt. Schließen Sie hier die
Eingänge Ihres Aufnahmemediums an, also
Kassettenrekorder,
Soundkarte etc.
Die Signale des REC OUT werden in der
Summenschiene abgegriffen, und zwar hinter
dem Summenregler (MAIN #35). Sie enthalten
also exakt das gleiche Signal, das auch an den
Hauptausgängen MAIN L/R (#5) anliegt.
Die REC OUT Ausgänge sind speziell auf die
Eingangsempfindlichkeit von Aufnahmegeräten
abgestimmt. Wenn Sie diese Ausgänge für
etwas anderes als zu Aufnahmezwecken
verwenden wollen,
grundsätzlich möglich, Sie sollten aber die
Abschlussimpedanz
Ausgangsempfindlichkeit bedenken, sowie die
Tatsache, dass
unsymmetrisches Signal
verwendeten Kabel sollten daher so kurz wie
möglich sein, wenn Sie sich nicht etwa
Brummeinstreuungen einfangen wollen.
10. 2T RTN
Diese Zweispureingänge
unsymmetrischen Cinch Buchsen und einer
Stereominiklinke sind für den Anschluss von
semiprofessionellen Signalpegeln (-10 dBV)
ausgelegt. Schließen Sie hier die Ausgänge
Ihres Aufnahmemediums oder Zuspielers an,
also Tape Deck, DAT, MD, CD Spieler,
Soundkarte oder Laptop. Die Signale werden
mit den entsprechenden Schaltern (#31)
entweder direkt auf die Summe L/R oder in die
Control Room / Phones Schiene geleitet.
TRIM (nur MU502)
Die beiden Lautstärkeregler TRIM (nur beim
MU502) erlauben eine exakte Einstellung der
Eingangsempfindlichkeit der Cinch Buchsen
und der Mini Klinke,
angeschlossenen Geräte
Betriebspegel des Mischpults abgestimmt sind,
was eine optimale Audioqualität garantiert. Der
linke Regler ist dabei für das linke, der rechte
Regler für das rechte 2T RETURN Signal
zuständig.
11. CTRL RM (nur MU802 und
MU1002X)
CTRL RM ist eine Abkürzung für Control
Room, damit ist der Regieraum gemeint. Es
gibt zwei unsymmetrische Klinkenbuchsen
(linker und rechter Kanal) für den Anschluss
von aktiven Kontrollmonitoren oder anderen
Lautsprechersystemen,
unsymmetrische TRS-Klinkenbuchse
PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X
DAT, MD, MP3,
so ist dies zwar
und die
es sich um ein
handelt – die
in Form von
so dass die
exakt auf den
sowie eine
zum
Anschluss eines Kopfhörers (#8 = PHONES).
Beide Ausgänge enthalten prinzipiell dasselbe
Signal, allerdings sind
unterschiedlich ausgelegt, d.h. jeweils auf die
entsprechenden Anschlussgeräte angepasst.
Hier kann das Signal abgehört werden, das in
der CONTROL ROOM Sektion (#34) anliegt.
Die Lautstärke wird dort mit dem Regler CTRL
RM / PHONES eingestellt.
Übrigens können Sie das, was Sie hören, auch
auf der Pegelanzeige (#37) optisch überprüfen.

STIRNSEITE

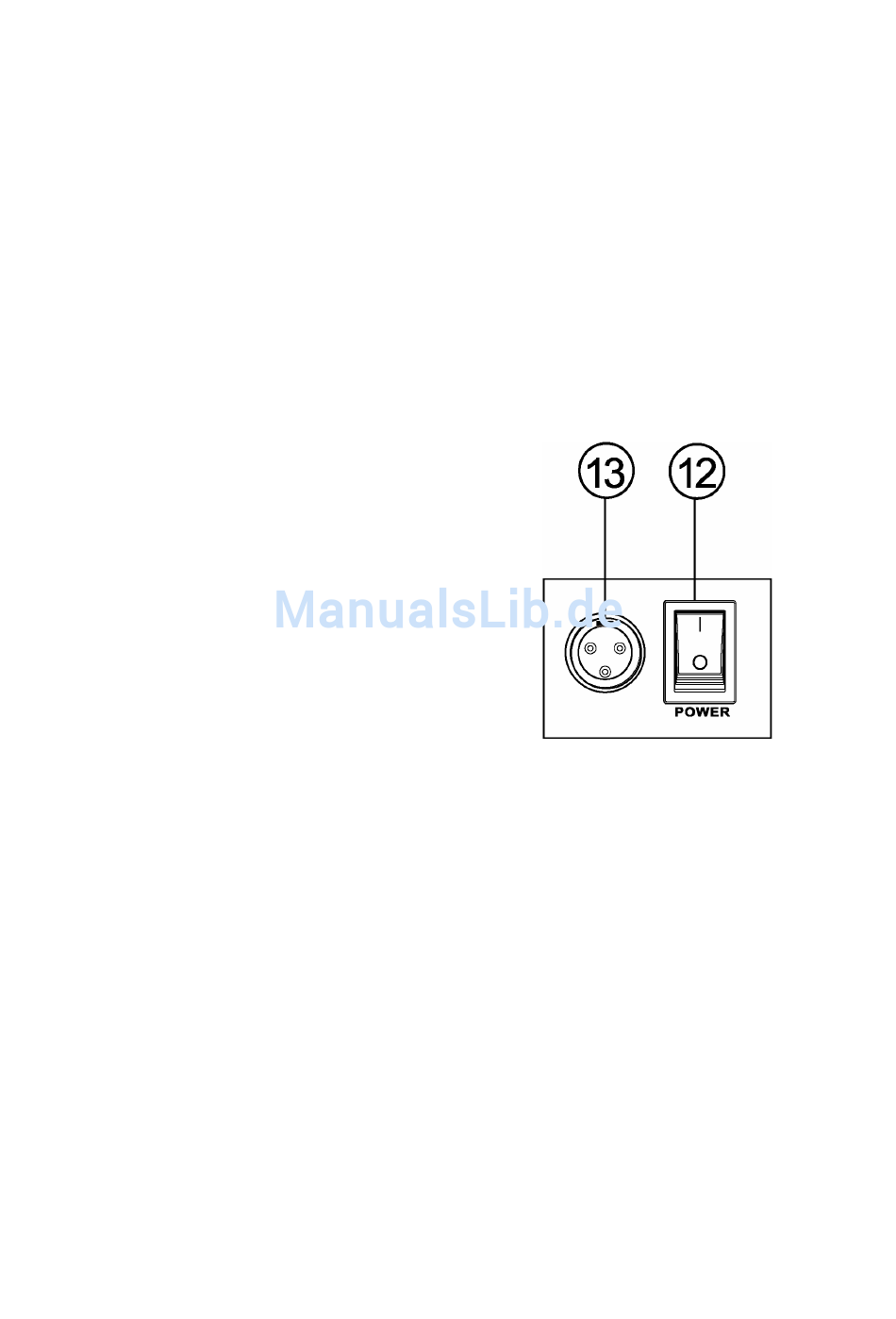

12. POWER = NETZSCHALTER
Mit dem Netzschalter
eingeschaltet. Wenn die Seite mit dem Strich
in Richtung Gerät (also nach oben) gedrückt
wird, ist das Gerät eingeschaltet. Zur Kontrolle
leuchtet dann die blaue LED (#38) oberhalb
der Pegelanzeige auf der Vorderseite auf. Vor
dem Einschalten müssen die Ausgangsregler
MAIN (#35) und CTRL RM (#33) ganz herunter
gedreht sein.

13. NETZANSCHLUSS

Hier wird das mitgelieferte, externe Netzteil
angeschlossen. Achten Sie beim Anschluss
darauf, den Stecker korrekt in die Buchse
einzustecken – es gibt eigentlich nur eine
Stellung, wie er in die Buchse passt.
Bevor Sie das Netzteil in eine Steckdose
stecken, stellen Sie sicher, dass die örtliche
Netzspannung mit der Betriebsspannung des
Geräts übereinstimmt. Die Aufschrift auf dem
Gerät gibt an, welche technischen Daten und
Ersatzteilnummer das Netzteil hat:
230VAC / 14,8 x 2 VDC
sie elektronisch
wird das Gerät
