Phonic MU802 Bedienungsanleitung Seite 18

Kondensatormikrofone und aktive DI Boxen
brauchen eine Spannungsversorgung. Diese
wird in der Regel über die Phantomspeisung
hergestellt. Daher gibt es einen globalen
Schalter für die Phantomspeisung, die an allen
Mikrofoneingängen, sprich XLR-Buchsen (und
damit nicht an den Line Eingängen), die
benötigte Speisespannung von +48V zur
Verfügung stellt. In der Stellung „ON" ist die
Phantomspeisung aktiv.
Solange die Phantomspeisung eingeschaltet
ist, sollten Sie keine Kondensatormikrofone
einstecken. Also: Erst Mikrofon einstecken,
dann Phantomspeisung einschalten...
Bevor Sie die Phantomspeisung einschalten,
müssen alle Ausgangsregler runter gedreht
sein, um übermäßige Störgeräusche und
Schäden in den
Lautsprechern zu vermeiden.
„Phantom" heißt diese
deshalb, weil sie von anderen, dynamischen
Mikrofonen, die keine
benötigen, ganz einfach ignoriert wird – sofern
es sich um ein Mikrofon mit symmetrischem
Ausgang handelt!
Technisch gesprochen
Phantomspeisung auf ein System, bei dem das
Audiosignal der symmetrischen Leitung in
einem Differential- Modus zugeführt wird,
während der Gleichstrom in einem Common-
Modus zugeführt wird.
„wandern" über die Pole 2 und 3 der
Mikrofonleitung, der Strom hingegen simultan
über die gleichen Pole. Pol 1 stellt die Erdung
für Audio und Strom.
Mikrofone, die keine
benötigen, ignorieren einfach die Zwischen Pol
2 und Pol 3 anliegende Spannung. Wenn man
mit einem Voltmeter die Spannung zwischen
Pol 2 und Pol 3 misst, zeigt die Anzeige 0 Volt
DC an, und nichts anderes erkennt auch das
dynamische Mikrofon. Misst man zwischen Pol
2 und Pol 1, oder Pol 3 und Pol 1, wird die
Phantomspeisungsspannung – in der Regel 48
Volt – angezeigt, ohne dass ein Mikrofon
angeschlossen ist. Ein dynamisches Mikrofon
ignoriert die Spannung ebenso wie der
Mischpulteingang.
Um mit der Phantomspeisung kompatibel zu
sein, muss ein Gerät (Mikrofon, Vorverstärker
mit mikrofonartigem Ausgang oder eine DI
Box) mit einem symmetrischen, niederohmigen
Ausgang ausgestattet sein. Das schließt die
meisten auf dem Markt befindlichen Aufnahme
und Live Mikrofone ein.
PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X
angeschlossenen
Stromversorgung
Stromversorgung
bezieht sich die
Die Audiosignale
Stromversorgung
WARNUNG: Verwenden Sie niemals unsymmetrierte
Mikrofone, wenn die Phantomspeisung eingeschaltet ist –
sie könnten extremen Schaden nehmen. Auch ein
externes Mischpult, dessen
Mikrofoneingänge angeschlossen wird, könnte Schaden
nehmen, wenn die Phantomspeisung aktiviert ist. Da
Mischpulte und andere Geräte in der Regel Line Pegel
abgeben, sollten deren Ausgänge immer an die Line
Eingänge im MU Mixer angeschlossen werden.

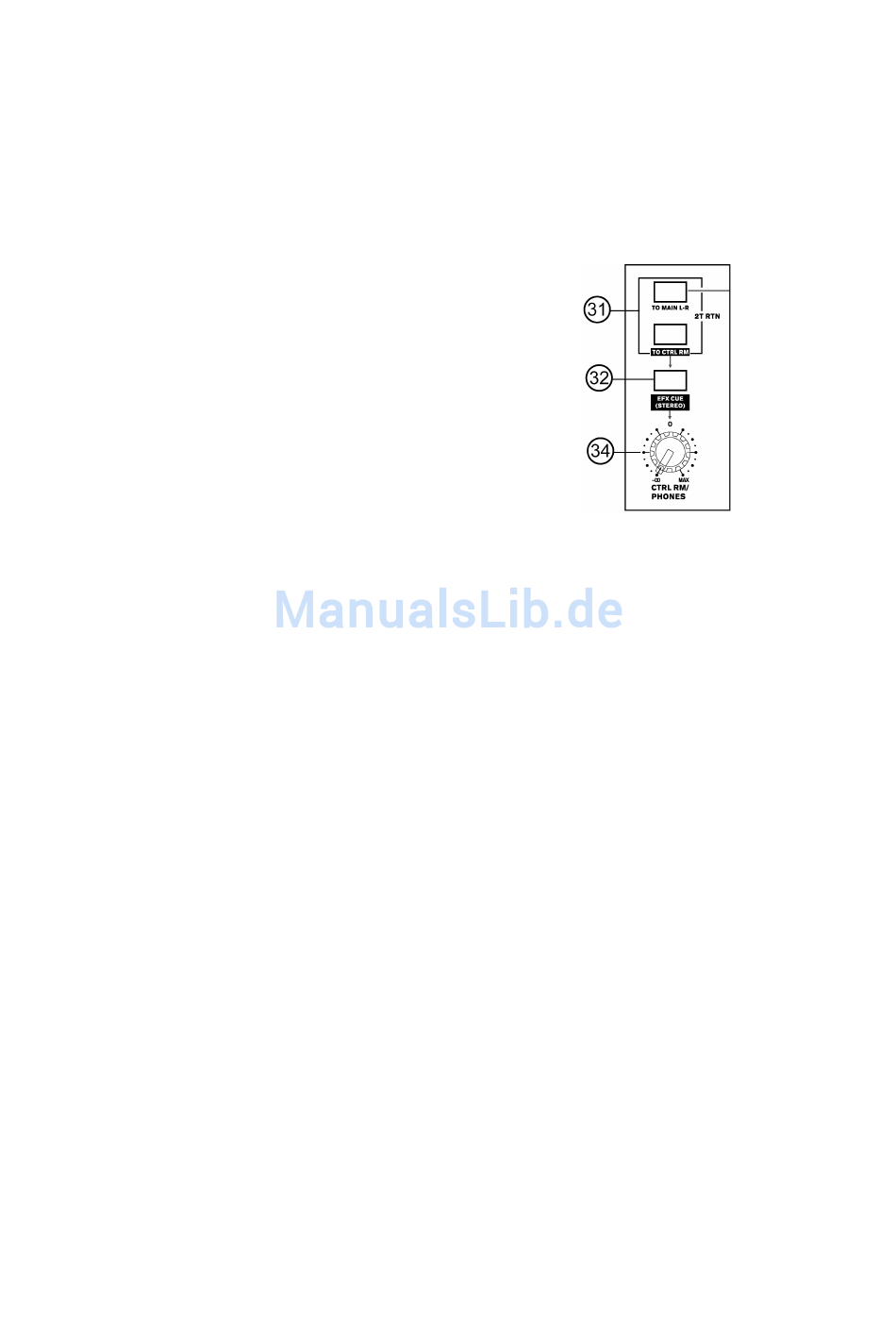

34. CTRL RM / PHONES
CTRL RM ist eine Abkürzung für Control
Room, damit ist der Regieraum gemeint.
Phones steht für Kopfhörer.
Dieser Stereo Regler ist der Lautstärkeregler
der Control Room / Phones Sektion. Beim
MU502 regelt er
Kopfhörerausgangs (#8),
MU1002X auch noch die Lautstärke an den
Ausgängen „CTRL
Studiomonitore angeschlossen
können.
Ganz nach links gedreht ist das Signal stumm,
je weiter Sie den Regler im Uhrzeigersinn
drehen, um so lauter wird es. In der
Mittelstellung erreichen Sie „Unity Gain", also
die Stellung, in der
abgesenkt noch zusätzlich angehoben wird.
Rechts davon kann der Pegel zusätzlich
angehoben werden.
In der Abhörsektion ist in der Regel das
Summensignal zu hören, und zwar abhängig
von der Stellung des Summenreglers (#35) –
ist der ganz runter geschoben, hört man
natürlich auch nichts in den Abhörmonitoren.
Das Summensignal wird sofort ersetzt durch
das Signal vom 2T RETURN (#10), also den
Zweispureingängen, wenn der Schalter „2T
RTN TO CTRL RM" (#31) gedrückt wird. Nun
können Sie z. B.
Aufnahme abhören, oder was auch immer Sie
an diesen Eingängen angeschlossen haben.
Ist jedoch der Schalter EFX CUE (#32)
gedrückt, hat dieser wiederum Vorrang vor
allen anderen. Dann
Ausgänge an die
die Lautstärke des
beim MU802
RM" (#11), an die
werden
das Signal weder
die soeben erstellte
hören Sie das
18
/
