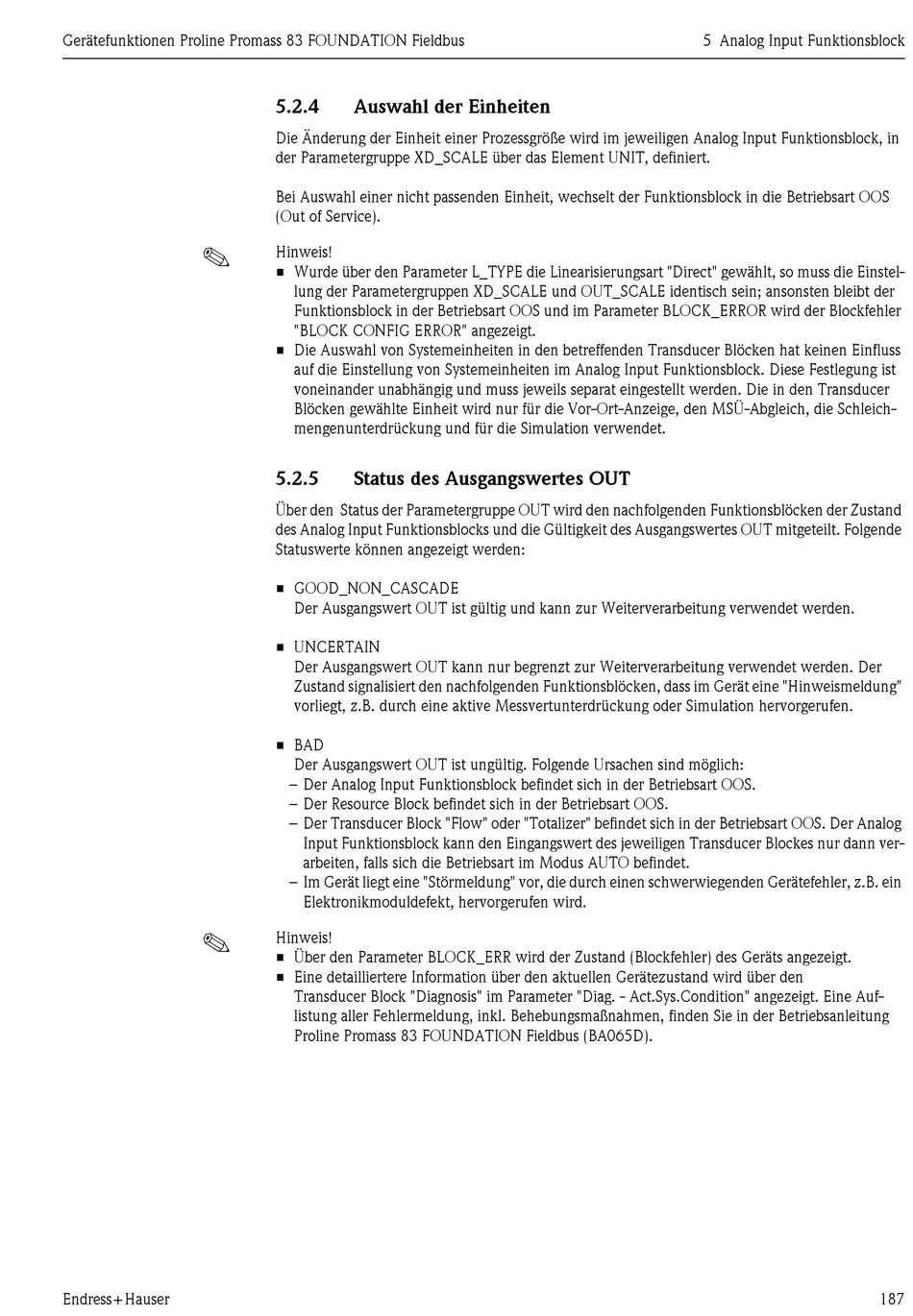

5.2.4 Auswahl der Einheiten
Die Änderung der Einheit einer Prozessgröße wird im jeweiligen Analog Input Funktionsblock, in
der Parametergruppe XD_SCALE über das Element UNIT, definiert.
Bei Auswahl einer nicht passenden Einheit, wechselt der Funktionsblock in die Betriebsart OOS
(Out of Service).
Hinweis!
• Wurde über den Parameter L_TYPE die Linearisierungsart "Direct" gewählt, so muss die Einstel-
lung der Parametergruppen XD_SCALE und OUT_SCALE identisch sein; ansonsten bleibt der
Funktionsblock in der Betriebsart OOS und im Parameter BLOCK_ERROR wird der Blockfehler
"BLOCK CONFIG ERROR" angezeigt.
• Die Auswahl von Systemeinheiten in den betreffenden Transducer Blöcken hat keinen Einfluss
auf die Einstellung von Systemeinheiten im Analog Input Funktionsblock. Diese Festlegung ist
voneinander unabhängig und muss jeweils separat eingestellt werden. Die in den Transducer
Blöcken gewählte Einheit wird nur für die Vor-Ort-Anzeige, den MSÜ-Abgleich, die Schleich-
mengenunterdrückung und für die Simulation verwendet.
5.2.5 Status des Ausgangswertes OUT
Über den Status der Parametergruppe OUT wird den nachfolgenden Funktionsblöcken der Zustand
des Analog Input Funktionsblocks und die Gültigkeit des Ausgangswertes OUT mitgeteilt. Folgende
Statuswerte können angezeigt werden:
• GOOD_NON_CASCADE
Der Ausgangswert OUT ist gültig und kann zur Weiterverarbeitung verwendet werden.
• UNCERTAIN
Der Ausgangswert OUT kann nur begrenzt zur Weiterverarbeitung verwendet werden. Der
Zustand signalisiert den nachfolgenden Funktionsblöcken, dass im Gerät eine "Hinweismeldung"
vorliegt, z.B. durch eine aktive Messvertunterdrückung oder Simulation hervorgerufen.
• BAD
Der Ausgangswert OUT ist ungültig. Folgende Ursachen sind möglich:
– Der Analog Input Funktionsblock befindet sich in der Betriebsart OOS.
– Der Resource Block befindet sich in der Betriebsart OOS.
– Der Transducer Block "Flow" oder "Totalizer" befindet sich in der Betriebsart OOS. Der Analog
Input Funktionsblock kann den Eingangswert des jeweiligen Transducer Blockes nur dann ver-
arbeiten, falls sich die Betriebsart im Modus AUTO befindet.
– Im Gerät liegt eine "Störmeldung" vor, die durch einen schwerwiegenden Gerätefehler, z.B. ein
Elektronikmoduldefekt, hervorgerufen wird.
Hinweis!
• Über den Parameter BLOCK_ERR wird der Zustand (Blockfehler) des Geräts angezeigt.
• Eine detailliertere Information über den aktuellen Gerätezustand wird über den
Transducer Block "Diagnosis" im Parameter "Diag. - Act.Sys.Condition" angezeigt. Eine Auf-
listung aller Fehlermeldung, inkl. Behebungsmaßnahmen, finden Sie in der Betriebsanleitung
Proline Promass 83 FOUNDATION Fieldbus (BA065D).
