Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Beschreibung Gerätefunktionen Seite 139

Gerätefunktionen Proline Promass 83 FOUNDATION Fieldbus
Endress+Hauser
Schreibzugriff
Parameter bei Betriebsart
(MODE_BLK)
Config. - AUTO - OOS
Display Damping
Config. - AUTO - OOS
Contrast LCD
Config. - AUTO - OOS
Backlight
Operation - AUTO - OOS
Test Display

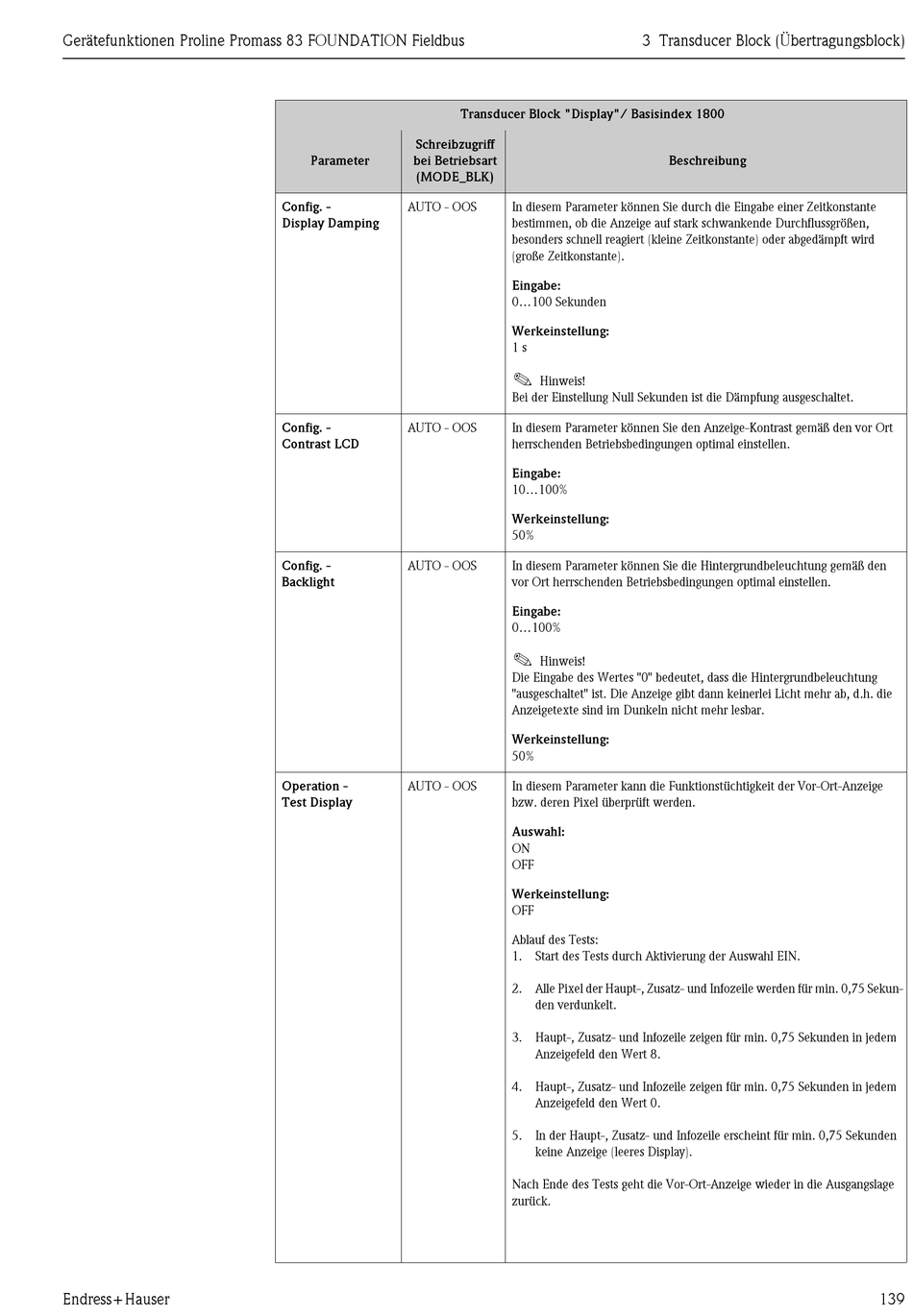

Transducer Block "Display"/ Basisindex 1800
In diesem Parameter können Sie durch die Eingabe einer Zeitkonstante
bestimmen, ob die Anzeige auf stark schwankende Durchflussgrößen,
besonders schnell reagiert (kleine Zeitkonstante) oder abgedämpft wird
(große Zeitkonstante).
Eingabe:
0...100 Sekunden
Werkeinstellung:
1 s
!
Hinweis!
Bei der Einstellung Null Sekunden ist die Dämpfung ausgeschaltet.
In diesem Parameter können Sie den Anzeige-Kontrast gemäß den vor Ort
herrschenden Betriebsbedingungen optimal einstellen.
Eingabe:
10...100%
Werkeinstellung:
50%
In diesem Parameter können Sie die Hintergrundbeleuchtung gemäß den
vor Ort herrschenden Betriebsbedingungen optimal einstellen.
Eingabe:
0...100%
!
Hinweis!
Die Eingabe des Wertes "0" bedeutet, dass die Hintergrundbeleuchtung
"ausgeschaltet" ist. Die Anzeige gibt dann keinerlei Licht mehr ab, d.h. die
Anzeigetexte sind im Dunkeln nicht mehr lesbar.
Werkeinstellung:
50%
In diesem Parameter kann die Funktionstüchtigkeit der Vor-Ort-Anzeige
bzw. deren Pixel überprüft werden.
Auswahl:
ON
OFF
Werkeinstellung:
OFF
Ablauf des Tests:
1. Start des Tests durch Aktivierung der Auswahl EIN.
2. Alle Pixel der Haupt-, Zusatz- und Infozeile werden für min. 0,75 Sekun-
den verdunkelt.
3. Haupt-, Zusatz- und Infozeile zeigen für min. 0,75 Sekunden in jedem
Anzeigefeld den Wert 8.
4. Haupt-, Zusatz- und Infozeile zeigen für min. 0,75 Sekunden in jedem
Anzeigefeld den Wert 0.
5. In der Haupt-, Zusatz- und Infozeile erscheint für min. 0,75 Sekunden
keine Anzeige (leeres Display).
Nach Ende des Tests geht die Vor-Ort-Anzeige wieder in die Ausgangslage
zurück.
3 Transducer Block (Übertragungsblock)
Beschreibung
139
