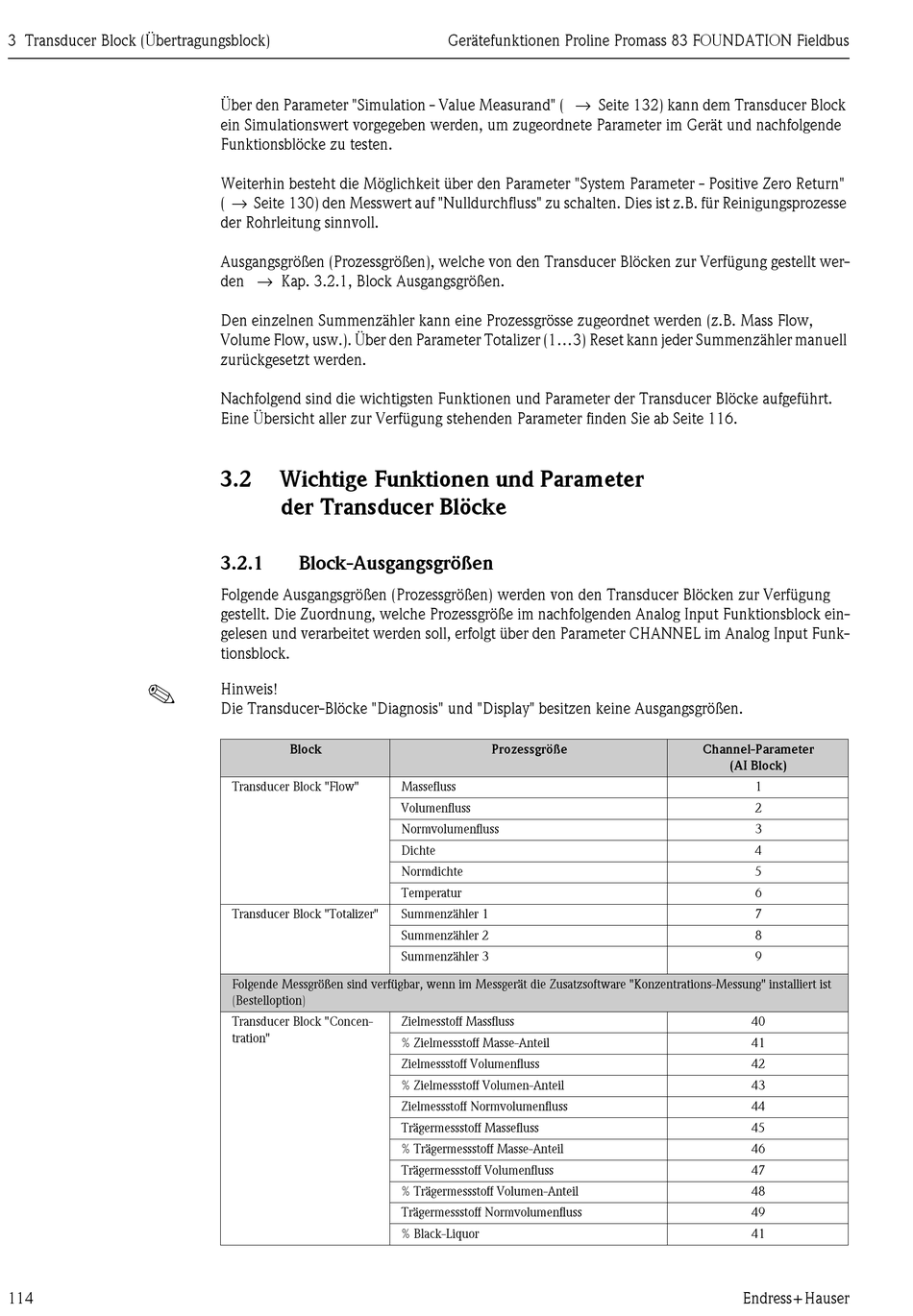

3 Transducer Block (Übertragungsblock)
!
114
Über den Parameter "Simulation - Value Measurand" ( → Seite 132) kann dem Transducer Block
ein Simulationswert vorgegeben werden, um zugeordnete Parameter im Gerät und nachfolgende
Funktionsblöcke zu testen.
Weiterhin besteht die Möglichkeit über den Parameter "System Parameter - Positive Zero Return"
( → Seite 130) den Messwert auf "Nulldurchfluss" zu schalten. Dies ist z.B. für Reinigungsprozesse
der Rohrleitung sinnvoll.
Ausgangsgrößen (Prozessgrößen), welche von den Transducer Blöcken zur Verfügung gestellt wer-
den → Kap. 3.2.1, Block Ausgangsgrößen.
Den einzelnen Summenzähler kann eine Prozessgrösse zugeordnet werden (z.B. Mass Flow,
Volume Flow, usw.). Über den Parameter Totalizer (1...3) Reset kann jeder Summenzähler manuell
zurückgesetzt werden.
Nachfolgend sind die wichtigsten Funktionen und Parameter der Transducer Blöcke aufgeführt.
Eine Übersicht aller zur Verfügung stehenden Parameter finden Sie ab Seite 116.
3.2 Wichtige Funktionen und Parameter
der Transducer Blöcke
3.2.1 Block-Ausgangsgrößen
Folgende Ausgangsgrößen (Prozessgrößen) werden von den Transducer Blöcken zur Verfügung
gestellt. Die Zuordnung, welche Prozessgröße im nachfolgenden Analog Input Funktionsblock ein-
gelesen und verarbeitet werden soll, erfolgt über den Parameter CHANNEL im Analog Input Funk-
tionsblock.
Hinweis!
Die Transducer-Blöcke "Diagnosis" und "Display" besitzen keine Ausgangsgrößen.
Block
Transducer Block "Flow"
Transducer Block "Totalizer"
Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware "Konzentrations-Messung" installiert ist
(Bestelloption)
Transducer Block "Concen-
tration"
Gerätefunktionen Proline Promass 83 FOUNDATION Fieldbus
Prozessgröße
Massefluss
Volumenfluss
Normvolumenfluss
Dichte
Normdichte
Temperatur
Summenzähler 1
Summenzähler 2
Summenzähler 3
Zielmesstoff Massfluss
% Zielmessstoff Masse-Anteil
Zielmessstoff Volumenfluss
% Zielmessstoff Volumen-Anteil
Zielmessstoff Normvolumenfluss
Trägermessstoff Massefluss
% Trägermessstoff Masse-Anteil
Trägermessstoff Volumenfluss
% Trägermessstoff Volumen-Anteil
Trägermessstoff Normvolumenfluss
% Black-Liquor
Channel-Parameter
(AI Block)
1
2
3
4
5
6
7
8
9
40
41
42
43
44
45
46
47
48
49
41
