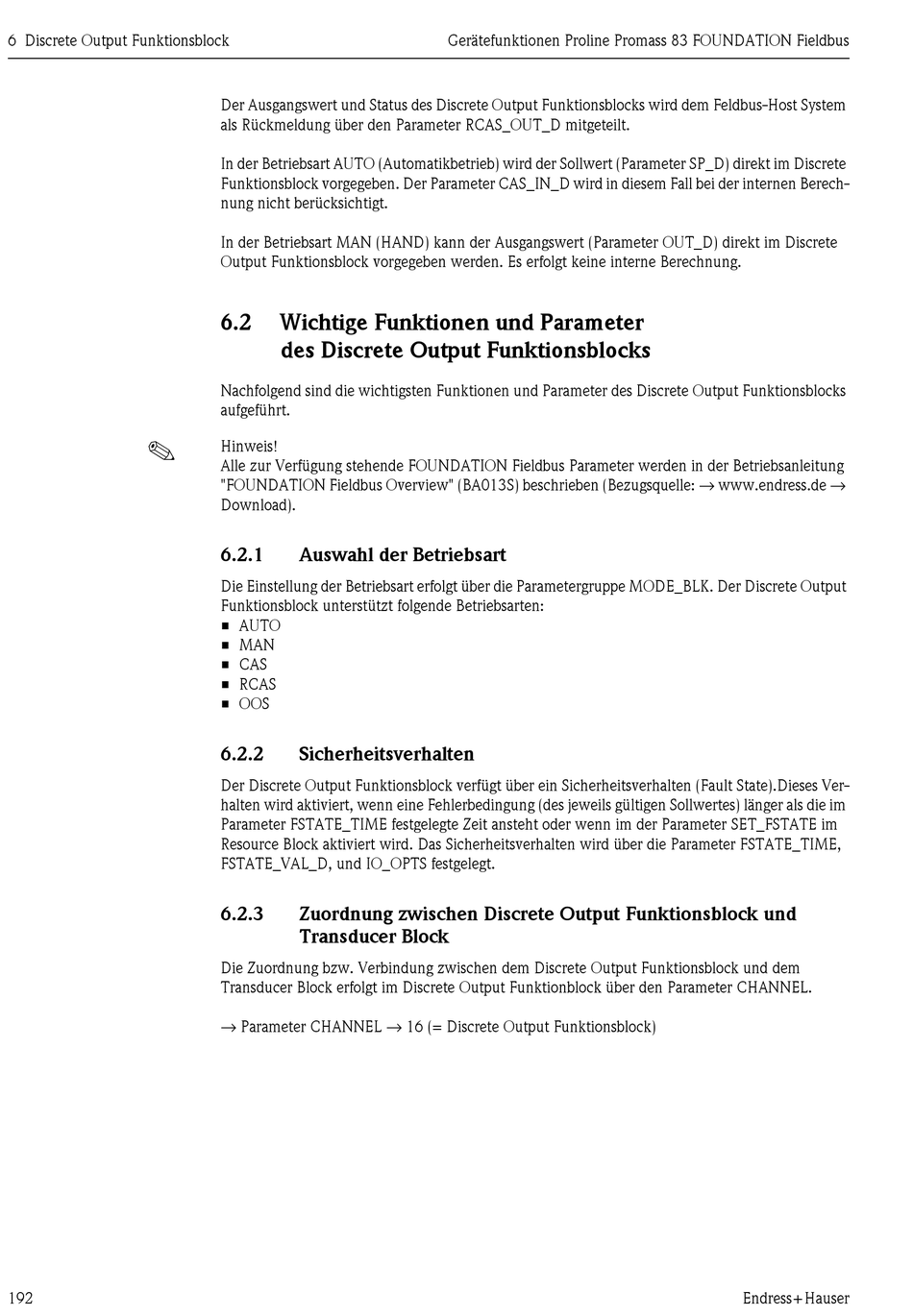

6 Discrete Output Funktionsblock
!
192
Der Ausgangswert und Status des Discrete Output Funktionsblocks wird dem Feldbus-Host System
als Rückmeldung über den Parameter RCAS_OUT_D mitgeteilt.
In der Betriebsart AUTO (Automatikbetrieb) wird der Sollwert (Parameter SP_D) direkt im Discrete
Funktionsblock vorgegeben. Der Parameter CAS_IN_D wird in diesem Fall bei der internen Berech-
nung nicht berücksichtigt.
In der Betriebsart MAN (HAND) kann der Ausgangswert (Parameter OUT_D) direkt im Discrete
Output Funktionsblock vorgegeben werden. Es erfolgt keine interne Berechnung.
6.2 Wichtige Funktionen und Parameter
des Discrete Output Funktionsblocks
Nachfolgend sind die wichtigsten Funktionen und Parameter des Discrete Output Funktionsblocks
aufgeführt.
Hinweis!
Alle zur Verfügung stehende FOUNDATION Fieldbus Parameter werden in der Betriebsanleitung
"FOUNDATION Fieldbus Overview" (BA013S) beschrieben (Bezugsquelle: → www.endress.de →
Download).
6.2.1 Auswahl der Betriebsart
Die Einstellung der Betriebsart erfolgt über die Parametergruppe MODE_BLK. Der Discrete Output
Funktionsblock unterstützt folgende Betriebsarten:
• AUTO
• MAN
• CAS
• RCAS
• OOS
6.2.2 Sicherheitsverhalten
Der Discrete Output Funktionsblock verfügt über ein Sicherheitsverhalten (Fault State).Dieses Ver-
halten wird aktiviert, wenn eine Fehlerbedingung (des jeweils gültigen Sollwertes) länger als die im
Parameter FSTATE_TIME festgelegte Zeit ansteht oder wenn im der Parameter SET_FSTATE im
Resource Block aktiviert wird. Das Sicherheitsverhalten wird über die Parameter FSTATE_TIME,
FSTATE_VAL_D, und IO_OPTS festgelegt.
6.2.3 Zuordnung zwischen Discrete Output Funktionsblock und
Transducer Block
Die Zuordnung bzw. Verbindung zwischen dem Discrete Output Funktionsblock und dem
Transducer Block erfolgt im Discrete Output Funktionblock über den Parameter CHANNEL.
→ Parameter CHANNEL → 16 (= Discrete Output Funktionsblock)
