5 Analog Input Funktionsblock
184
5 Analog Input Funktionsblock
Im Analog Input Funktionsblock (AI Funktionsblock) werden die Prozessgrößen vom Transducer
Block leittechnisch für die anschließenden Automatisierungsfunktionen aufbereitet (z.B. Skalie-
rung, Grenzwertverarbeitung). Durch das Verschalten der Ausgänge wird die Automatisierungs-
funktion definiert.
OUT = Ausgangswert und -status des Analog Input Funktionsblocks
5.1 Signalverarbeitung

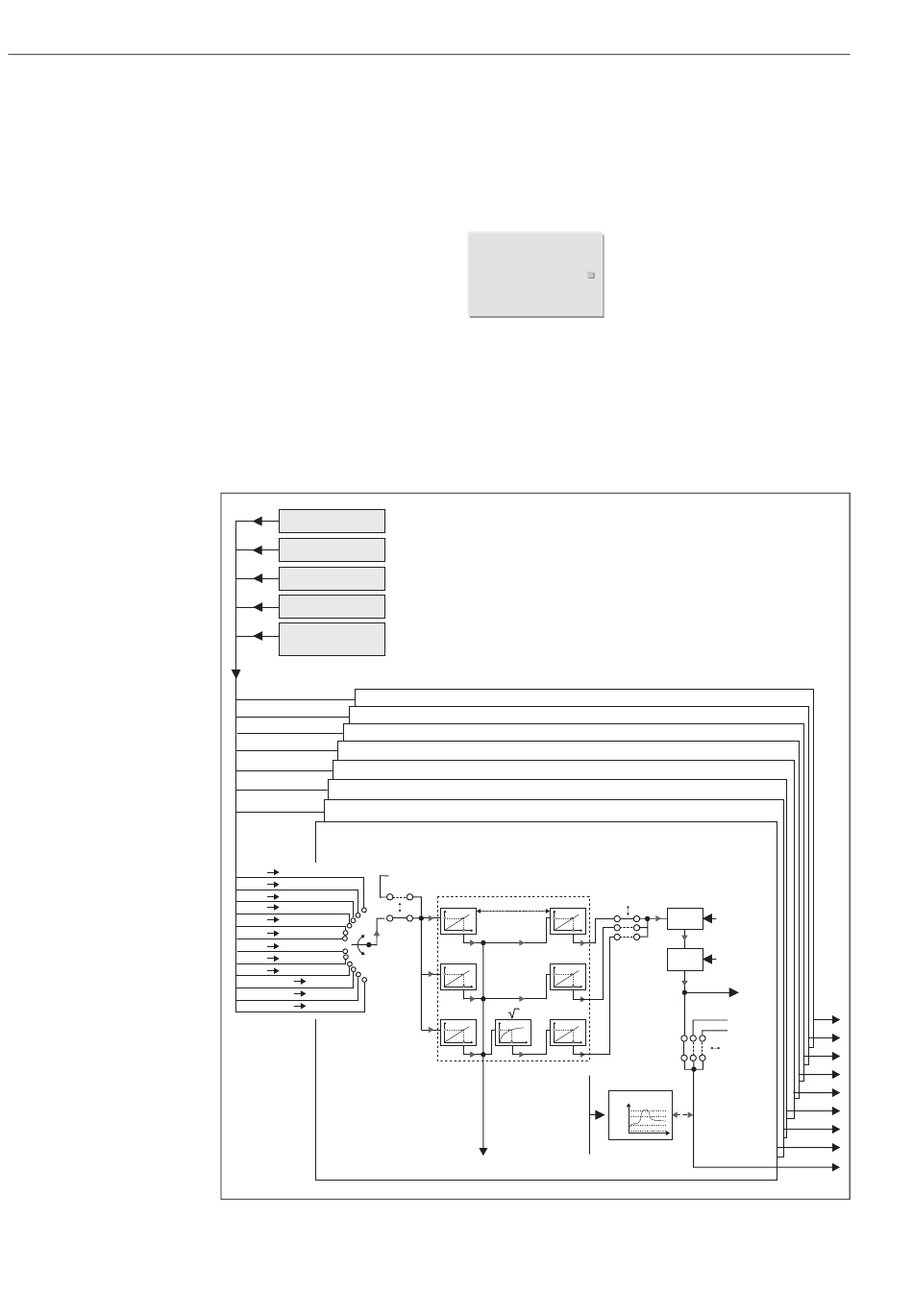

Die Abbildung zeigt schematisch den internen Aufbau der verfügbaren Analog Input Funktions-
blöcke:
TB Flow
TB Totalizer
TB Concentration
TB Viscosity
TB Advanced
Diagnostics
Analog Input 8
Analog Input 7
Analog Input 6
Analog Input 5
Analog Input 4
Analog Input 3
Analog Input 2
Analog Input 1
CHANNEL
CH 1 Mass Flow
Value, Status
CH 2 Volume Flow
CH 3 Corr. Vol. Flow
CH 4 Density
CH 5 Ref. Density
Direct
Temperature
CH 6
CH 7 Totalizer 1
CH 8 Totalizer 2
CH 9 Totalizer 3
Indirect
(optional)
CH 40...51
(optional)
CH 70...77
(optional)
CH 90...93
Indirect
square root
Abb. 3 : Interner Aufbau der einzelnen Analog Input Funktionsblöcke
Gerätefunktionen Proline Promass 83 FOUNDATION Fieldbus
AI
OUT
SIMULATE
XD_SCALE OUT_SCALE
XD_SCALE = OUT_SCALE
XD_SCALE OUT_SCALE
XD_SCALE OUT_SCALE
ALARM_HYS
HI_HI_ALM
HI_ALM
LO_LO_ALM
LO_ALM
FIELD_VAL
L_TYPE
Cutoff LOW_CUT
Filter PV_FTIME
PV
O/S
AUTO MAN
MODE
Alarm detection
HI_HI
HI
LO
LO_LO
Endress+Hauser
A0003800
OUT
A0004762-DE
