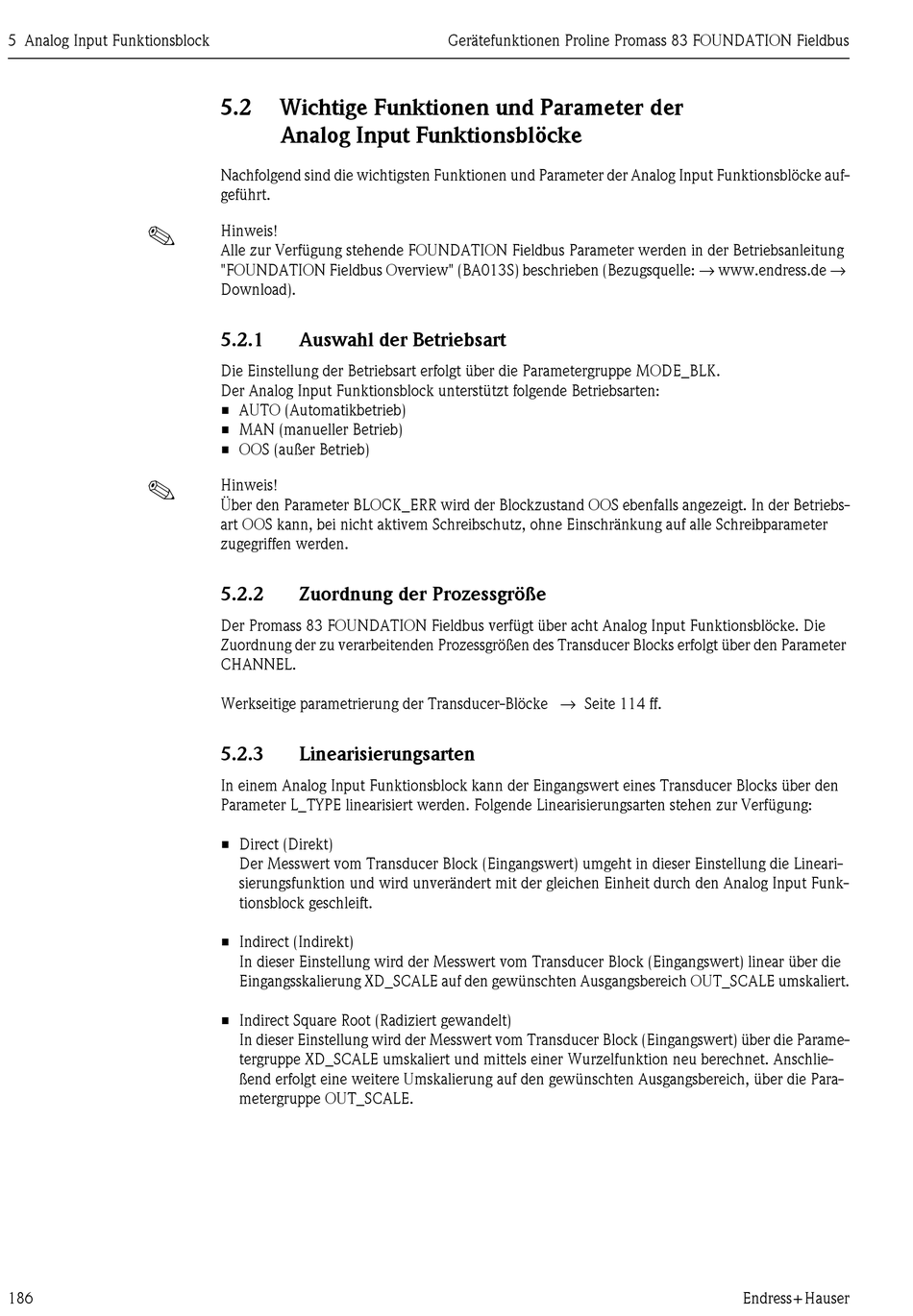

5 Analog Input Funktionsblock
!
!
186
5.2 Wichtige Funktionen und Parameter der
Analog Input Funktionsblöcke
Nachfolgend sind die wichtigsten Funktionen und Parameter der Analog Input Funktionsblöcke auf-
geführt.
Hinweis!
Alle zur Verfügung stehende FOUNDATION Fieldbus Parameter werden in der Betriebsanleitung
"FOUNDATION Fieldbus Overview" (BA013S) beschrieben (Bezugsquelle: → www.endress.de →
Download).
5.2.1

Auswahl der Betriebsart

Die Einstellung der Betriebsart erfolgt über die Parametergruppe MODE_BLK.
Der Analog Input Funktionsblock unterstützt folgende Betriebsarten:
• AUTO (Automatikbetrieb)
• MAN (manueller Betrieb)
• OOS (außer Betrieb)
Hinweis!
Über den Parameter BLOCK_ERR wird der Blockzustand OOS ebenfalls angezeigt. In der Betriebs-
art OOS kann, bei nicht aktivem Schreibschutz, ohne Einschränkung auf alle Schreibparameter
zugegriffen werden.
5.2.2 Zuordnung der Prozessgröße
Der Promass 83 FOUNDATION Fieldbus verfügt über acht Analog Input Funktionsblöcke. Die
Zuordnung der zu verarbeitenden Prozessgrößen des Transducer Blocks erfolgt über den Parameter
CHANNEL.
Werkseitige parametrierung der Transducer-Blöcke → Seite 114 ff.
5.2.3

Linearisierungsarten

In einem Analog Input Funktionsblock kann der Eingangswert eines Transducer Blocks über den
Parameter L_TYPE linearisiert werden. Folgende Linearisierungsarten stehen zur Verfügung:
• Direct (Direkt)
Der Messwert vom Transducer Block (Eingangswert) umgeht in dieser Einstellung die Lineari-
sierungsfunktion und wird unverändert mit der gleichen Einheit durch den Analog Input Funk-
tionsblock geschleift.
• Indirect (Indirekt)
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) linear über die
Eingangsskalierung XD_SCALE auf den gewünschten Ausgangsbereich OUT_SCALE umskaliert.
• Indirect Square Root (Radiziert gewandelt)
In dieser Einstellung wird der Messwert vom Transducer Block (Eingangswert) über die Parame-
tergruppe XD_SCALE umskaliert und mittels einer Wurzelfunktion neu berechnet. Anschlie-
ßend erfolgt eine weitere Umskalierung auf den gewünschten Ausgangsbereich, über die Para-
metergruppe OUT_SCALE.
