• Parametergruppe OUT_SCALE
OUT_SCALE 0 %
OUT_SCALE 100 %
OUT_SCALE UNIT
Daraus ergibt sich, das z.B. bei einem Eingangswert von 15 kg/h über den Parameter OUT ein Wert
von 50% ausgegeben wird.
Esc
- + E
0...30 kg/h

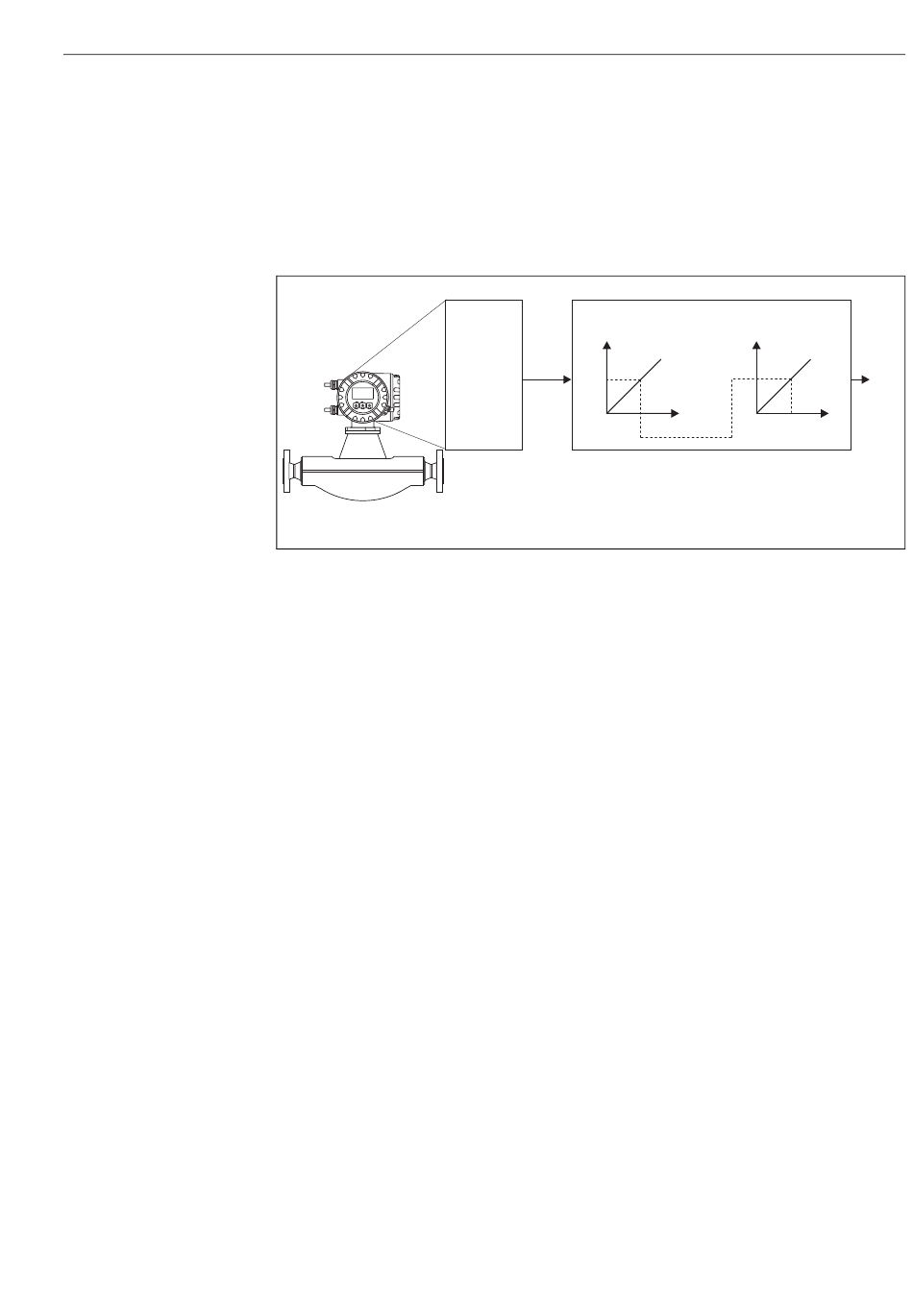

Abb. 4 : Umskalierung des Eingangswertes (Beispiel)
5.2.9 Grenzwerte
Die Grenzwerte basieren auf dem Ausgangswert OUT. Über- bzw. unterschreitet der Ausgangswert
OUT die definierten Grenzwerte, so erfolgt die Alarmierung an das Feldbus-Host System über die
Grenzwert-Prozessalarme. Folgende Grenzwerte sind definierbar:
• HI_HI_LIM (obere Alarmgrenze)
• HI_LIM (obere Vorwarngrenze)
• LO_LO_LIM (untere Alarmgrenze
• LO_LIM (untere Vorwarngrenze
5.2.10 Alarmerkennung und -behandlung
Prozessalarme geben Auskunft über bestimmte Blockzustände und -ereignisse. Der Zustand der
Prozessalarme wird dem Feldbus-Host System über den Parameter BLOCK_ALM mitgeteilt. Im
Parameter ACK_OPTION wird festgelegt, ob ein Alarm über das Feldbus-Host System quittiert wer-
den muss.
Folgende Prozessalarme werden vom Analog Input Funktionsblock generiert:
Block-Prozessalarme
Ein Block-Prozessalarm wird über den Parameter BLOCK_ERR ausgelöst. Über den Parameter
BLOCK_ALM werden die Block-Prozessalarme angezeigt und dem Feldbus-Host System mitgeteilt.
Der Analog Input Funktionsblock kann folgende Block-Prozessalarme generieren:
• SIMULATE ACTIVE
• INPUT FAILURE
• OUT OF SERVICE
• BLOCK CONFIG ERROR
Wenn im Parameter ACK_OPTION die Option des Prozessalarms (BLOCK ALM) nicht aktiviert
wurde, müssen die Prozessalarme im Parameter BLOCK_ALM quittiert werden.
= 0
= 100
= %
Transducer Analog Input Funktionsblock
Block
kg/h
XD_SCALE
30
Mass
Flow
15 kg/h
0
0
5 Analog Input Funktionsblock
%
OUT_SCALE
100
0
100% 0 100
OUT
50%
%
A0004766-DE
189
