3.1 Signalverarbeitung

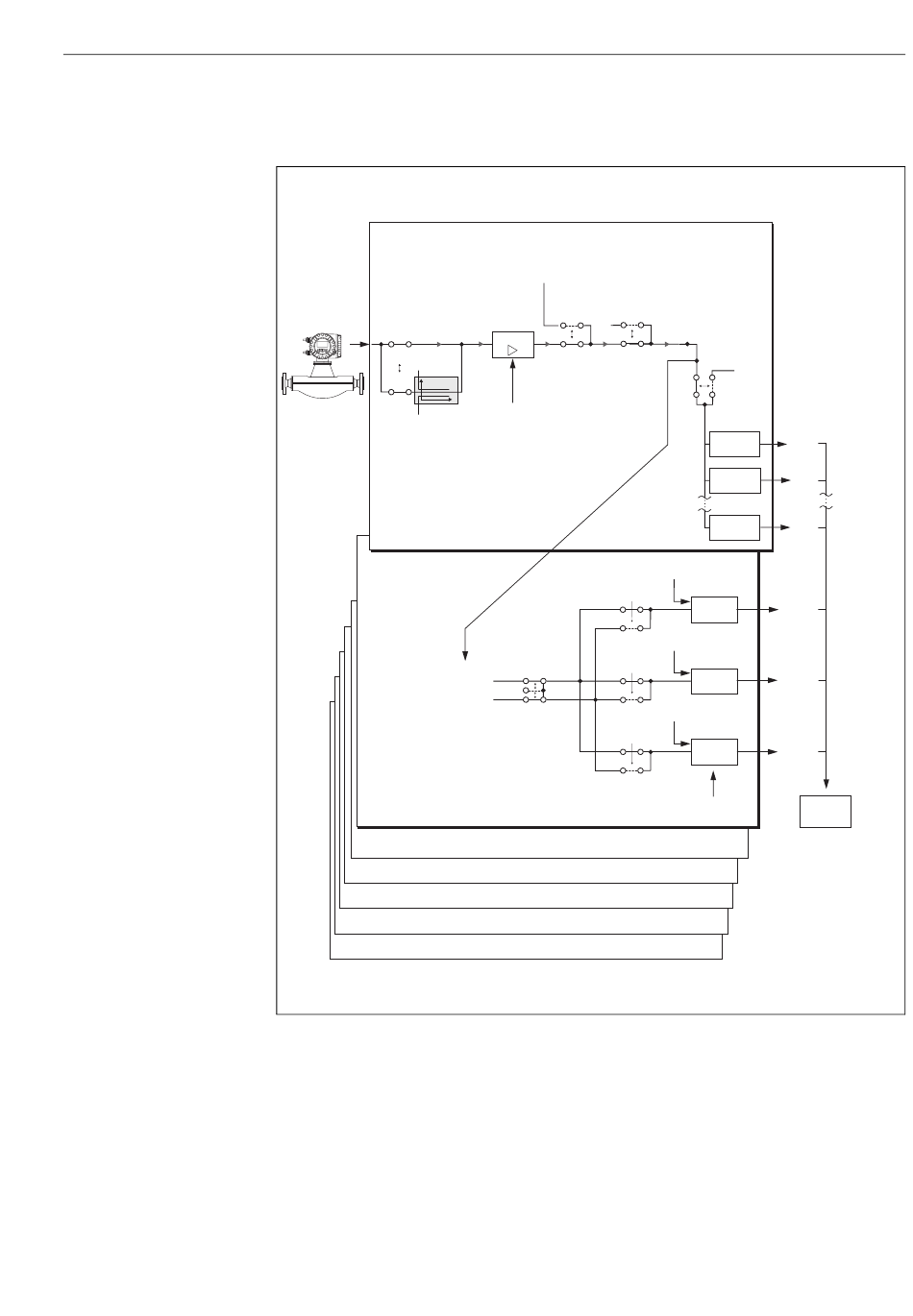

Die folgende Abbildung zeigt schematisch den internen Aufbau der einzelnen Transducer Blöcke:
Transducer Block "Flow"
Low Flow
Cut Off
- Esc
+ E
Off Value
On Value
Transducer Block "Totalizer"
Volume Flow
Mass Flow
Transducer Block "Diagnosis"
Transducer Block "Display"
Transducer Block "Calculated Density"
Transducer Block "Viscosity"
Transducer Block "Advanced Diagnostics"
Abb. 2 : Interner Aufbau der einzelnen Transducer Blöcke
Als Eingangsgrößen erhält der Transducer Block mehrere Signalgrößen vom Sensor (Masse,
Dichte, Temperatur). Von diesen Signalgrößen werden andere Prozessgrößen (Volumen, Normvo-
lumen, usw.) abgeleitet. Die Eingangssignale werden über den Messverstärker (Amplifier) mess-
technisch aufbereitet.
Eine Schleichmengenunterdrückung (Low Flow Cut Off) bietet die Möglichkeit Messunge-
nauigkeiten im unteren Durchflussbereich auszublenden. Über den Parameter "Low Flow Cut Off
- On-Value" ( → Seite 121) kann ein Grenzwert definiert werden. Unterschreitet der Durchfluss-
messwert diesen Grenzwert, wird der Ausgangswert 0 ausgegeben.
3 Transducer Block (Übertragungsblock)
Simulation -
Value Measurand
Simulation - Positive Zero
Measurand Return
Amplifier
Low Flow Cut Off
Pressure Shock Suppression
Empty Pipe Detection
Totalizer ... - Mode
Totalizer ... - Reset
Tot. 1 - Assign
Mode_BLK
Tot. 2 - Assign
Auto
O/S
Auto
Tot. 3 - Assign
Auto O/S
Mode_BLK
Signals
CH 1
Mass Flow
Volume
CH 2
Flow
Temperature CH 6
Totalizer 1
S CH 7
Totalizer 2
CH 8
S
Totalizer 3
CH 9
S
Tot. - Reset All
AI Block
A0004761-EN
