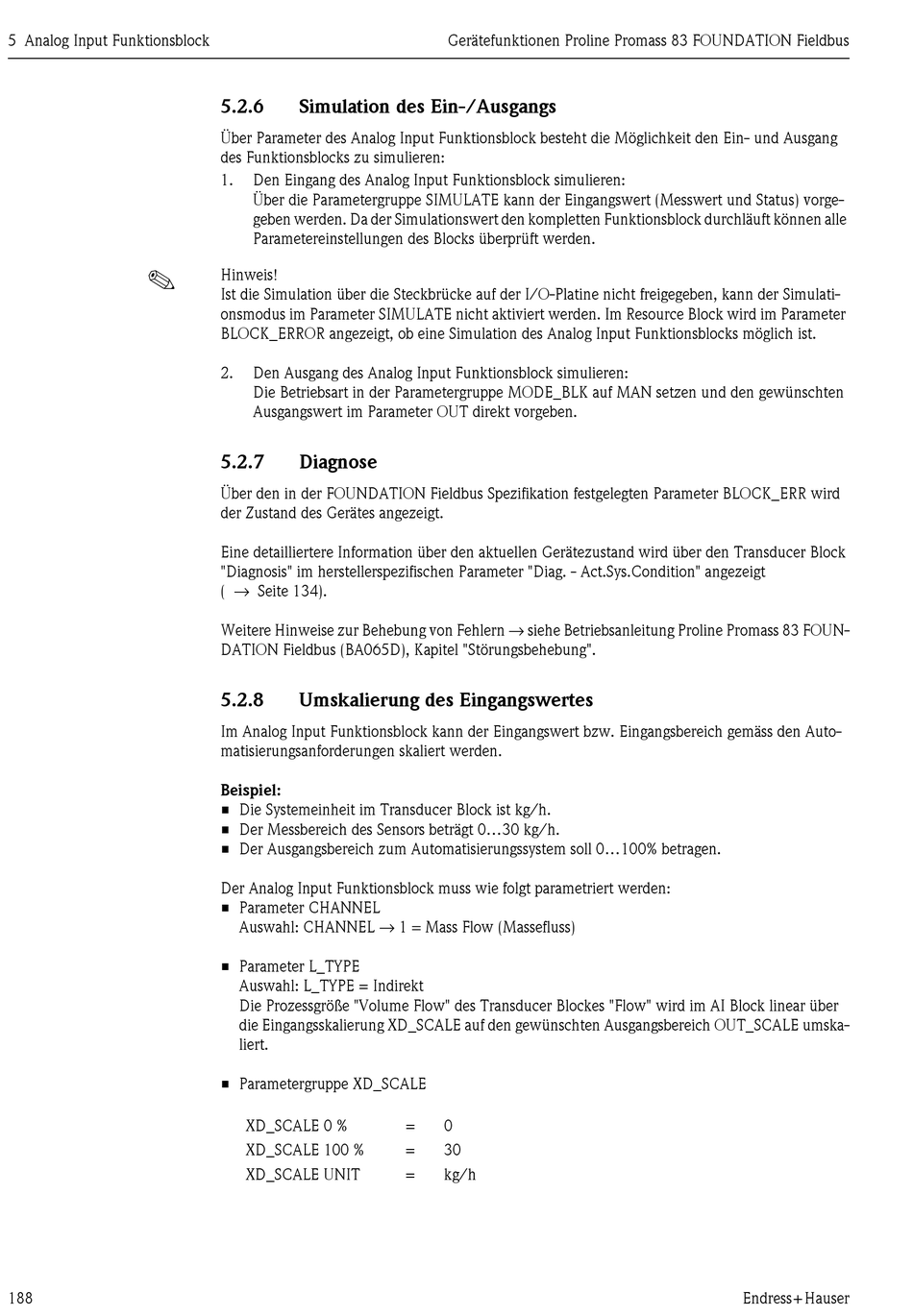

5 Analog Input Funktionsblock
!
188
5.2.6 Simulation des Ein-/Ausgangs
Über Parameter des Analog Input Funktionsblock besteht die Möglichkeit den Ein- und Ausgang
des Funktionsblocks zu simulieren:
1. Den Eingang des Analog Input Funktionsblock simulieren:
Über die Parametergruppe SIMULATE kann der Eingangswert (Messwert und Status) vorge-
geben werden. Da der Simulationswert den kompletten Funktionsblock durchläuft können alle
Parametereinstellungen des Blocks überprüft werden.
Hinweis!
Ist die Simulation über die Steckbrücke auf der I/O-Platine nicht freigegeben, kann der Simulati-
onsmodus im Parameter SIMULATE nicht aktiviert werden. Im Resource Block wird im Parameter
BLOCK_ERROR angezeigt, ob eine Simulation des Analog Input Funktionsblocks möglich ist.
2. Den Ausgang des Analog Input Funktionsblock simulieren:
Die Betriebsart in der Parametergruppe MODE_BLK auf MAN setzen und den gewünschten
Ausgangswert im Parameter OUT direkt vorgeben.
5.2.7 Diagnose
Über den in der FOUNDATION Fieldbus Spezifikation festgelegten Parameter BLOCK_ERR wird
der Zustand des Gerätes angezeigt.
Eine detailliertere Information über den aktuellen Gerätezustand wird über den Transducer Block
"Diagnosis" im herstellerspezifischen Parameter "Diag. - Act.Sys.Condition" angezeigt
( → Seite 134).
Weitere Hinweise zur Behebung von Fehlern → siehe Betriebsanleitung Proline Promass 83 FOUN-
DATION Fieldbus (BA065D), Kapitel "Störungsbehebung".
5.2.8 Umskalierung des Eingangswertes
Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäss den Auto-
matisierungsanforderungen skaliert werden.
Beispiel:
• Die Systemeinheit im Transducer Block ist kg/h.
• Der Messbereich des Sensors beträgt 0...30 kg/h.
• Der Ausgangsbereich zum Automatisierungssystem soll 0...100% betragen.
Der Analog Input Funktionsblock muss wie folgt parametriert werden:
• Parameter CHANNEL
Auswahl: CHANNEL → 1 = Mass Flow (Massefluss)
• Parameter L_TYPE
Auswahl: L_TYPE = Indirekt
Die Prozessgröße "Volume Flow" des Transducer Blockes "Flow" wird im AI Block linear über
die Eingangsskalierung XD_SCALE auf den gewünschten Ausgangsbereich OUT_SCALE umska-
liert.
• Parametergruppe XD_SCALE
XD_SCALE 0 %
XD_SCALE 100 %
XD_SCALE UNIT
Gerätefunktionen Proline Promass 83 FOUNDATION Fieldbus
= 0
= 30
= kg/h
