1 Bedienung über FOUNDATION Fieldbus
!
108
Analog Input
Function Block
FOUNDATION
Fieldbus
Discrete Output
ARITHMETIC
INPUT
SIGNAL
INTEGRATOR

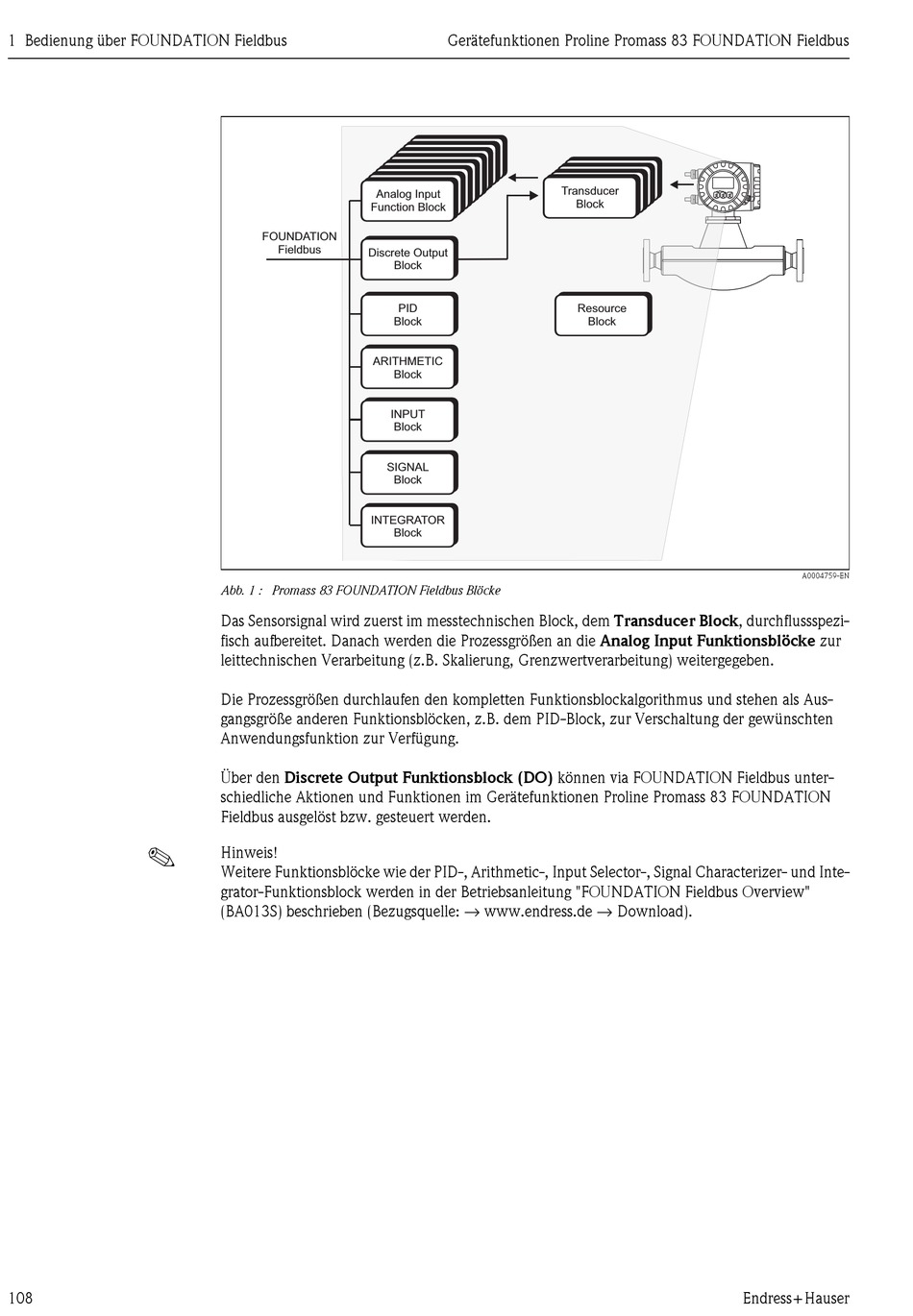

Abb. 1 : Promass 83 FOUNDATION Fieldbus Blöcke
Das Sensorsignal wird zuerst im messtechnischen Block, dem Transducer Block, durchflussspezi-
fisch aufbereitet. Danach werden die Prozessgrößen an die Analog Input Funktionsblöcke zur
leittechnischen Verarbeitung (z.B. Skalierung, Grenzwertverarbeitung) weitergegeben.
Die Prozessgrößen durchlaufen den kompletten Funktionsblockalgorithmus und stehen als Aus-
gangsgröße anderen Funktionsblöcken, z.B. dem PID-Block, zur Verschaltung der gewünschten
Anwendungsfunktion zur Verfügung.
Über den Discrete Output Funktionsblock (DO) können via FOUNDATION Fieldbus unter-
schiedliche Aktionen und Funktionen im Gerätefunktionen Proline Promass 83 FOUNDATION
Fieldbus ausgelöst bzw. gesteuert werden.
Hinweis!
Weitere Funktionsblöcke wie der PID-, Arithmetic-, Input Selector-, Signal Characterizer- und Inte-
grator-Funktionsblock werden in der Betriebsanleitung "FOUNDATION Fieldbus Overview"
(BA013S) beschrieben (Bezugsquelle: → www.endress.de → Download).
Gerätefunktionen Proline Promass 83 FOUNDATION Fieldbus
Transducer
Block
PID
Block
Block
Block
Block
Block
Esc Esc Esc Esc
- - - - + + + +
E E
Block
Resource
Block
Endress+Hauser
A0004759-EN
