Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Beschreibung Gerätefunktionen Seite 191

Gerätefunktionen Proline Promass 83 FOUNDATION Fieldbus
Endress+Hauser
6 Discrete Output Funktionsblock
Der Discrete Output Funktionsblock (DO, Diskreter Ausgang) verarbeitet ein von einem vorgeschal-
teten Funktionblock oder übergeordneten Prozessleitsystem erhaltenen diskreten Sollwert, mit dem
unterschiedliche Gerätefunktionalitäten (z.B. Nullpunktabgleich oder Rücksetzen der Summenzäh-
ler) in dem nachgeschalteten Transducer Block ausgelöst werden können.
CAS_IN _D = Externer Eingangswert und -status von einem vorgeschalteten Block
OUT_D = Diskreter Ausgangswert und -status
BKCAL_OUT_D = Ausgangswert und -status für den BCAL_IN_D Eingang eines anderen Blocks
6.1 Signalverarbeitung

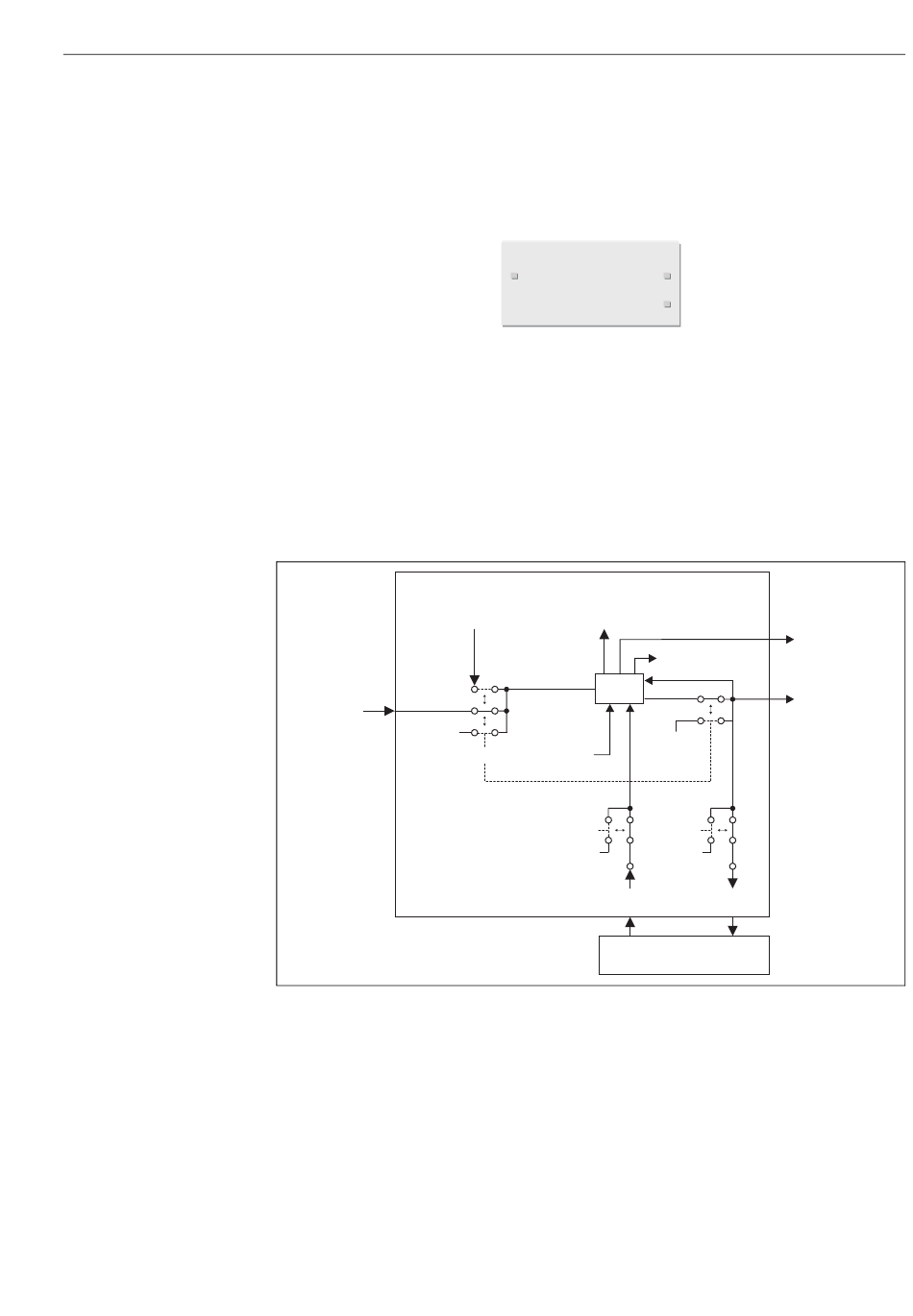

Die Abbildung zeigt schematisch den internen Aufbau des Discrete Output Funktionsblocks des
Promass 83 FOUNDATION Fieldbus:
Diskreter Output Funktionsblock
RCAS_IN_D
(Mode RCAS)
CAS_IN_D
(Mode Auto)
Abb. 5 : Signalverarbeitung im Discrete Output Funktionsblock
In der Betriebsart CAS (Kaskadenbetrieb) erhält der Discrete Output Funktionsblock, über den
Funktionsblockeingang CAS_IN_D, ein diskretes Signal von einem vorgeschalteten Funktionsblock.
Dieses Signal steuert den Sollwert (Parameter SP_D) des Funktionsblocks und wird nach der inter-
nen Berechnung als Ausgangssignal (Parameter OUT_D) und an den Transducer Block zur Steue-
rung von Gerätefunktionen (z.B. Nullpunktabgleich) ausgegeben. Über den Ausgang
BKCAL_OUT_D wird dem vorgeschalteten Block der Ausgangswert und Status des Discrete Out-
put Funktionsblocks mitgeteilt.
Die Signalverarbeitung in der Betriebsart RCAS (Externer Kaskadenbetrieb) ist weitesgehens iden-
tisch mit der Betriebsart CAS. Die Ansteuerung des Parameters SP_D erfolgt in dieser Betriebsart
jedoch nicht durch einen vorgeschalteten Funktionsblock, sondern durch ein Feldbus-Host System.
DO
CAS_IN_D OUT_D
BKCAL_OUT_D
RCAS_OUT_D
SP_D
Ver-
arbeitung
(Mode CAS)
MODE_BLK IO_OPTS
SIMULATE_D
Discrete
Input
Transducer Blöcke
6 Discrete Output Funktionsblock
BKCAL_OUT_D
PV_D
OUT_D
(Mode Man)
SIMULATE_D
Discrete
Output
A0003816-EN
A0004771-DE
