Aufstellung und Installation
HINWEIS
Wir empfehlen, das Sulzer-Original-Einbauzubehör für Aufbau und Installation der
Pumpe zu verwenden.
Besondere Aufmerksamkeit gilt den Sicherheitsbestimmungen für das Arbeiten in geschlossenen
Räumen von Klärwerken als auch den allgemein anerkannten Regeln der Technik.

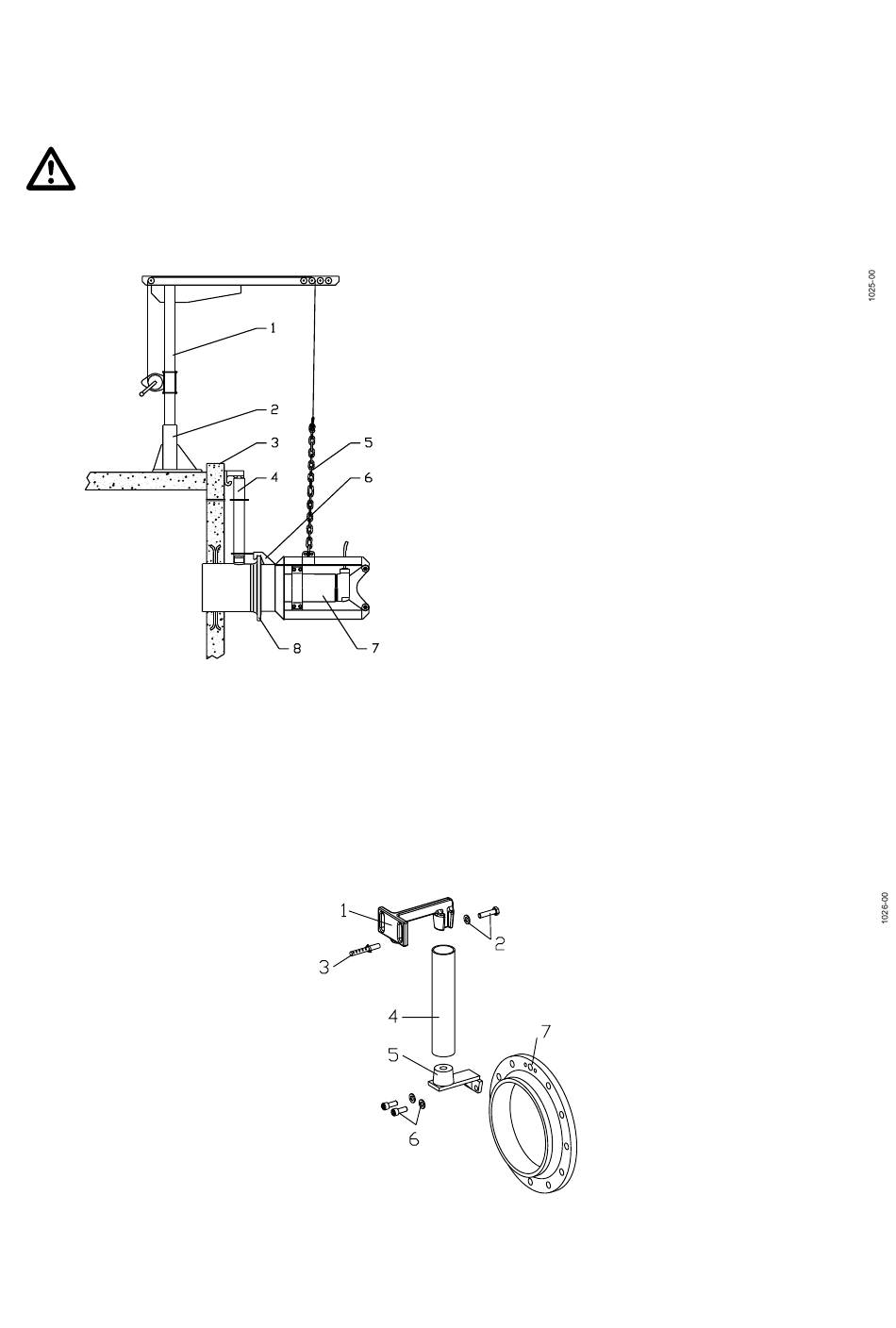

4.1
Installationsbeispiel
4.2
Installation des Führungsrohrs
ACHTUNG
Die Druckleitung sowie der erforderliche Flansch sind bauseits vor der Installation
des Führungsrohrs anzubringen. Der Flansch ist so anzubringen, dass die
Flanschlöcher auf jeder Seite der senkrechten Flanschachse symmetrisch sind, d.h.
durch keines der Löcher darf eine senkrechte Linie führen. Es muss darauf geachtet
werden, dass der Flansch ausreichend im Beton befestigt ist.
1
Hebegalgen mit Seilwinde
2
Köcher
3
Betonbecken
4
Führungsrohr
5
Kette
6
Halterung für DIN-Flansch
7
Tauchmotor
8
Flansch
Abb. 5 Installationsbeispiel
Abb. 6 Installation des Führungsrohrs
