9 Störungsbehebung
5

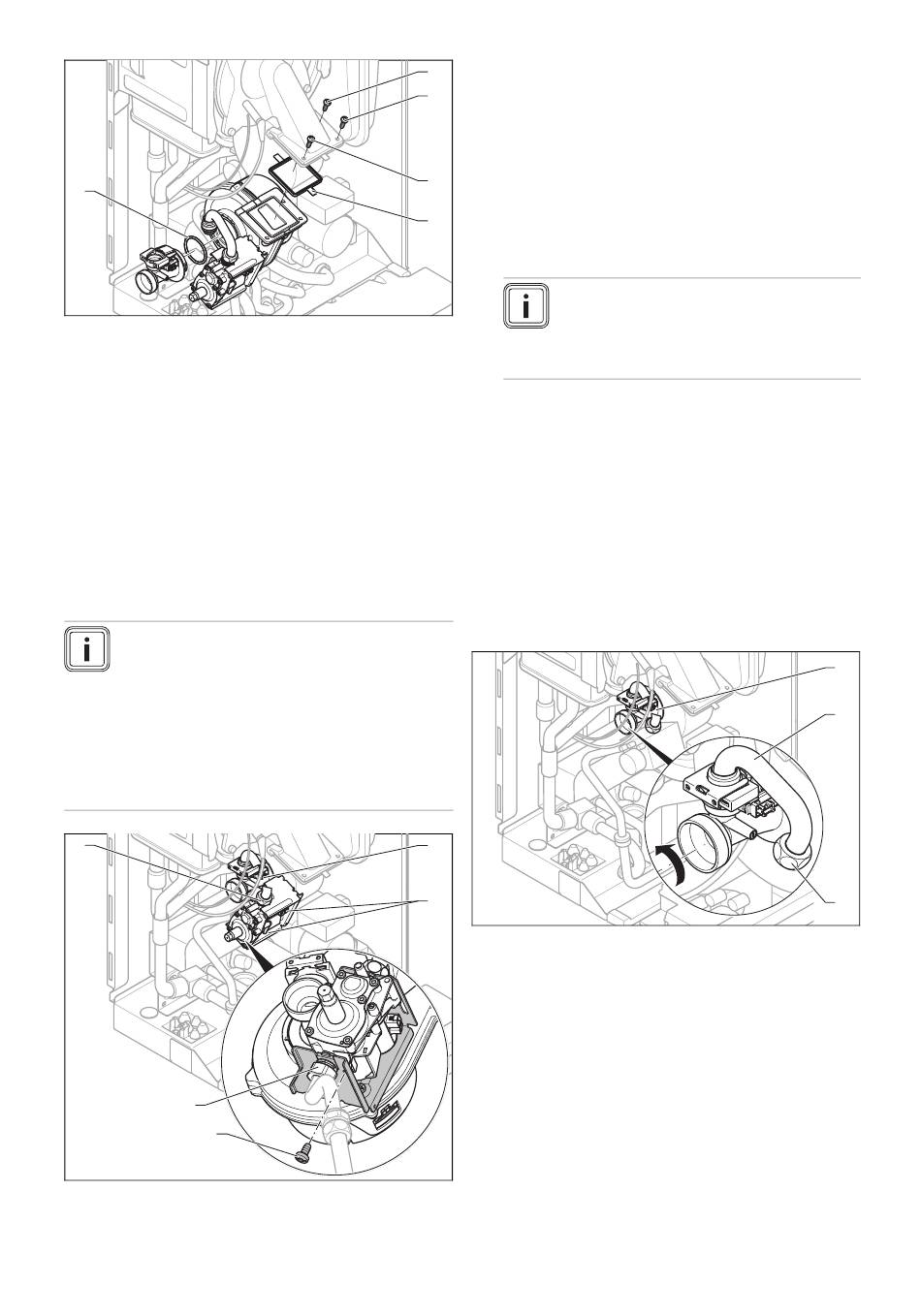

13. Bauen Sie die Komponenten in umgekehrter Reihen-
folge wieder ein. Verwenden Sie dabei unbedingt neue
Dichtungen (4) und (5). Beachten Sie die Anschraub-
reihenfolge der drei Schrauben zwischen Gebläse und
Gemischrohr entsprechend der Nummerierung (1), (2)
und (3).
14. Schrauben Sie die flexible Gasleitung an die
Gasarmatur. Verwenden Sie dabei neue Dichtungen.
15. Halten Sie beim Festschrauben der Überwurfmutter an
der Gasarmatur an der Gegenseite der Gasarmatur mit
einem Gabelschlüssel gegen.
16. Führen Sie nach Montage des neuen Gebläses einen
Gasfamilien-Check durch. (→ Seite 20)
9.6.3
Gasarmatur austauschen
Hinweis
Für den Austausch der Gasarmatur benötigen
Sie einen Torx T20. Für den direkten Ausbau der
Gasarmatur von vorn benötigen Sie einen Winkel-
schraubendreher oder eine Stecknuss Torx T20.
Wenn Sie nicht über einen Winkelschraubendre-
her o.ä. verfügen, müssen Sie zunächst die ge-
samte Einheit Gebläse mit Gasarmatur ausbauen,
bevor Sie die Gasarmatur vom Halter demontie-
ren können.
5
4
3
1.
Nehmen Sie das Luftansaugrohr ab.
2.
Ziehen Sie die drei Stecker von der Gasarmatur (2) ab.
30
3.
Ziehen Sie den Stecker am Sensor des Venturis (1) ab,
2
indem Sie die Rastnase eindrücken.
1
4.
Schrauben Sie die beiden Überwurfmuttern (5) und (4)
an der Gasarmatur los. Halten Sie beim Losschrauben
mit einem Gabelschlüssel an der Gegenseite der Gas-
armatur (4) bzw. (5) gegen.
5.
Bauen Sie entweder die Einheit Gebläse mit Gas-
3
armatur aus (Gebläse austauschen (→ Seite 29)) oder
drehen Sie mit Hilfe eines Winkelschraubendrehers
4
oder einer Stecknuss Torx T20 die Befestigungs-
schraube der Gasarmatur (3) aus dem Halter heraus.
Hinweis
Die Schraube am Halter der Gasarmatur
sichert die Gasarmatur gegen Verdrehen
und muss nach Austausch der Gasarmatur
unbedingt wieder montiert werden.
6.
Nehmen Sie die Gasarmatur aus dem Halter.
7.
Bauen Sie die neue Gasarmatur in umgekehrter Rei-
henfolge wieder ein. Verwenden Sie dabei neue Dich-
tungen.
8.
Halten Sie beim Festschrauben der Überwurfmuttern
an der Gasarmatur mit einem Gabelschlüssel an der
Gegenseite der Gasarmatur (4) bzw. (5) gegen.
9.
Führen Sie nach Montage der neuen Gasarmatur
eine Dichtheitsprüfung (→ Seite 24), einen Gasfami-
lien-Check (→ Seite 20) und eine Gaseinstellung
(→ Seite 22) durch.
9.6.4
Venturi austauschen
1
2
1.
Nehmen Sie das Luftansaugrohr ab.
2.
Ziehen Sie den Stecker am Sensor des Venturis (1) ab,
indem Sie die Rastnase eindrücken.
3.
Schrauben Sie die Überwurfmutter (3) des Gasverbin-
dungsrohrs (2) an der Gasarmatur los.
4.
Nehmen Sie das Venturi mit dem Gasverbindungsrohr
aus dem Gebläse, indem Sie den Bajonettverschluss
des Venturis gegen den Uhrzeigersinn bis zum An-
schlag drehen und es gerade aus dem Gebläse her-
ausziehen.
Installations- und Wartungsanleitung ecoTEC plus 0020245028_00
1
2
3
