Gasarmatur Austauschen; Gasarmatur Einbauen - Vaillant ecoTEC plus VC Serie Installations- Und Wartungsanleitung

2

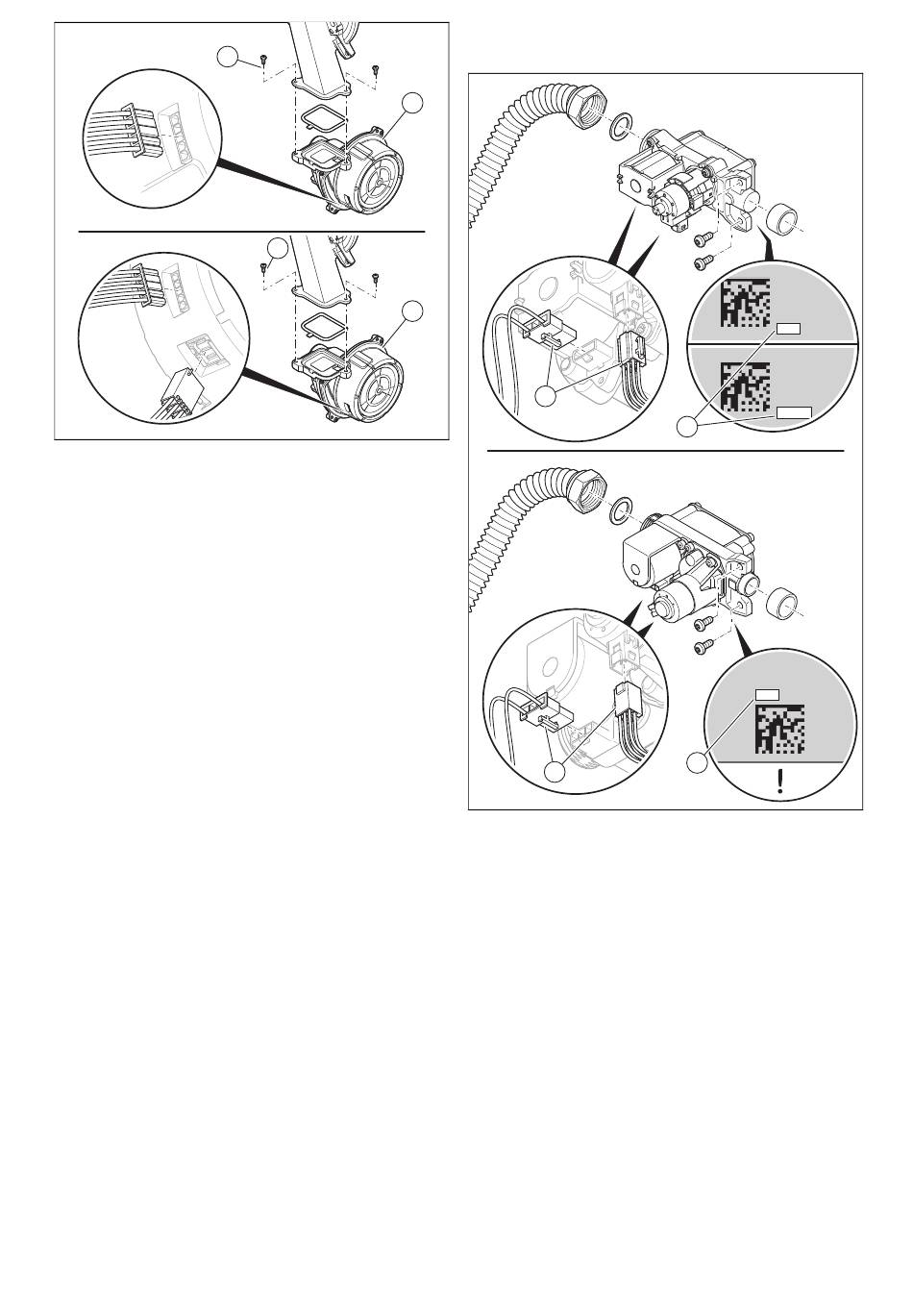

2. Ziehen Sie den Stecker, ggf. die beiden Stecker vom
Gebläsemotor ab.
3. Ziehen Sie das Luftansaugrohr aus dem oberen Halter
heraus, neigen Sie das Luftansaugrohr nach vorne und
nehmen Sie das Luftansaugrohr vom Ansaugstutzen
ab.
4. Schrauben Sie zwei Schrauben (2) zwischen Gemisch-
rohr und Gebläseflansch heraus.
5. Entfernen Sie das Gebläse (1).
6. Setzen Sie das neue Gebläse ein. Erneuern Sie dabei
alle Dichtungen.
7. Schrauben Sie die zwei Schrauben zwischen Gemisch-
rohr und Gebläseflansch fest.
–
Anzugsdrehmoment: 5,5 Nm
8. Bauen Sie die Gasarmatur ein. (→ Kapitel 11.7.6)
9. Stecken Sie das Luftansaugrohr auf den Ansaugstut-
zen, neigen Sie das Luftansaugrohr nach hinten und
drücken Sie das Luftansaugrohr in den oberen Halter.
10. Stecken Sie den Stecker, ggf. die beiden Stecker am
Gebläsemotor auf.
38
1
2
1

11.7.6 Gasarmatur austauschen

Gasarmatur ausbauen
2
2
1. Ziehen Sie die zwei Stecker (2) von der Gasarmatur
ab.
2. Schrauben Sie die Überwurfmutter an der Gasarmatur
los.
3. Lösen Sie die beiden Schrauben zur Befestigung der
Gasarmatur am Gebläse.
4. Entfernen Sie die Gasarmatur.
5. Lesen Sie den aufgedruckten Offset (1) von der Rück-
seite bzw. von der Unterseite der neuen Gasarmatur
ab und notieren Sie sich den Wert.

Gasarmatur einbauen

6. Setzen Sie die Gasarmatur ein. Erneuern Sie dabei
alle Dichtungen.
7. Befestigen Sie die Gasarmatur am Gebläse mithilfe der
beiden Schrauben.
Installations- und Wartungsanleitung 0020279444_04
xxxxxx
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxx
xxxxxx
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxxxx
1
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxx
1
