5.5

Luft-Abgas-Anlage

5.5.1 Luft-Abgas-Führung montieren
▶
Montieren Sie die Luft-Abgas-Führung wie in der separa-
ten Montageanleitung zur Luft-Abgas-Führung beschrie-
ben.
5.5.2 Anschlussstück für Luft-Abgas-Führung
wechseln
Hinweis
Standardmäßig sind die Produkte mit einem An-
schlussstück Ø 60/100 mm ausgestattet.
A

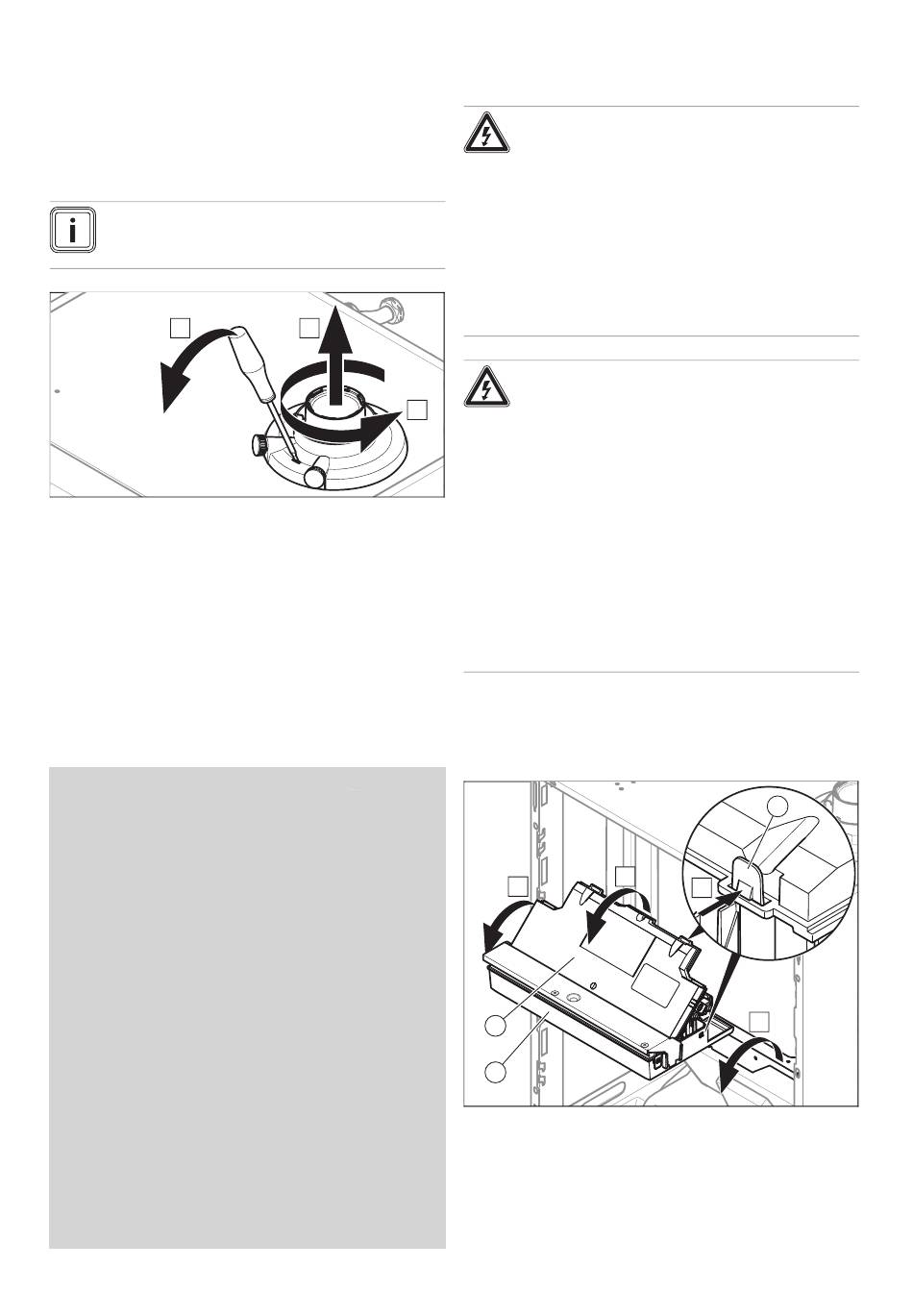

1. Stecken Sie einen Schraubendreher in den Schlitz
zwischen den Messstutzen.
2. Üben Sie vorsichtig Druck auf den Schraubendreher
aus (A).
3. Drehen Sie das Verbindungsstück bis zum Anschlag
gegen den Uhrzeigersinn (B) und ziehen Sie es nach
oben ab (C).
4. Setzen Sie das neue Anschlussstück ein. Achten Sie
dabei auf die Rastnasen.
5. Drehen Sie das Anschlussstück im Uhrzeigersinn, bis
es einrastet.
5.5.3 Hinweise und Angaben zur B23P Installation
Gültigkeit: Deutschland
Rohrlängen B23P Installation (→ Seite 42)
Die Abgasführung muss mindestens der Klassifikation T
120 P1 W 1 nach EN 1443 entsprechen.
Die maximale Rohrlänge (nur gerades Rohr) entspricht der
maximal erlaubten Abgasrohrlänge ohne Bögen. Wenn Bö-
gen verwendet werden, dann muss die maximale Rohr-
länge entsprechend den dynamischen Strömungseigen-
schaften der Bögen verringert werden. Bögen dürfen nicht
direkt aufeinander folgen, da der Druckverlust auf diese
Weise enorm erhöht wird.
Insbesondere wenn das Abgasrohr in kalten Räumen oder
außerhalb des Gebäudes installiert wird, dann kann der
Gefrierpunkt an der Oberfläche der Innenseite des Rohrs
erreicht werden. Durch nachweisliche Auslegung nach EN
13384-1 bei einer minimalen Belastung des Heizgeräts bei
einer Abgastemperatur von 40 °C muss dieses Problem
vermieden werden. Das Produkt darf nicht an ein Kaska-
den-Abgassystem angeschlossen werden, das von ande-
ren Geräten genutzt wird.
▶
Beachten Sie die geltenden nationalen und örtlichen
Vorschriften für Abgasführungen insbesondere bei In-
stallationen in Wohnräumen. Informieren Sie den Be-
treiber über die richtige Bedienung des Produkts.
0020181577_06 Installations- und Wartungsanleitung
5.6
Die Elektroinstallation darf nur von einer Elektrofachkraft
durchgeführt werden.
C
B
5.6.1
5.6.1.1 Schaltkasten öffnen
1.
2.
3.
4.

Elektroinstallation

Gefahr!
Lebensgefahr durch Stromschlag!
Das Berühren von spannungsführenden
Anschlüssen kann zu schweren Personen-
schäden führen. Da an den Netzanschluss-
klemmen L und N auch bei ausgeschalteter
Ein-/Austaste Dauerspannung anliegt:
▶
Schalten Sie die Stromzufuhr ab.
▶
Sichern Sie die Stromzufuhr gegen
Wiedereinschalten.
Gefahr!
Lebensgefahr durch Stromschlag bei un-
sachgemäßem elektrischen Anschluss!
Ein unsachgemäß ausgeführter elektrischer
Anschluss kann die Betriebssicherheit des
Produkts beeinträchtigen und zu Personen-
und Sachschäden führen.
▶
Führen Sie die Elektroinstallation nur
durch, wenn Sie ausgebildeter Fach-
handwerker und für diese Arbeit qualifi-
ziert sind.
▶
Halten Sie dabei alle einschlägigen Ge-
setze, Normen und Richtlinien ein.
▶
Erden Sie das Produkt.
Schaltkasten öffnen/schließen
Demontieren Sie die Frontverkleidung. (→ Seite 11)
C
A
2
1
Klappen Sie den Schaltkasten (1) nach vorn.
Lösen Sie die vier Clips (3) links und rechts aus dem
Halter.
Klappen Sie den Deckel (2) hoch.
3
B
A
