WARNUNG!
Behandeln Sie die Lichtwellenleiter mit Sorgfalt. Fassen Sie beim Abziehen die
Kabel immer am Stecker an und ziehen Sie nicht am Kabel selbst. Berühren Sie
nicht die Enden des Lichtwellenleiters mit den Fingern, da Lichtwellenleiter
sehr schmutzempfindlich sind.
Verlegung der Kabel der Regelungseinheit in das
￭
Frequenzumrichtermodul
Führen Sie die Anschlusskabel der Regelungseinheit durch die Öffnung in der mittleren
Abdeckung auf der vorderen oder linken Seite in das Frequenzumrichtermodul ein.
Nehmen Sie zuerst die Platte über der Öffnung ab. Installieren Sie dann die Gummitülle
(Artikel 2) aus dem Zubehörkarton.

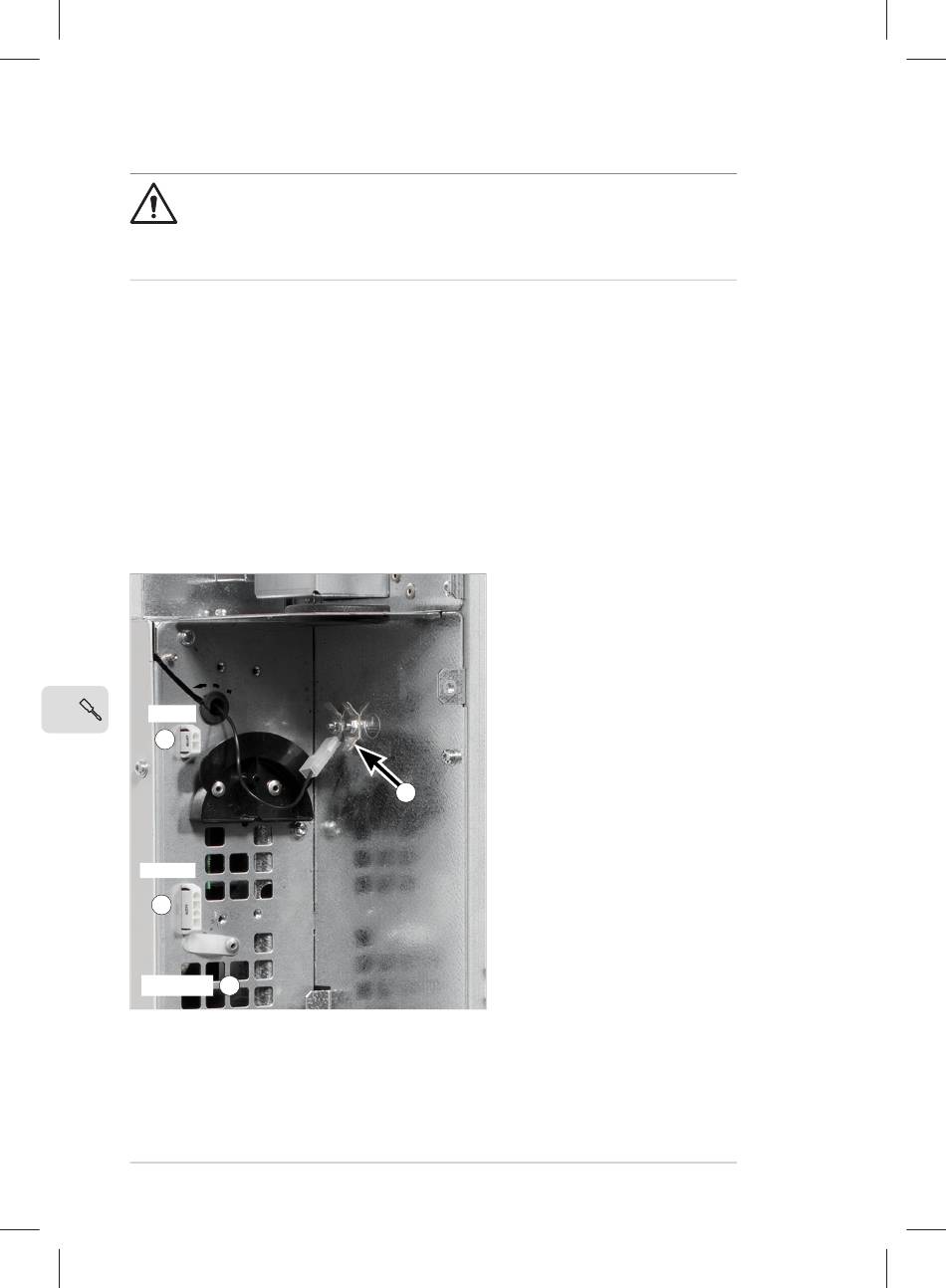

￭ Anschlüsse an das Frequenzumrichtermodul
1. Das Spannungsversorgungskabel der Regelungseinheit an den Anschluss ZPOW
und den Erdleiter des Kabels an die Erdungsklemme anschließen.
2. Das BGDR-Kabel an den Anschluss BGDR anschließen.
3. Die Lichtwellenleiter an den Anschlüssen V20 und V10 anschließen.
ZPOW
1
BGDR
2
V10, V20
3
Anschlüsse an die Regelungseinheit
￭
Schließen Sie die Lichtwellenleiter und das Spannungsversorgungskabel sowie das
BGDR-Kabel, wie folgt, an die Regelungseinheit an:
1. Ziehen Sie die Kabel in den Rahmen auf der Rückseite der Regelungseinheit.
2. Schließen Sie die Kabel an die Klemmen der ZBIB-Karte an.
1
