ABB ACS880-04 Hardwarehandbuch Seite 57

Flachbauweise (Option +C173 + 0B051)
￭

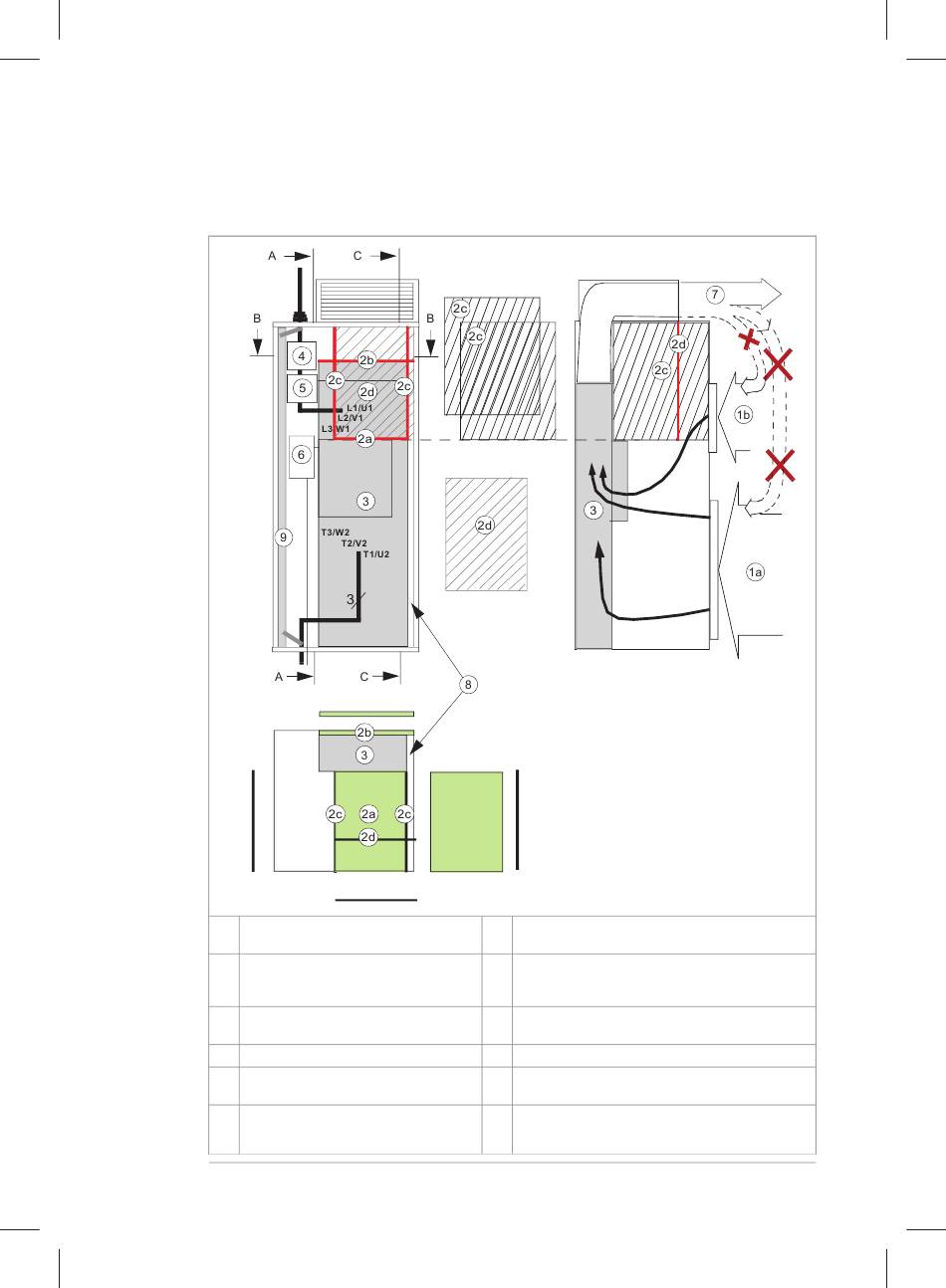

Diese Abbildung zeigt die Lage des Luftschottblechs in einem Beispiel-Schaltschrank.
B – B
1a Luftstrom zum Frequenzumrichtermodul,
max. 40 °C (104 °F)
1b Luftstrom zu den Elektronikkarten des
Frequenzumrichters sowie den DC- und
Ausgangsstromschienen
2a Horizontale Schottbleche, die den Kühl-
luftstrom lenken
2b Waagerechtes Luftschottblech
2c Senkrechtes Luftschottblech
2d Senkrechtes Schottblech, das den Luft-
strom ins Innere des Frequenzumrichter-
moduls lenkt
Anleitung zur Planung der mechanischen Installation 57
A – A
C – C
4 Trennschalter und Sicherungen
5 Schütz
6 Regelungseinheit des Frequenzumrichtermoduls.
7 Abluft
8 Spalt zwischen Vorderseite des Frequenzumrichter-
moduls und Schrankwand für den Kühlluftstrom
9 Schrank-Erdungsschiene (PE)
