Komponenten des COMBI-Modul 167
2 Komponenten des COMBI-Modul 167
2.1 Stromversorgung
Das COMBI-Modul 167 besitzt zwei getrennte Stromversorgungs-
eingänge.
Der Eingang 24 VDC-CPU versorgt den Controllerteil und die Relais
des COMBI-Moduls 167. Die typische Stromaufnahme beträgt
80..100 mA.
Am Eingang 24 VDC- Ext. werden die Transistorausgänge
(OUT8..15) und PWM-Ausgänge (OUT16..17) versorgt. Die
Stromaufnahme ist abhängig von der angeschlossenen Last an diesen
Ausgängen und kann max. 4 A betragen.

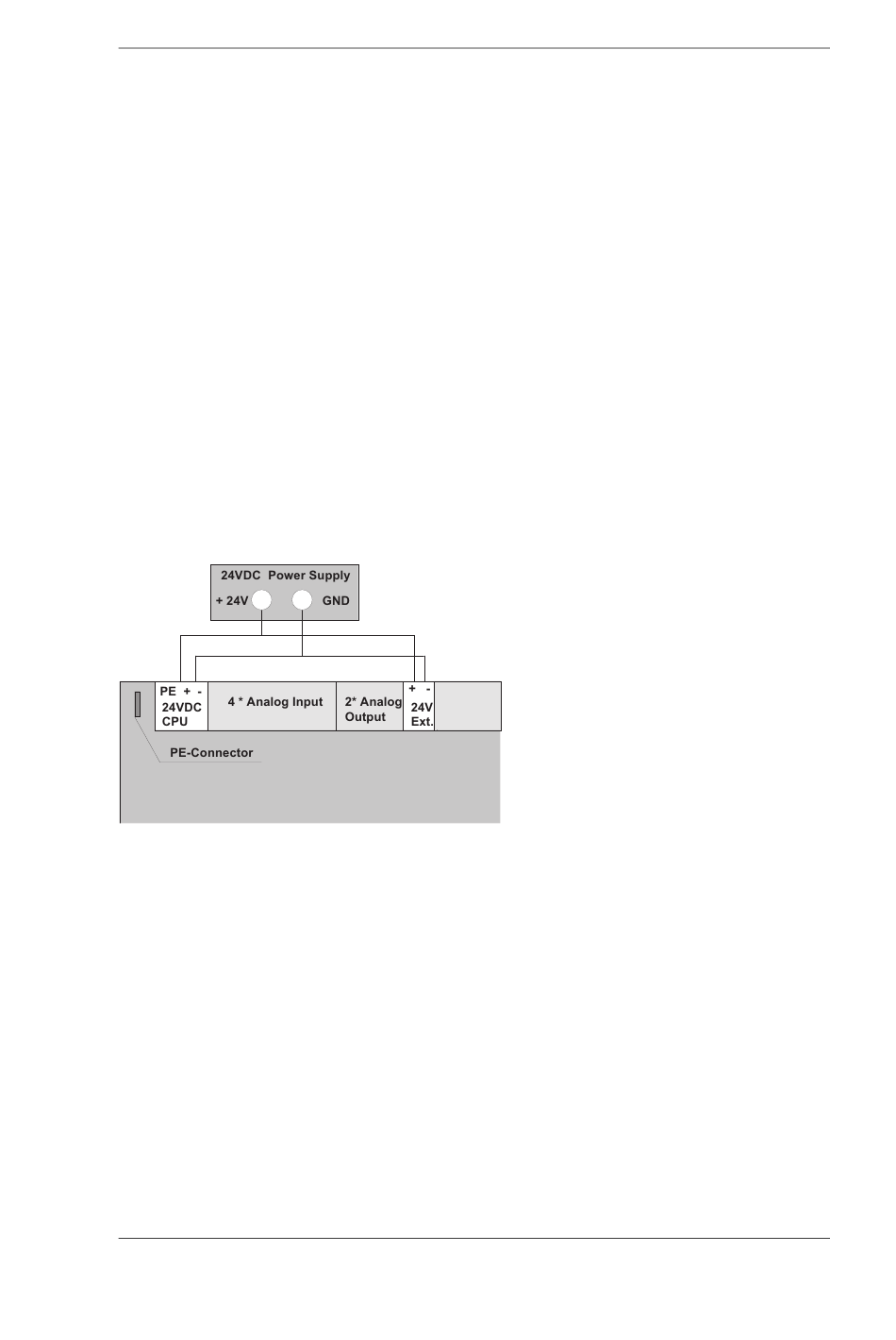

Bild 4:
Anschluß der Stromversorgung
Die Stromversorgungseingänge sind verpolungsgeschützt durch
jeweils eine Diode im positiven Spannungseingang. Die Anschlüsse
dürfen nicht auf die analogen Eingänge bzw. Ausgänge gesteckt
werden, weil diese dabei zerstört werden können.
Der Flachstecker neben der 24 VDC-CPU dient als PE-Anschluß.
Dieser ist unbedingt mit einem kurzen, niederohmigen Kabel mit dem
Erdpotential zu verbinden.
© PHYTEC Elektronik GmbH 2001
7
