COMBI-Modul 167 – phyPS-404
2.2.2 Relais-Ausgänge

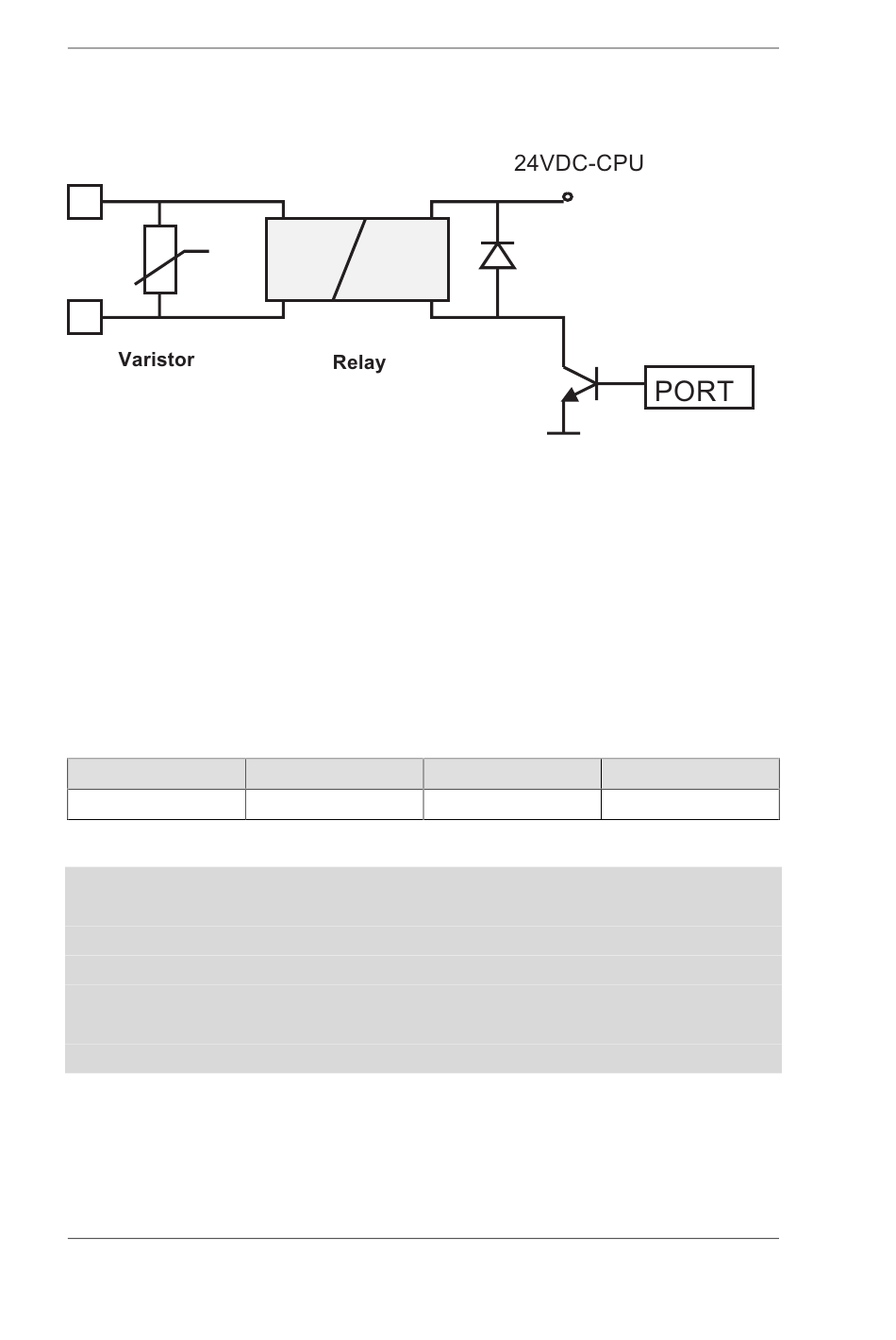

Bild 7:
Aufbau der Relaisausgänge
Das COMBI-Modul 167 besitzt 8 Relaisausgänge die High-Aktiv
angesteuert werden. Die Relais haben eine maximale Strombelastung
von 2 A bei 250 VAC (optional sind 5 A-Typen bestückbar).
Als Relais werden Schließer mit einem Kontakt eingesetzt. Jedes
Relais ist mit einem 250 V Varistor gegen Überspannung geschützt.
Zu beachten sind die Schaltzeiten und Prellzeiten, wie sie im
Kapitel 6, „Technische Daten" angegeben sind.
Ausgang
OUT0..OUT7
Tabelle 2:
Funktion und Ports der Relais
Achtung!
Wenn die Relais mit unterschiedlichen Spannungen geschaltet werden
z.B. 220 V und 24 V, muß zwischen den zu schaltenden Spannungen
ein Relais ungenutzt bleiben.
Es sind außerdem die landesüblichen technischen Normen über den
Umgang mit Netzspannungen zu berücksichtigen.
Bei Fragen wenden Sie sich bitte an unsere technische Hotline.
10
PORT
P8.0...P8.7
© PHYTEC Elektronik GmbH 2001
Pegel
Funktion
High
Schließer
L-540d_2
