Komponenten des COMBI-Modul 167
2.2.3 24 V-Ausgänge

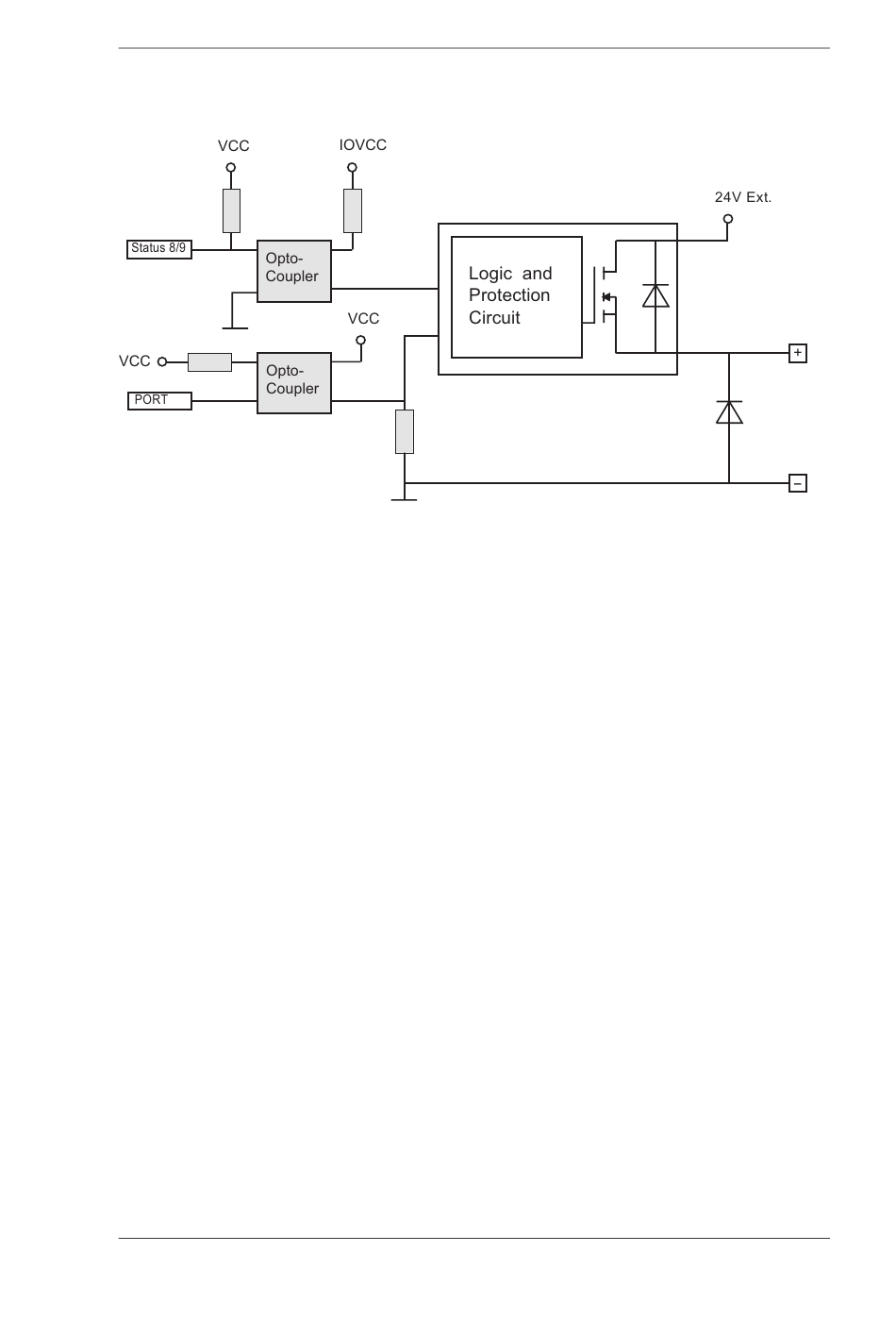

Bild 8:
Aufbau der 24 V Ausgänge
Das COMBI-Modul 167 besitzt 8 Low-Aktive kurzschlußfeste
24 V-Ausgänge mit einer Schaltzeit von 400 µs. Der maximale
Laststrom je 24 V-Ausgang beträgt 0,5 A bei ohmscher Last. Die
Summe der Lastströme aller Ausgänge OUT8..OUT17 darf 4 A nicht
überschreiten.
Ein Kurzschluß (ab 1.5..2 A) auf den Ausgängen OUT8/9,
OUT10/11, OUT12/13 bzw. OUT14/15 wird als Status durch eine
rote LED angezeigt. Der Statuspegel ist über das Chip-Select Signal
/CS4 vom Controller lesbar und rücksetzbar. Die Signale sind durch
Optokoppler galvanisch getrennt und zeigen einen Kurzschluß mit
einen Low-Pegel an. Der Statusausgang der Transistoren ist nicht
statisch, sondern der Transistor versucht nach einen gewissen Zeit
wieder einzuschalten und schaltet damit den Statuspegel auf High.
