2.3.2 Analoge Ausgänge

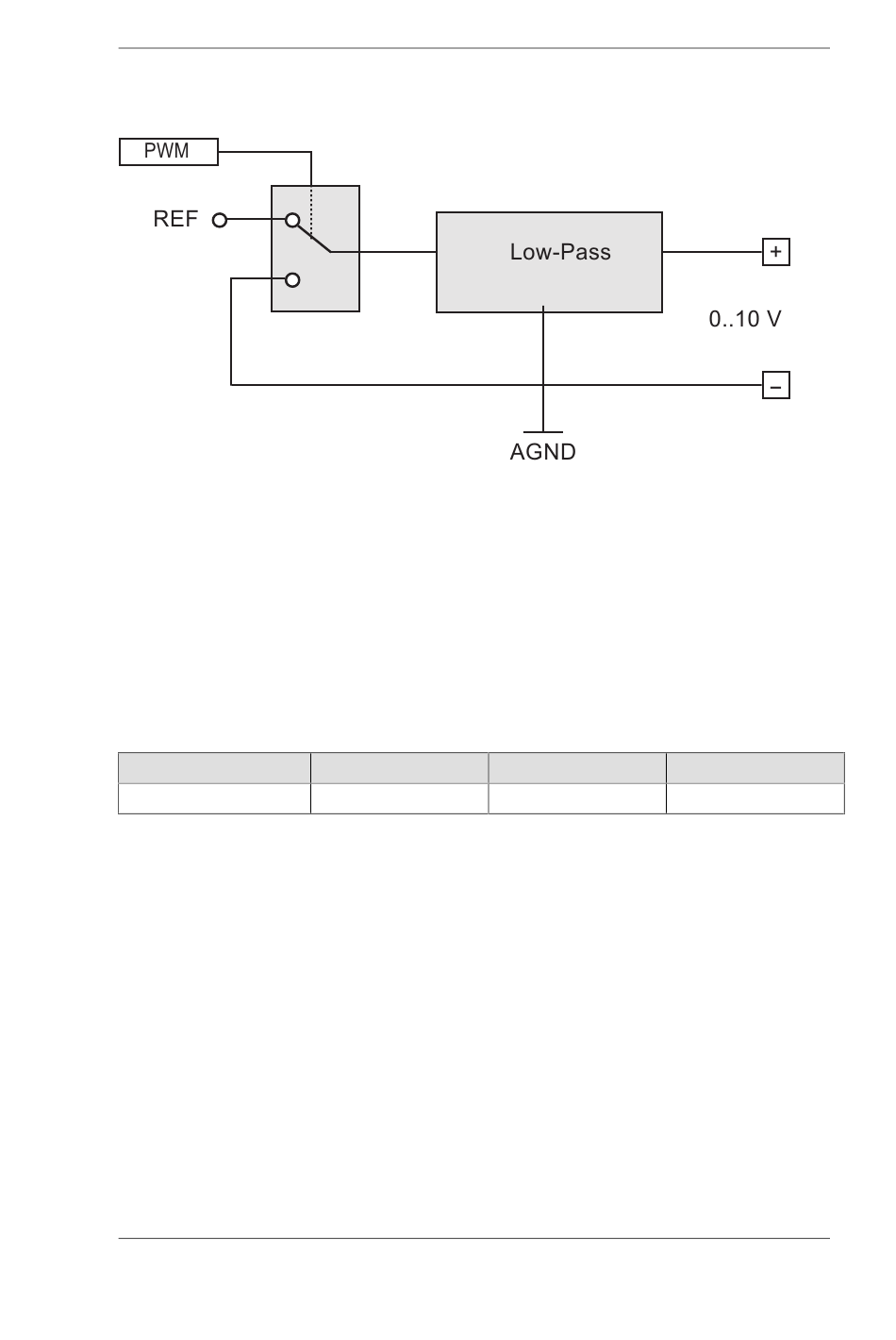

Bild 11:
Aufbau der analogen Ausgänge
Für die Ausgabe von bis zu zwei kontinuierlichen Signalen im
Bereich von 0 - 10 V werden die PWM-Ausgänge an Port P7.2 und
P7.3 in Verbindung mit je einem aktiven Tiefpaß verwendet. Es wird
eine Genauigkeit von ± 1 % erreicht bei einer Auflösung von 8-bit.
Eine höhere Auflösung ist möglich, jedoch verringert sich dann die
Genauigkeit, da diese abhängig von der gewählten Grundfrequenz,
d.h. Auflösung des PWM-Signals ist.
Analog
AOUT0,AOUT1
Tabelle 8:
Funktion und Ports analogen Ausgänge
© PHYTEC Elektronik GmbH 2001
Komponenten des COMBI-Modul 167
PORT
P7.2,P7.3
L-540d_2
Spannung
0..10V
Auflösung
8-bit
15
