2.6.2 DIP-Switch S300
0
1
2
3
MSB
2
2
2
2
DIP-Switch
HEX-Switch
S300
S301

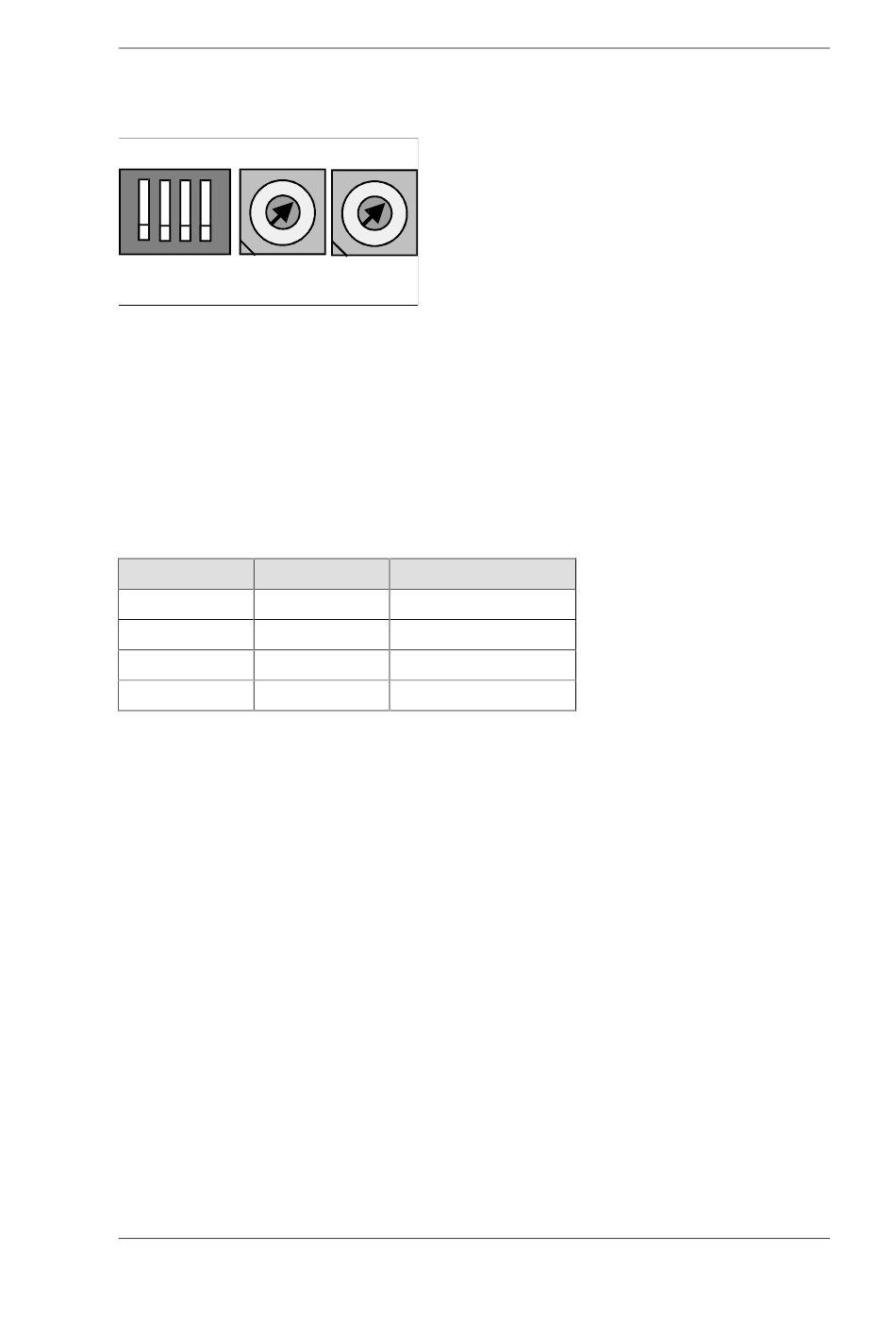

Bild 13:
DIP-Switch S300
Das COMBI-Modul 167 verfügt über einen 4fach DIP-Switch. Der
DIP-Switch befindet sich im Inneren des COMBI-Modul Gehäuses.
Er hat keine EMV-Schutzschaltung und ist zur Vorkonfiguration des
Moduls gedacht, nicht als Bedienelement während des Betriebs. Er ist
über Basisadresse + 0 vom Chip-Select Signal /CS4 erreichbar. Die
Werte sind High-Aktiv auf den Datenleitungen D0..D3 lesbar.
Schalter
Wert
0
S300
2
1
S300
2
2
S300
2
3
S300
2
Tabelle 16: Funktion und Ports des DIP-Switch
Bei der Verwendung des DIP-Switch in der Software sind die
Prellzeiten bei Schaltvorgängen zu berücksichtigen. In CAN
Applikationen wird der DIP-Switch zur Einstellung der Bitrate
verwendet.
© PHYTEC Elektronik GmbH 2001
Komponenten des COMBI-Modul 167
LSB
HEX-Switch
S302
Datenleitung
D0
D1
D2
D3
L-540d_2
