Die Eingänge sind untereinander, sowie gegen den Controllerkern
über Optokoppler getrennt. Da die Eingänge untereinander potential-
frei sind, können sie durch die 24 VDC oder der 24 VDC-GND

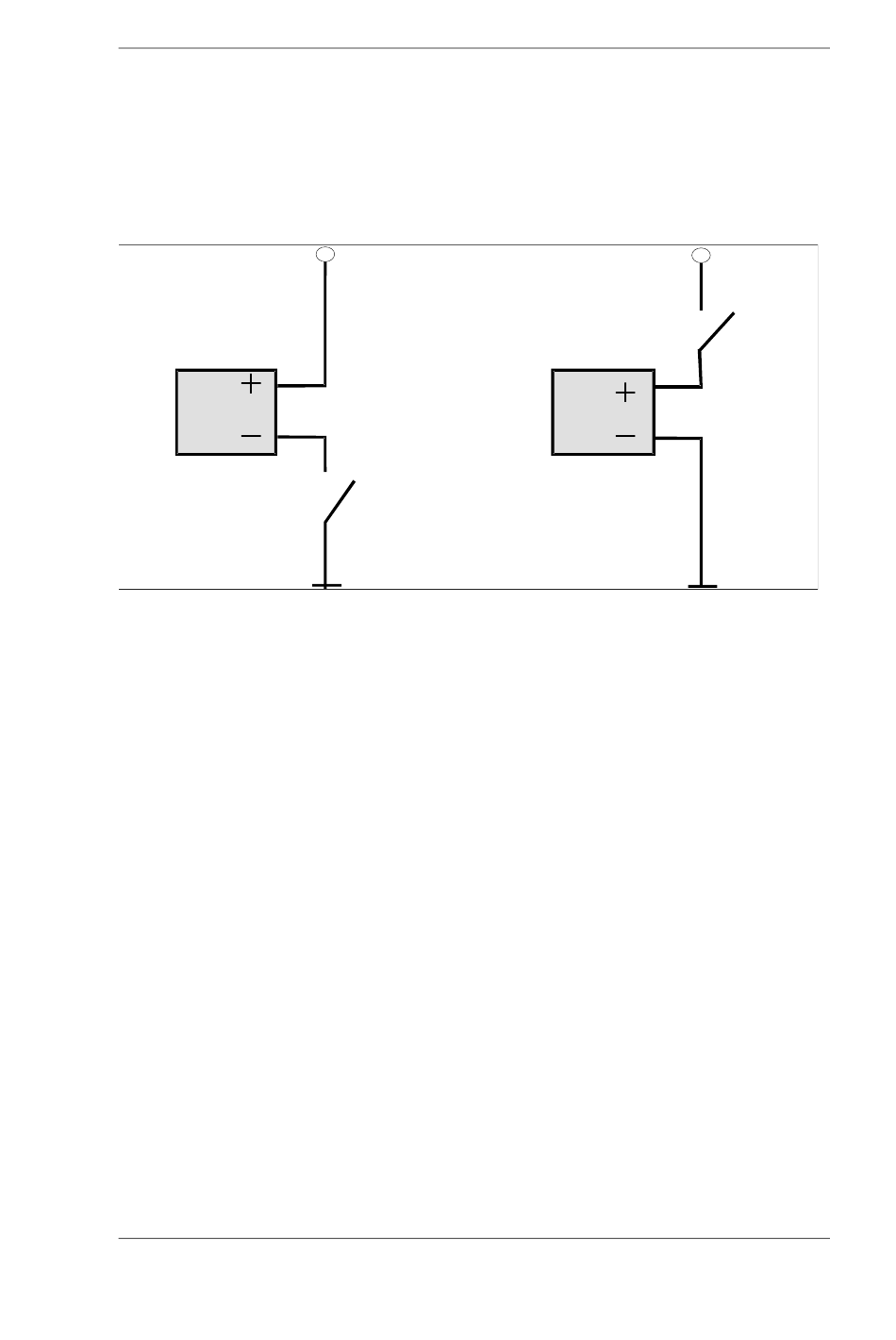

eingeschaltet werden. Das nachfolgende Bild 6 stellt die zwei An-
schlußmöglichkeiten der Eingänge dar:
Low-Side
Input
Bild 6:
Eingangsbeschaltung
