COMBI-Modul 167 – phyPS-404
2.3 Analoge Eingange und Ausgänge
2.3.1 Analoge Eingänge

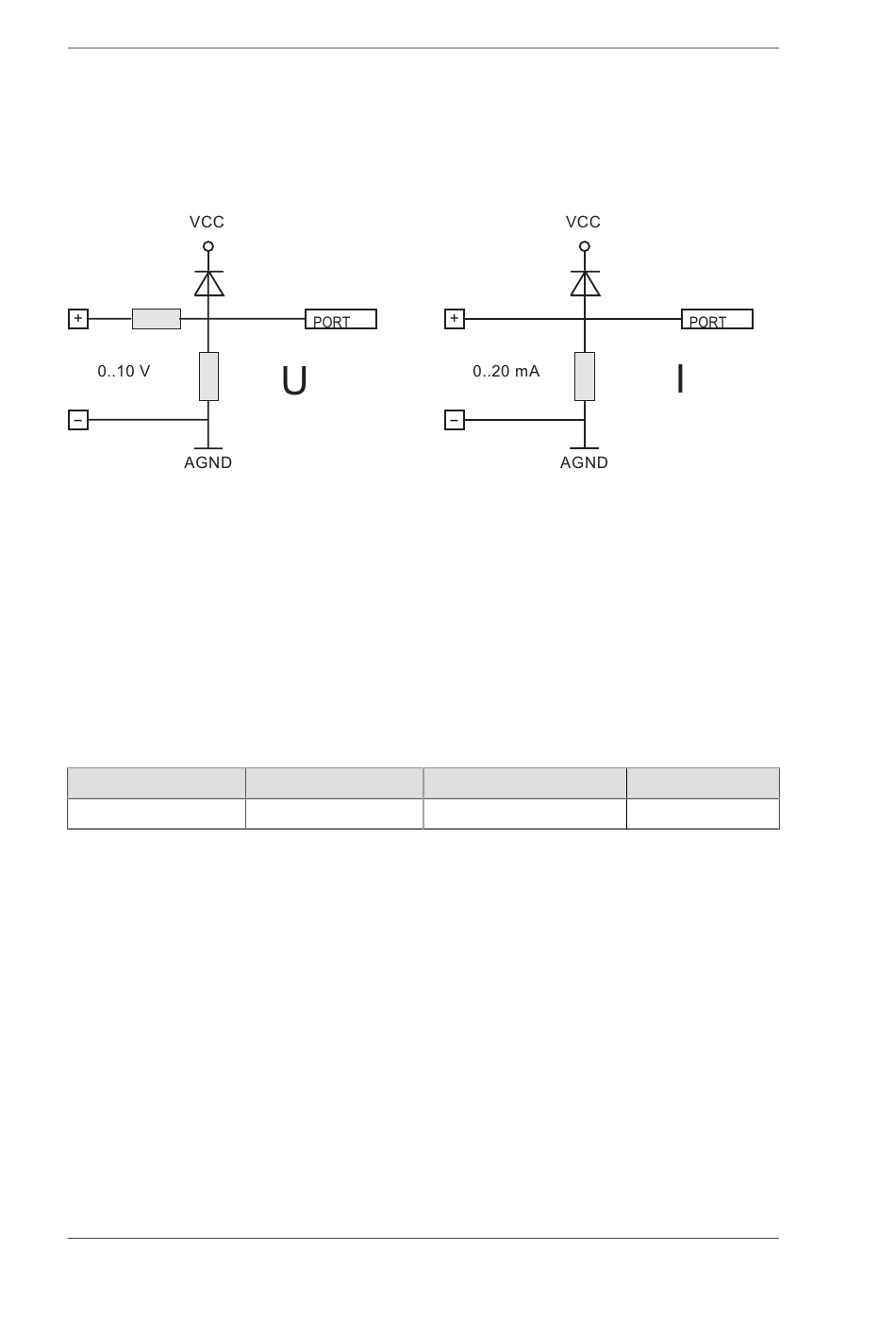

Bild 10:
Aufbau analoge Eingänge
In der Standardkonfiguration verfügt das COMBI-Modul 167 über
4 analoge Eingänge für einen Spannungsbereich von 0 - 10 V und ei-
ner Auflösung von 10-bit. Optional können die Spannungseingänge
durch Stromeingänge mit 0..20 mA ersetzt werden.
Für die Analog-Digital-Wandlung wird der interne A/D-Wandler des
C167 benutzt. Die analogen Eingänge befinden sich auf den Port-
Leitungen P5.0-P5.3.
Analog
AIN0..AIN3
Tabelle 7:
Funktion und Ports analogen Eingänge
Die analogen Eingänge dürfen nicht mit Spannungen-/Strömen von
über 10 % des angegebenen Spannungs-/Strombereich betrieben
werden. Höhere Werte können zu Zerstörungen führen.
Die Schaltung der analogen Eingänge besitzt jedoch eine EMV-
Schutzschaltung die kurzzeitige Spannungsspitzen (Burst) bis
minimal 500 V jedoch maximal 2 kV abfängt.
14
PORT
Spannung/Strom
P5.0...P5.3
0..10 V/0..20 mA
© PHYTEC Elektronik GmbH 2001
Auflösung
10-bit
L-540d_2
