Auch wenn der Platzbedarf der Pumpe nur sehr gering ist, wird
empfohlen, ausreichend Platz für den Zugang bei Service- und
Wartungsarbeiten einzuplanen.

4.2 Maximaler Systemdruck

Vergewissern Sie sich, dass die Anlage, in die die Pumpe
integriert werden soll, für den maximalen Pumpendruck
ausgelegt ist.
Der maximale Zulaufdruck hängt von der Förderhöhe am
tatsächlichen Betriebspunkt ab. Die Summe aus Zulaufdruck und
Förderhöhe darf den maximalen Systemdruck nicht überschreiten.
Wir empfehlen, ein Überströmventil zu installieren, damit der
Enddruck den maximalen Systemdruck nicht überschreitet und die
Pumpe so geschützt wird.
Weitere Informationen
16.1 Betriebsbedingungen

5. Mechanische Installation

WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Stromversorgung ab, bevor Sie
Arbeiten am Produkt beginnen. Stellen Sie sicher, dass
die Stromversorgung nicht versehentlich wieder
eingeschaltet werden kann.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Stellen Sie die Pumpe horizontal auf, um
Kondenswasserbildung in der elektrischen Isolierung
im Schaltkasten zu vermeiden.
WARNUNG
Chemische Gefährdung
Tod oder schwere Körperverletzungen
‐
Bevor die Pumpe zum Fördern von Trinkwasser
eingesetzt werden kann, muss sie gründlich mit
sauberem Wasser durchgespült werden.
WARNUNG
Biologische Gefährdung
Tod oder schwere Körperverletzungen
‐
Bevor die Pumpe zum Fördern von Trinkwasser
eingesetzt werden kann, muss sie gründlich mit
sauberem Wasser durchgespült werden.

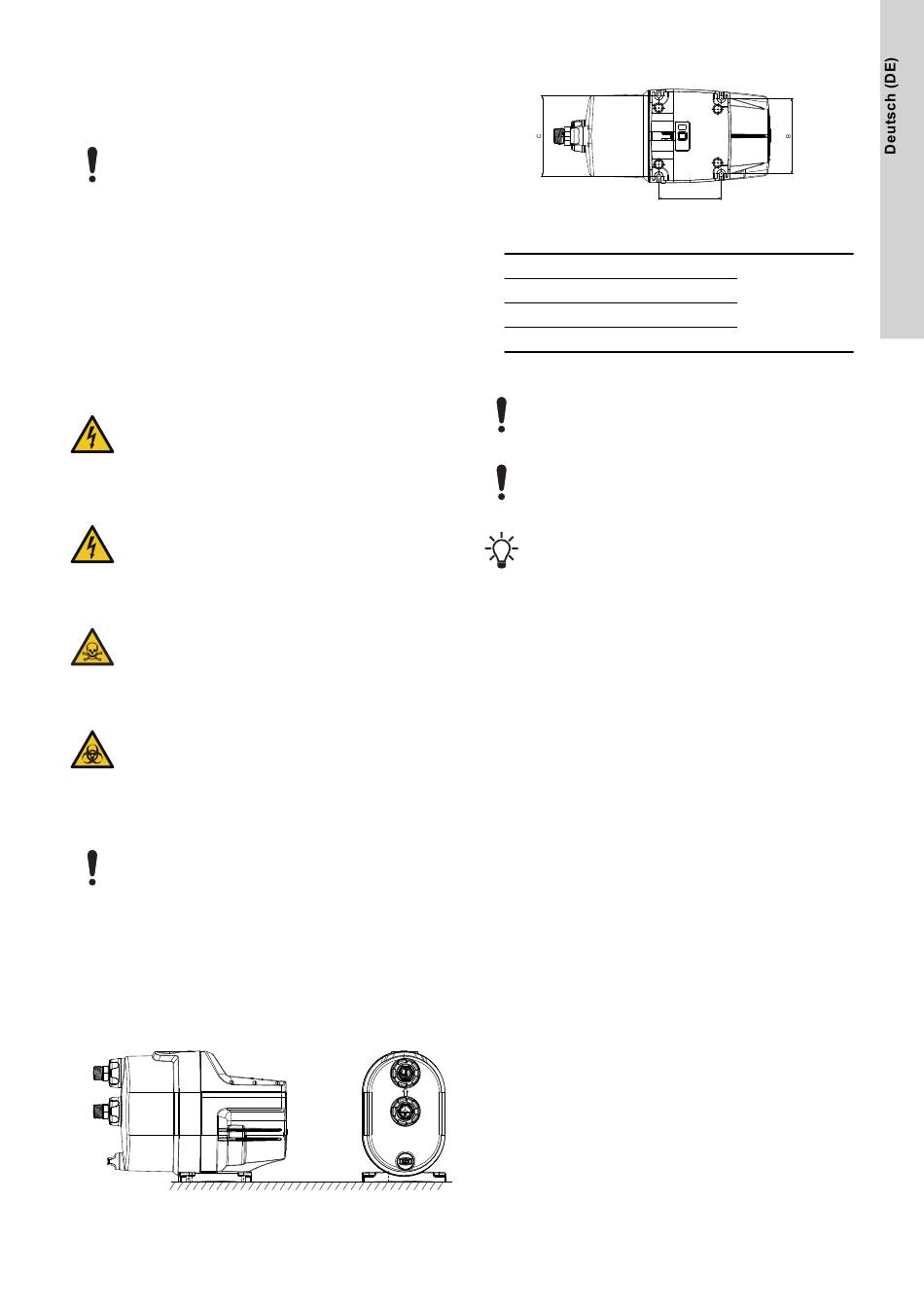

5.1 Ausrichten und Montieren des Produkts

Stellen Sie das Produkt immer waagerecht auf. Eine
höhere Neigung kann aufgrund von Kondensation in der
elektrischen Isolierung einen Stromschlag im
Steuerkasten verursachen.
1. Platzieren Sie das Produkt in einer waagerechten Position mit
einem maximalen Neigungswinkel von +/- 5°. Die Grundplatte
muss nach unten zeigen.
2. Befestigen Sie das Produkt auf einem festen, waagerechten
Fundament. Verwenden Sie dafür Schrauben und die
vorgebohrten Löcher in der Grundplatte.
Waagerechtes Fundament
Grundplatte
[mm (Zoll)]
A 135 (5,3)
B 163 (6,4)
C 174 (6,9)
5.2 Anschließen des Rohrleitungsnetzes
Vergewissern Sie sich, dass die Rohrleitungen nicht auf
der Pumpe lasten.
Die Überwurfmuttern an den Zulauf- und Druckstutzen
müssen immer per Hand gelöst bzw. festgezogen werden.
Beschädigungen der Bauteile für den Zu- und Ablauf
erhöhen das Risiko von Undichtigkeiten.
Es wird empfohlen, Absperrventile auf der Zulauf- und
Druckseite der Pumpe zu montieren.
1. Lösen Sie die Überwurfmuttern an den Zulauf- und
Druckstutzen per Hand.
2. Dichten Sie die Rohrrfittings mit Gewindedichtband ab.
3. Verschrauben Sie die Anschlüssstücke für den Zulauf- und
Druckstutzen vorsichtig mit den Rohrfittings. Verwenden Sie
dazu einen Schraubenschlüssel oder ein ähnliches Werkzeug.
Belassen Sie die Überwurfmutter auf dem Rohrfitting, nachdem
Sie es von der Pumpe entfernt haben. Um das Anschließen der
Zulauf- und Ablaufleitungen zu vereinfachen, sind die Pumpen
mit flexiblen Anschlüssen (±5°) ausgestattet.
4. Bringen Sie die Anschlüsse an den Zu- und Ablauf an, indem
Sie mit einer Hand die Anschlüsse festhalten und mit der
anderen Hand die Überwurfmuttern festziehen.
A
