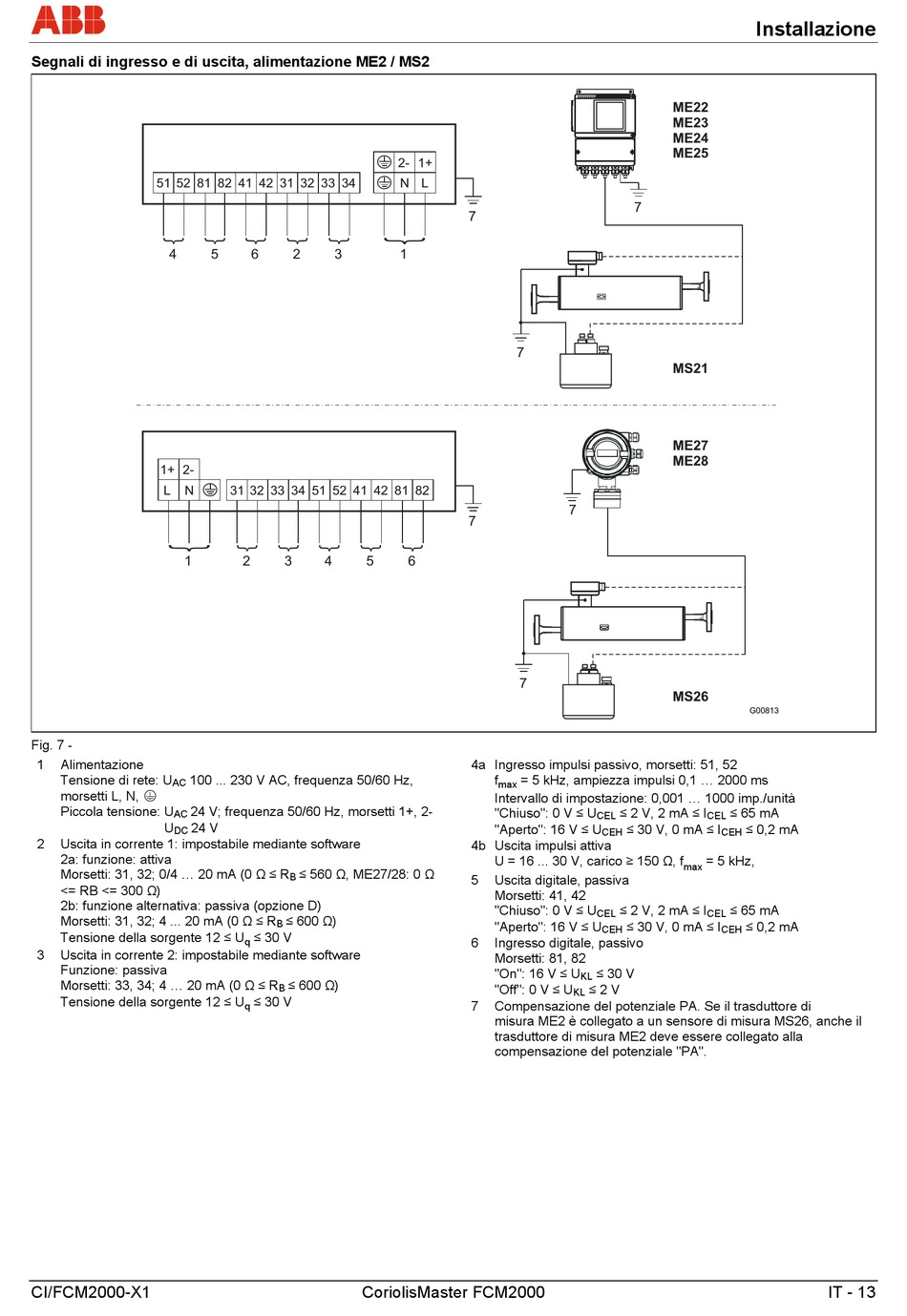

Segnali di ingresso e di uscita, alimentazione ME2 / MS2
51 52 81 82 41 42 31 32 33 34
4
1+ 2-
L N
1
Fig. 7 -
1 Alimentazione
Tensione di rete: U 100 ... 230 V AC, frequenza 50/60 Hz,
AC
morsetti L, N,
Piccola tensione: U 24 V; frequenza 50/60 Hz, morsetti 1+, 2-
AC
Piccola tensione: U 24 V
DC
2 Uscita in corrente 1: impostabile mediante software
2a: funzione: attiva
Morsetti: 31, 32; 0/4 ... 20 mA (0 Ω ≤ R
<= RB <= 300 Ω)
2b: funzione alternativa: passiva (opzione D)
Morsetti: 31, 32; 4 ... 20 mA (0 Ω ≤ R
Tensione della sorgente 12 ≤ U
3 Uscita in corrente 2: impostabile mediante software
Funzione: passiva
Morsetti: 33, 34; 4 ... 20 mA (0 Ω ≤ R
Tensione della sorgente 12 ≤ U
CI/FCM2000-X1
5 6 2 3
31 32 33 34 51 52 41 42 81 82
2 3 4 5
≤ 560 Ω, ME27/28: 0 Ω
B
≤ 600 Ω)
B
≤ 30 V
q
≤ 600 Ω)
B
≤ 30 V
q
CoriolisMaster FCM2000
2- 1+
N L
7
1
7
7
7
6
7
4a Ingresso impulsi passivo, morsetti: 51, 52
f = 5 kHz, ampiezza impulsi 0,1 ... 2000 ms
max
Intervallo di impostazione: 0,001 ... 1000 imp./unità
"Chiuso": 0 V ≤ U
"Aperto": 16 V ≤ U
4b Uscita impulsi attiva
U = 16 ... 30 V, carico ≥ 150 Ω, f
5 Uscita digitale, passiva
Morsetti: 41, 42
"Chiuso": 0 V ≤ U
"Aperto": 16 V ≤ U
6 Ingresso digitale, passivo
Morsetti: 81, 82
"On": 16 V ≤ U
"Off": 0 V ≤ U
7 Compensazione del potenziale PA. Se il trasduttore di
misura ME2 è collegato a un sensore di misura MS26, anche il
trasduttore di misura ME2 deve essere collegato alla
compensazione del potenziale "PA".
ME22
ME23
ME24
ME25
7
MS21
ME27
ME28
MS26
≤ 2 V, 2 mA ≤ I ≤ 65 mA
CEL CEL
≤ 30 V, 0 mA ≤ I
CEH CEH
= 5 kHz, 
max
≤ 2 V, 2 mA ≤ I ≤ 65 mA
CEL CEL
≤ 30 V, 0 mA ≤ I
CEH CEH
≤ 30 V
KL
≤ 2 V
KL
Installazione
G00813
≤ 0,2 mA
≤ 0,2 mA
IT - 13
