- Seite 1 WTX Inbetriebnahme Eugenia Kohl C O N F I D E N T I A L...
- Seite 2 Vergleich WTX110 zu WTX120 C O N F I D E N T I A L...
- Seite 3 WTX120 vs. WTX110 C O N F I D E N T I A L...
- Seite 4 WTX120 vs. WTX110 WTX120 WTX110 Standardverwiegung Füller- Anwendung Prüf-Verwiegung (statisch) Zähler Anwendung Anschluss Analoge DMS basierte Sensoren Hutschienenmontage Schalttafeleinbau Wandmontage Extern mit BlackBox Spannungsversorgung 12-30 VDC Spannungsversorgung 110-240 AC Externe Batterie 12-30 VDC C O N F I D E N T I A L...
- Seite 5 WTX120 vs. WTX110 C O N F I D E N T I A L...
- Seite 6 WTX120 vs. WTX110 WTX120 WTX110 Eichzertifikate OIML/NAWI/ eichfähige Datenspeicherung Eigensichere Installation in Kombination mit Zenerbarriere Profinet Ethernet/IP Profibus DP Modubus-TCP Ethernet TCP-IP für Panel X USB 2.0 für Tastaur, Drucker oder Update Panel X Serielle Schnittstelle (RS485, RS232) Analog Ausgang/ Digitale Ein-und Ausgänge C O N F I D E N T I A L...
-

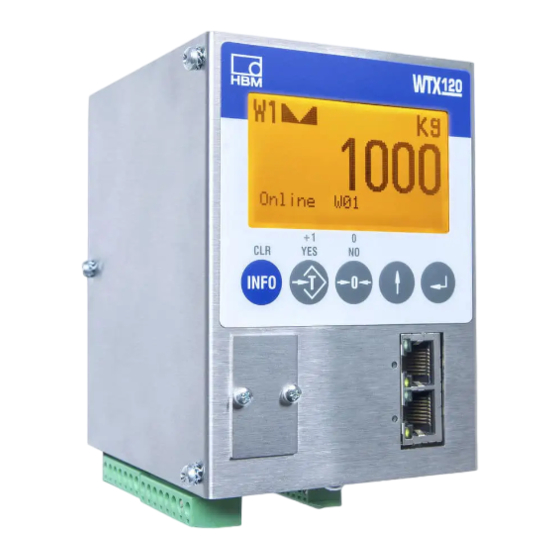

Seite 7: Wtx120 Anschluss
WTX120 Anschluss Feldbusse C O N F I D E N T I A L... - Seite 8 WTX120 Anschluss Versorgungsspannung und digitale Ausgänge Analog Ausgang und digitale Ein- und Ausgänge Ethernet TCP/ IP Externes Display Serielle Schnittstellen Wägezellenanschluß C O N F I D E N T I A L...
-
Seite 9: Wtx10 Anschluss
WTX10 Anschluss C O N F I D E N T I A L... -
Seite 10: Softkey - Beispiel Wtx110
Softkey – Beispiel WTX110 C O N F I D E N T I A L... -
Seite 11: Beispiel Passwort Eingabe
Beispiel Passwort Eingabe Passwort eingeben Passwort ist immer 324 Mit ok (F5) bestätigen WTX einschalten C O N F I D E N T I A L... - Seite 12 Beispiel Passwort Eingabe C O N F I D E N T I A L...
- Seite 13 Beispiel Passwort Eingabe C O N F I D E N T I A L...
- Seite 14 ERSTINBETRIEBNAHME C O N F I D E N T I A L...
- Seite 15 Quick Start Guide Sensor anschließen Sensor Parameter hinterlegen Kalibrierung der Waage Evtl. zusätzliche Parameter einstellen Einstellungen sichern C O N F I D E N T I A L...
- Seite 16 Inbetriebnahme via PanelX WTX110 PW6 3kg C O N F I D E N T I A L...
- Seite 17 C O N F I D E N T I A L...
- Seite 18 Fehler: range error Veraltete Firmware: aktuelle V1.3.0 installieren Kostenlos verfügbar auf www.hbm.com C O N F I D E N T I A L...
- Seite 19 Fehler: range error Firmwareupdate aufspielen Über PanelX Über USB Port • Neue Firmware auf USB Stick laden • Mit dem Navigation Pilot unter Service Mode -> Application -> General Setups -> load applications die Firmware laden und sichern C O N F I D E N T I A L...
- Seite 20 Es wird keine Verbindung zum PanelX aufgebaut. Wurde die IP Adresse geändert? SSL Zertifikat muss aktualisiert werden. Kurzanleitung zum Update kann zur Verfügung gestellt werden Besonderheit: Update erfolgt nur mit einer angeschlossenen Last. IP Adresse unverändert? ...
- Seite 21 wie erfolgt die Übertragung zur SPS? Die Übertragung erfolgt über Datenworte (max. 26 Datenworten) Es können auch nur z.B. 8 Datenworte eingetragen werden Bei der Konfiguration kann man aber zwischen 32 und 64 Datenworten auswählen? • Die Differenz zu den 26 max. Datenworten werden mit leeren Datenworten gefüllt.
- Seite 22 Fragen an sales-wtoem-germany@hbm.com C O N F I D E N T I A L...
- Seite 23 Thank You www.hbm.com www.hbkworld.com | © HBK – Hottinger, Brüel & Kjær | All rights reserved C O N F I D E N T I A L...
