14
5.5
Anschluss der Module an den Bedienteilbus
Die Busleitungen müssen in demselben Kabel liegen.
Die Entfernung des Bedienteils (oder eines anderen an den Bedienteilbus
angeschlossenen Moduls) von der Zentrale kann bis zu 300 m betragen.
Module, die in großer Entfernung von der Zentrale installiert werden, können lokal aus
einer unabhängigen Stromquelle versorgt werden.
Die Spannungsversorgung, an Klemmen des LCD-Bedienteils bei eingeschalteter
Beleuchtung der Tasten und des Displays gemessen, sollte nicht unter 11 V fallen.

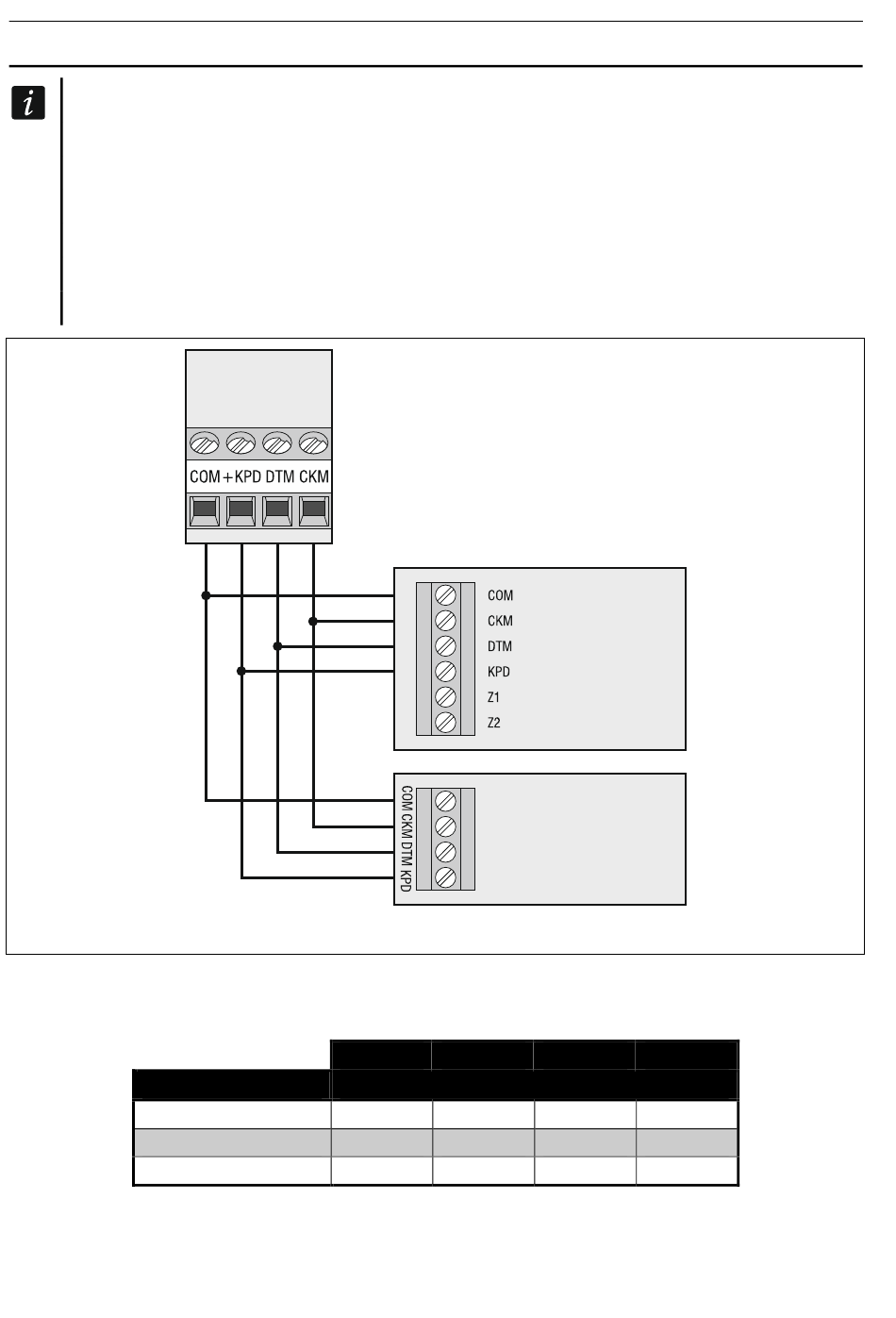

Abb. 3. Anschluss der Bedienteile (andere Geräte werden genauso angeschlossen).
Die Tabelle 1 zeigt die Anzahl der Leiter, die bei der Anwendung des Kabels im Ader-
Durchmesser 0,5 mm für den richtigen Anschluss des Moduls an den Bus, erforderlich sind.
Entfernung
bis zu 100 m
100-200 m
200-300 m
INTEGRA Plus
+KPD
Errichteranleitung
COM
Anzahl der Leiter
1
1
2
2
4
4
Tabelle 1.
INT-KLCD
INT-KLCDR
INT-KLCDS
CKM
DTM
1
1
1
1
2
2
SATEL
