5.5.1

Adressierung der an den Bedienteilbus angeschlossenen Module

Jedes an den Bedienteilbus anzuschließende Modul muss eine individuelle Adresse aus
dem Bereich von 0 bis 7 haben. Die Adressen dürfen sich nicht wiederholen (Module mit
gleichen Adressen werden von der Zentrale nicht bedient). Es wird empfohlen, die Adressen,
von 0 beginnend, nacheinander zuzuteilen.
In den Bedienteilen wird die Adresse zuvor eingestellt. Werksseitig wird die Adresse 0
eingestellt. Nach der Inbetriebnahme der Alarmzentrale mit Werkseinstellungen werden alle
an den Bus angeschlossene Bedienteile bedient, ohne Rücksicht auf die eingestellten
Adressen. Dies erlaubt, in den Bedienteilen richtige und individuelle Adressen einzustellen
und die Identifizierung der an den Bus angeschlossenen Geräte durchzuführen.
In anderen an den Bedienteilbus angeschlossenen Modulen wird die Adresse anhand
der DIP-Schalter oder der Pins eingestellt.
Programmieren der Bedienteiladresse mithilfe der Servicefunktion
1. Geben Sie das Servicekennwort ein (werksseitig 12345) und drücken Sie
2. Mithilfe der Tasten  oder  finden Sie in der Funktionsliste die Position
S
ERVICEMODUS
3. Starten Sie die Funktion A
I
DENTIFIZIERUNG
4. Auf den Displays aller an die Zentrale angeschlossenen Bedienteile wird
die Meldung wie in Abbildung 4 erscheinen.

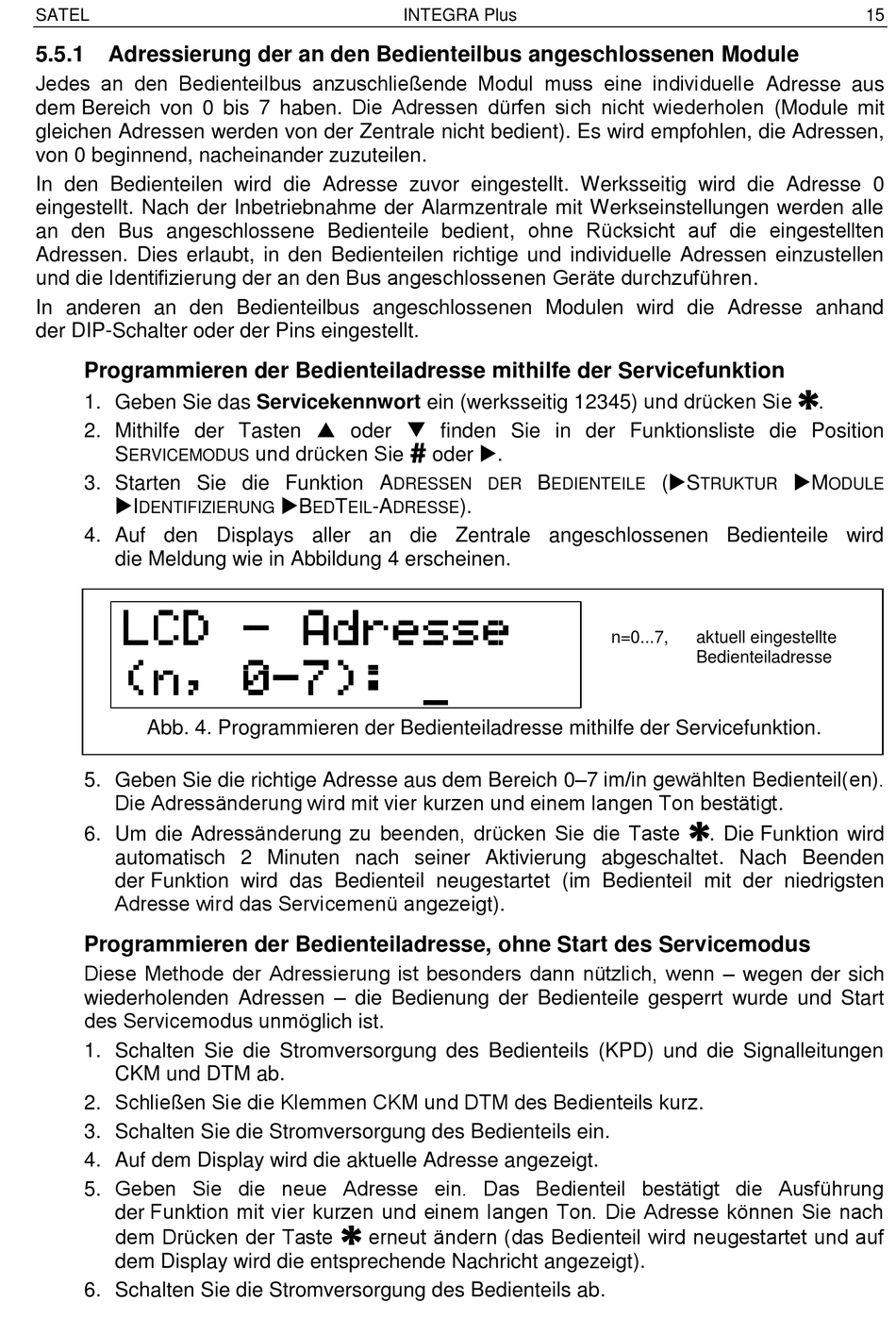

Abb. 4. Programmieren der Bedienteiladresse mithilfe der Servicefunktion.
5. Geben Sie die richtige Adresse aus dem Bereich 0–7 im/in gewählten Bedienteil(en).
Die Adressänderung wird mit vier kurzen und einem langen Ton bestätigt.
6. Um die Adressänderung zu beenden, drücken Sie die Taste
automatisch 2 Minuten nach seiner Aktivierung abgeschaltet. Nach Beenden
der Funktion wird das Bedienteil neugestartet (im Bedienteil mit der niedrigsten
Adresse wird das Servicemenü angezeigt).
Programmieren der Bedienteiladresse, ohne Start des Servicemodus
Diese Methode der Adressierung ist besonders dann nützlich, wenn – wegen der sich
wiederholenden Adressen – die Bedienung der Bedienteile gesperrt wurde und Start
des Servicemodus unmöglich ist.
1. Schalten Sie die Stromversorgung des Bedienteils (KPD) und die Signalleitungen
CKM und DTM ab.
2. Schließen Sie die Klemmen CKM und DTM des Bedienteils kurz.
3. Schalten Sie die Stromversorgung des Bedienteils ein.
4. Auf dem Display wird die aktuelle Adresse angezeigt.
5. Geben Sie die neue Adresse ein. Das Bedienteil bestätigt die Ausführung
der Funktion mit vier kurzen und einem langen Ton. Die Adresse können Sie nach
dem Drücken der Taste
dem Display wird die entsprechende Nachricht angezeigt).
6. Schalten Sie die Stromversorgung des Bedienteils ab.
INTEGRA Plus
und drücken Sie
DRESSEN DER
B
T -A
ED EIL DRESSE
erneut ändern (das Bedienteil wird neugestartet und auf
oder .
B
EDIENTEILE
).
(S
TRUKTUR
n=0...7, aktuell eingestellte
Bedienteiladresse
. Die Funktion wird
15
.
M
ODULE
