SATEL
5.6

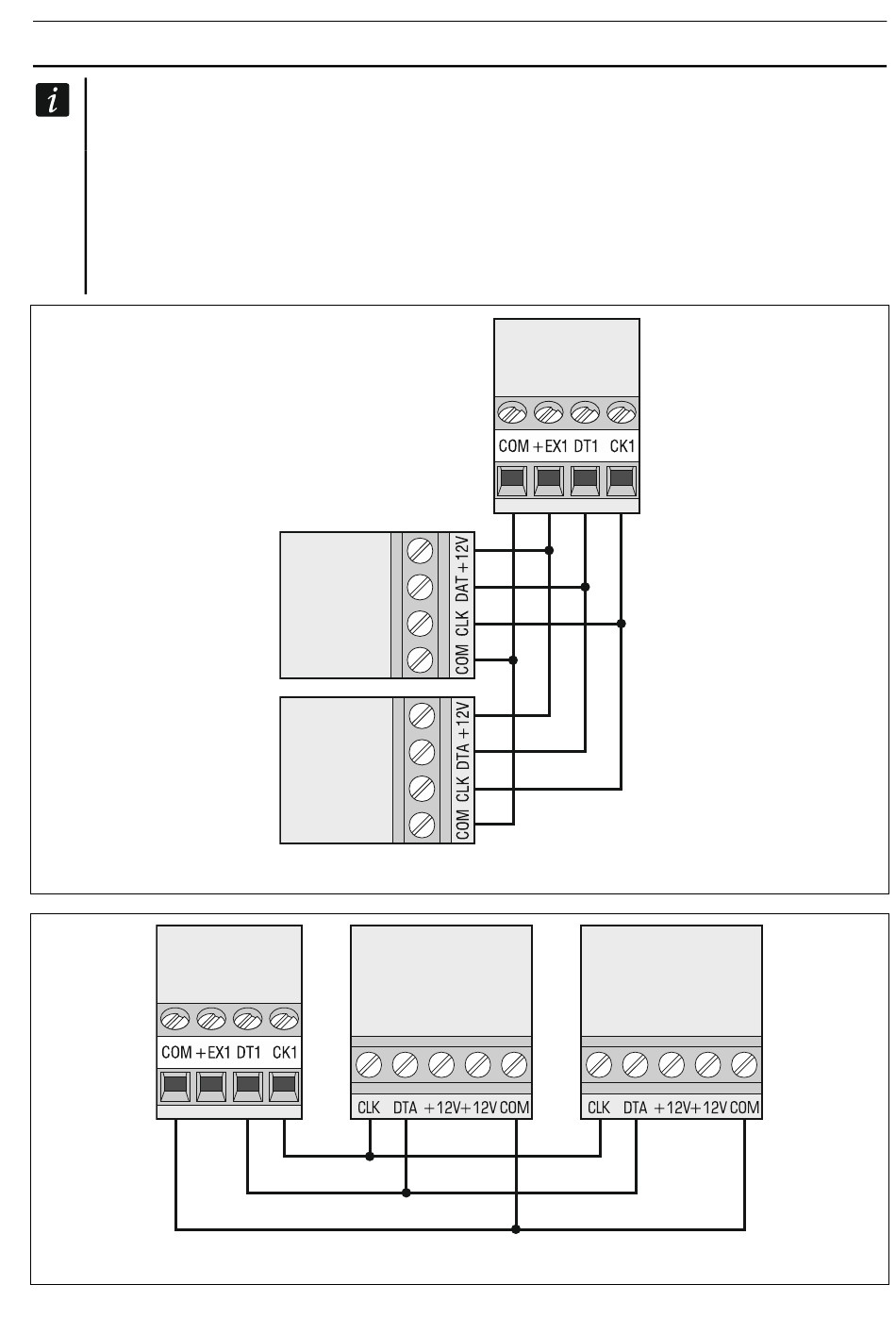

Anschluss der Module an den Modulbus
Die Busleitungen müssen in einem Kabel geführt werden.
Die Gesamtlänge der Busleitungen der Erweiterungsmodule darf nicht länger sein als
1000 m.
Ist die Entfernung zwischen der Zentrale und dem Modul nicht größer als 300 m, dann
können die Module direkt von der Zentrale versorgt werden. Bei größeren
Entfernungen soll das Modul von einer anderen Stromquelle (Netzgerät oder
Erweiterungsmodul mit Netzteil) versorgt werden.
INTEGRA Plus
INTEGRA Plus
CA-64 E
CA-64 O
Abb. 6. Anschluss der Module ohne Netzteil.
CA-64 EPS
Abb. 7. Anschluss der Module mit Netzteil.
INTEGRA Plus
CA-64 ADR
17
