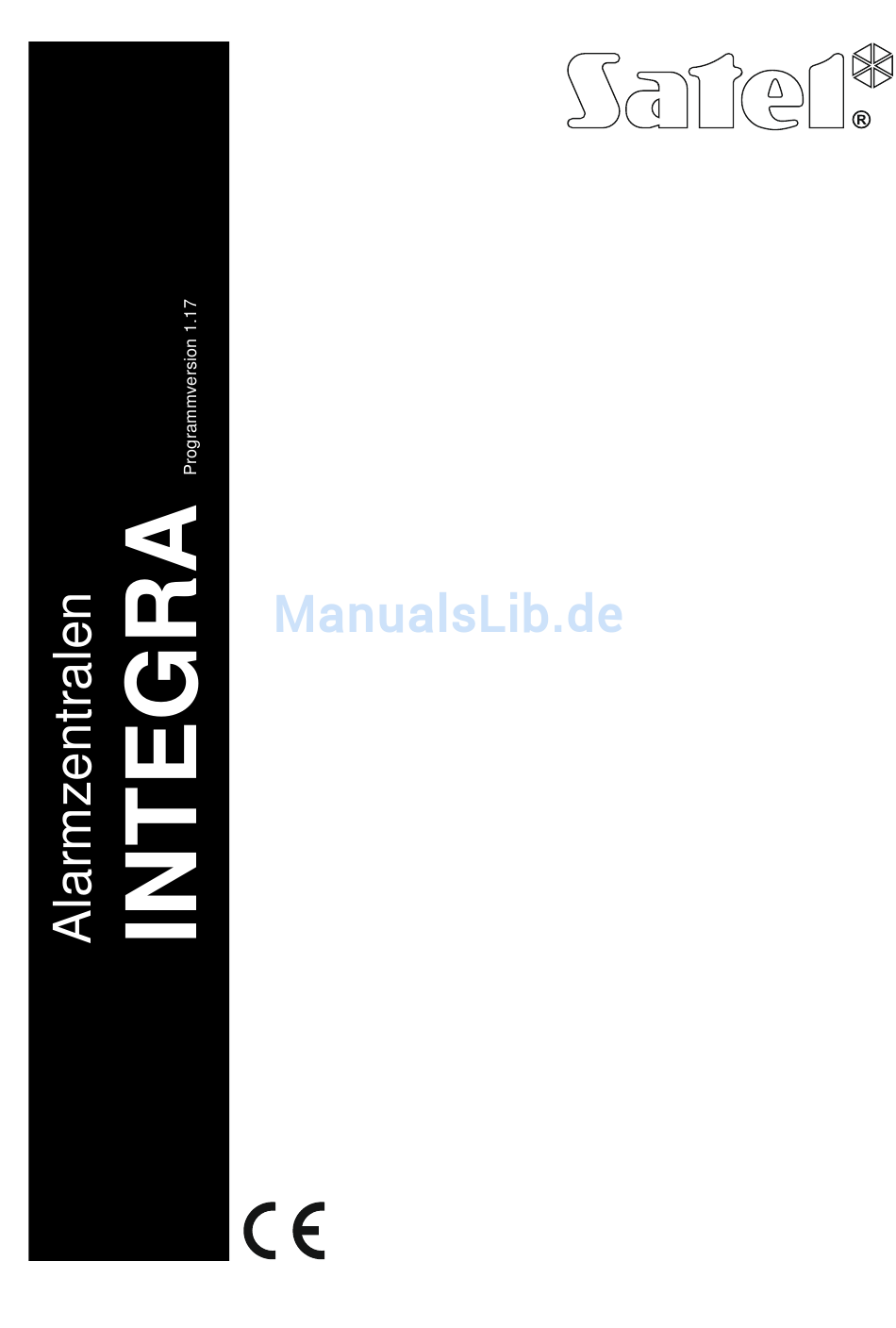

- Seite 1 ANLEITUNG FÜR DEN ERRICHTER SATEL sp. z o.o. ul. Budowlanych 66 80-298 Gdansk POLEN Tel. +48 58 320 94 00 www.satel.eu integra_i_de 05/17...
- Seite 2 Es ist nicht zulässig, die vom Hersteller nicht autorisierte Änderungen oder selbständige Reparaturen vorzunehmen, dies führt zum Verlust der Garantie. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten. Dies kann zu Veränderungen in der technischen Spezifikation und der Software führen.
- Seite 3 Änderungen in der Firmware 1.17 Ausgänge Betriebszeit eines Ausgangs können Sie mit Genauigkeit bis zu 0,1 Sekunde einstellen. Optionen Änderung der Optionsnamen: − S wurde mit SATEL- TÖRUNG DES ATEL ERVERS NICHT MELDEN ersetzt, ERVER ERBINDUNGSPROBLEME NICHT MELDEN − S wurde mit Z TÖRUNG DES...
-
Seite 4: Inhaltsverzeichnis
Anleitung für den Errichter SATEL INHALTSVERZEICHNIS Einleitung .......................... 3 Eigenschaften ........................3 Bedienteile ........................6 Spezifikation der Bedienteile mit mechanischer Tastatur ..........6 Erweiterungsmodule ......................7 An Bedienteilbus angeschlossene Module ..............7 An den Erweiterungsmodulbus angeschlossene Module ..........7 Montage des Systems ...................... 9 Plan der Installation .................... -
Seite 5: Einleitung
– bis 8 (INTEGRA 64 und INTEGRA 128). Meldelinien • 4 (INTEGRA 24), 8 (INTEGRA 32) oder 16 (INTEGRA 64 und INTEGRA 128) programmierbare verdrahtete Meldelinien auf der Hauptplatine der Zentrale: – Unterstützung der Melder vom Typ NO und NC sowie der Rollladen- und Erschütterungsmelder;... -
Seite 6: Integra 24 Und Integra 32) Oder 2 (Integra 64 Und Integra 128)
Anleitung für den Errichter SATEL – 2 (INTEGRA 24), 6 (INTEGRA 32) oder 12 (INTEGRA 64 und INTEGRA 128) Triggerausgänge vom Typ OC; – über 100 auszuführende Funktionen; – Realisierung von untypischen Steuerungsfunktionen dank der Möglichkeit, komplizierte logische Operationen an den Ausgängen durchzuführen. - Seite 7 SATEL INTEGRA Ereignisspeicher • 439 (INTEGRA 24 und INTEGRA 32), 5887 (INTEGRA 64) oder 22527 (INTEGRA 128) Ereignisse. • Ein separater Speicher nur für Ereignisse, die von der Norm EN 50131 für Grade 2 verlangt sind. • Möglichkeit des Ausdruckes des Ereignisspeichers.
-
Seite 8: Bedienteile
– Anschluss eines seriellen Druckers (laufender Ausdruck von Ereignissen). • Mögliche Aktualisierung der Firmware der Zentrale, ohne sie demontieren zu müssen. • 1 (INTEGRA 24 und INTEGRA 32) oder 2 (INTEGRA 64 und INTEGRA 128) Buchsen zum Anschluss des Sprachmoduls INT-VG, des 16-Kanal AWAG-Moduls CA-64 SM oder des 1-Kanal AWAG-Moduls SM-2. -
Seite 9: Erweiterungsmodule
Bedienteil, Übertragung von Ereignissen über ein spezielles externes Modul oder die Bedienung der Alarmzentrale mit Hilfe einer anderen Firmware, als die von der Firma SATEL angebotene. An den Erweiterungsmodulbus angeschlossene Module INT-RX / INT-RX-S. Modul zur Bedienung der Handsender 433 MHz. Ermöglicht die Steuerung des Alarmsystems mittels Handsender 433 MHz. - Seite 10 Anleitung für den Errichter SATEL...
-
Seite 11: Montage Des Systems
INT-SZ / INT-SZK. Codeschloss. Realisiert die Funktion der Zutrittskontrolle. INT-R. Universal-Erweiterungsmodul für Karten- und Chip-Leser. Unterstützt die von SATEL hergestellten Zutrittskartenleser, Leser mit dem Interface WIEGAND 26 oder DALLAS-Chip-Leser. Realisiert die Funktion der Zutrittskontrolle. INT-E / CA-64 E / CA-64 EPS. Erweiterungsmodul für Meldelinien. Ermöglicht die Systemerweiterung um 8 programmierbare verdrahtete Meldelinien. -
Seite 12: Einschätzung Der Stromaufnahme Im System
Anleitung für den Errichter SATEL der Aktivierung des Programms STARTER schließen Sie die Geräte, deren Betrieb während der Speicherung von Daten im FLASH-Speicher nicht gestört werden soll, an die Ausgänge auf der Hauptplatine an. Einschätzung der Stromaufnahme im System Bei der Planung der Installation eines Alarmsystems zählen Sie den durch alle zum System gehörenden Module (Hauptplatine der Zentrale, Bedienteile, zusätzliche Module, Melder,... -
Seite 13: Beschreibung Der Hauptplatinen

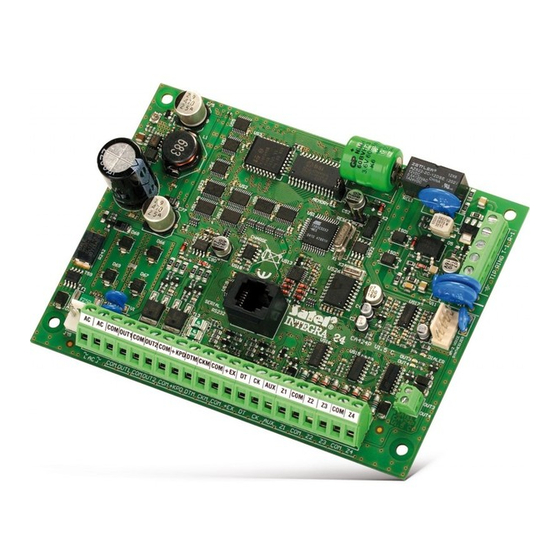

Am Ort der Montage soll eine ständige (nicht abschaltbare) Stromversorgung 230 V mit Schutzerdung geben. 5.4.1 Beschreibung der Hauptplatinen Abb. 2. Hauptplatine der Alarmzentrale INTEGRA 24 (Version 1.5 E). Erläuterung zu den Abbildungen 2, 3 und 4: Feinsicherung des Akkuladesystems. Leitungen zum Anschluss des Akkumulators (rot +, schwarz -). - Seite 14 Anleitung für den Errichter SATEL Port RS-232 (RJ-Buchse). Diode BATTERY CHARGE zur Anzeige der Akkuladung. Lithium-Batterie für Unterstützung des Betriebs der Uhr und des RAM-Speichers. Nach Entfernung der Batterie werden die Einstellungen der Uhr sowie alle anderen im RAM- Speicher abgelegten Daten gelöscht.
- Seite 15 SATEL INTEGRA...
-
Seite 16: Anschluss Der Module An Den Bedienteilbus
Beschreibung der Klemmen: - Stromversorgungseingänge - Masse OUTn - einstellbare Ausgänge (n=Nummer des Ausgangs): Lastausgänge: OUT1...OUT2 (INTEGRA 24 und INTEGRA 32) OUT1...OUT4 (INTEGRA 64 und INTEGRA 128) Triggerausgänge: OUT3...OUT4 (INTEGRA 24) OUT3...OUT8 (INTEGRA 32) OUT5...OUT16 (INTEGRA 64 und INTEGRA 128) +KPD - Ausgang für Stromversorgung der an den Datenbus angeschlossenen... -
Seite 17: Adressierung Der An Den Bedienteilbus Angeschlossenen Module
Jedes an den Bedienteilbus anzuschließende Modul muss eine individuelle Adresse aus dem Bereich von 0 bis 3 (INTEGRA 24 und INTEGRA 32) oder von 0 bis 7 (INTEGRA 64 und INTEGRA 128) haben. Die Adressen dürfen sich nicht wiederholen (Module mit gleichen Adressen werden von der Zentrale nicht bedient). -
Seite 18: Nummerierung Der Meldelinien In Bedienteilen
Liniennummern des LCD-Bedienteils und des Erweiterungsmoduls gleich sind, haben die Liniennummern Bedienteils Priorität (die entsprechenden Linien des Erweiterungsmoduls werden in diesem Fall nicht bedient). Nummer der Meldelinie im System Adresse des INTEGRA 24 INTEGRA 32 INTEGRA 64 INTEGRA 128 Bedienteils Tabelle 2. -
Seite 19: Anschluss Des Computers An Den Port Rs-232 Des Bedienteils
SATEL INTEGRA 5.5.3 Anschluss des Computers an den Port RS-232 des Bedienteils Der Port RS-232 in einigen Bedienteilen ermöglicht den Anschluss des Computers mit installiertem Programm GUARDX (siehe: Abbildung 7). Die Verbindung mit dem Computer stellen Sie über ein herkömmliches ungeschirmtes Kabel (verwenden Sie kein verdrilltes Kabel, wie UTP, STP, FTP). -
Seite 20: Anschluss Des Moduls Int-Vg, Int-Av Oder Ca-64 Sm
Anleitung für den Errichter SATEL Die 4 Busleitungen müssen in einem Kabel geführt werden. Die Gesamtlänge der Busleitungen der Erweiterungsmodule darf nicht länger sein als 1000 m. Ist die Entfernung zwischen der Zentrale und dem Modul nicht größer als 300 m, dann können die Module direkt von der Zentrale versorgt werden. -
Seite 21: Anschluss Der Melder
SATEL INTEGRA Es wird empfohlen, die Adressen, von 0 beginnend, nacheinander zuzuteilen. In den meisten Modulen wird die Adresse mittels DIP-Schaltern eingestellt. Wenn das Modul an den zweiten Bus angeschlossen ist, wird seine Adresse im System durch die Hinzufügung zu der eingestellten Adresse der Zahl 32 definiert. -
Seite 22: Abschlusswiderstände
Anleitung für den Errichter SATEL Vibration – Linientyp für Anschluss der Erschütterungsmelder. An die Meldelinie kann man auch einen Melder mit dem NC-Alarmausgang anschließen (z.B. man kann seriell einen Erschütterungsmelder und einen Magnetkontakt anschließen). Gemäß Ausgang – schließen Sie keinen Melder an diesen Linientyp. Der Linienzustand hängt nur vom Zustand des gewählten Ausgangs ab (der Ausgang wird nicht physisch... -
Seite 23: Anschluss Der Telefonleitung
SATEL INTEGRA Anschluss der Telefonleitung Die Übertragung der Telefon- und Systemsignale sollte nicht mit einem mehradrigen Verbindungskabel erfolgen. Solcher Zustand kann eine Beschädigung des Systems, im Falle eines Durchschlages der Hochspannung von der Telefonleitung, verursachen. Die Zentrale arbeitet nur mit analogen Telefonanschlüssen zusammen. -
Seite 24: Anschluss Der Stromversorgung
Hauptplatine die Batterie ein, die die Uhr und den RAM-Speicher unterstützt. 5.10.1 Hauptstromversorgung Die Zentralen INTEGRA 24 und INTEGRA 32 benötigen 18 V AC (±10%). Es wird empfohlen, einen Trafo mit der Leistung mindestens 40 VA anzuwenden. Die Zentralen INTEGRA 64 und INTEGRA 128 benötigen die Versorgung mit der Wechselspannung 20 V (±10%). -
Seite 25: Erste Inbetriebnahme Der Zentrale
SATEL INTEGRA 4. Schließen Sie den Akkumulator an die entsprechenden Leitungen (rot an Plus, schwarz an Minus des Akkus) an. Die Zentrale wird nicht gestartet, wenn Sie nur den Akku anschließen. Zusammen mit der Zentrale werden die Übertragungsverbinder vorhanden, die zum Anschluss eines Akkumulators mit gewickelten Kabelendungen dienen. Aus diesem Gründe schneiden Sie die Kabelendungen des Akkumulators nicht ab. -
Seite 26: Notstart Der Zentrale
Anleitung für den Errichter SATEL Beim Versuch der Ersetzung eines identifizierten Moduls mit einem anderen mit gleicher Adresse wird ein Sabotagealarm ausgelöst. 5.12 Notstart der Zentrale Wenn die Zentrale nicht richtig gestartet wurde, d.h. wenn trotz des korrekten Anschlusses des ganzen Systems die Bedienteile nicht unterstützt werden, die Zentrale die Kennwörter nicht akzeptiert usw., gehen Sie dann bitte wie folgt vor:... -
Seite 27: Anschluss Eines Externen Modems
SATEL INTEGRA Abb. 13. Anschluss des Computers an die RS-232-Schnittstelle der Zentrale. Auf der linken Seite der RJ-Stecker, der an die Buchse auf der Hauptplatine der Zentrale angeschlossen wird. Auf der rechten Seite der DB9-Stecker (weiblich) von der Seite der Lötpunkte. Das Kabel DB9F/RJ-KPL im Lieferumfang. - Seite 28 Anleitung für den Errichter SATEL 6 43 Abb. 15. Verbindung der RS-232-Schnittstellen der Zentrale und des Modems mit der DB9-Buchse. Auf der linken Seite der RJ-Stecker, der an die Buchse auf der Hauptplatine der Zentrale angeschlossen wird. Auf der rechten Seite der DB9-Stecker (männlich) von der Seite der Lötpunkte.
-
Seite 29: Konfiguration Des An Die Zentrale Angeschlossenen Modems
Abb. 17. Anschluss der RS-232-Schnittstellen der Zentrale und eines externen Modems mit der Buchse PIN5 (auf dieselbe Weise werden die von SATEL hergestellten Module ETHM-1 / ETHM-1 Plus und GSM angeschlossen). Auf der linken Seite der RJ-Stecker, der an die Buchse auf der Hauptplatine der Zentrale angeschlossen wird. -
Seite 30: Anschluss Des Druckers
Anleitung für den Errichter SATEL die aktuellen Einstellungen der in Ziff. 2 genannten Parameter sind („ACTIVE PROFILE“), wichtig ist nur, dass die Einstellungen im „Profil 0“ korrekt sind. Abb. 18. Richtige Parametereinstellung des externen Modems. 5.15 Anschluss des Druckers Abb. 19. Anschluss des Druckers anhand des männlichen DB9-Steckers (Ansicht von der Seite der Lötpunkte). -
Seite 31: Nummerierung Der Meldelinien Und Ausgänge Im System
Die Nummern werden den Meldelinien und Ausgängen automatisch zugewiesen: • Die verdrahteten Meldelinien und Ausgänge auf der Elektronikplatine der Zentrale haben die Nummern: – von 1 bis 4 (INTEGRA 24); – von 1 bis 8 (INTEGRA 32); – von 1 bis 16 (INTEGRA 64 und INTEGRA 128). - Seite 32 Anleitung für den Errichter SATEL Das Programm DLOADX ermöglicht die Änderung der Liniennummern im System (Fenster „Struktur“, Registerkarte „Module“, Taste „Erweiterte Einstellungen“ für das gewählte Erweiterungsmodul). Die geänderten Nummern werden nur bis zur nächsten Aktivierung der Identifizierung der Erweiterungsmodule gelten.
-
Seite 33: Technische Daten
SATEL INTEGRA 7. Technische Daten Zentrale INTEGRA 24 INTEGRA 32 INTEGRA 64 INTEGRA 128 Spannungsversorgung 18 V AC ±15%, 50-60 Hz 20 V AC ±15%, 50-60 Hz Empfohlener Transformator 40 VA 60 VA Ruhestromaufnahme 121 mA 127 mA 149 mA Max. -
Seite 34: Bedienteil Int-Klcd
Anleitung für den Errichter SATEL 7.2 Bedienteil INT-KLCD Spannungsversorgung ..................12 V DC ±15% Ruhestromaufnahme ....................... 17 mA Max. Stromaufnahme ..................... 101 mA Umweltklasse gem. EN50130-5 ....................II Betriebstemperaturbereich ..................-10…+55°C Max. Feuchtigkeit ......................93±3% Abmessungen des Gehäuses ..............140 x 126 x 26 mm Gewicht .......................... -
Seite 35: Bedienteil Int-Klfr
