1. EINLEITUNG

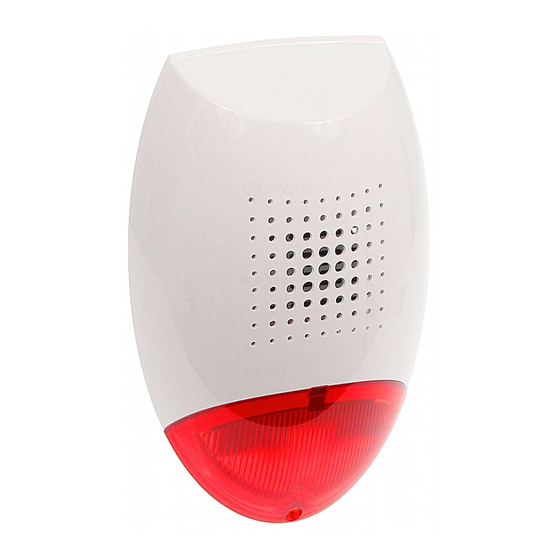

Der optisch-akustische Externsignalgeber SD-3000 ist für die Anwendung in Einbruch- und
Überfallmeldesystemen sowie in Brandmeldeanlagen bestimmt. Die Signalisierungsfunktion wird
optisch (Blinken einer roten Leuchte) und akustisch (moduliertes akustisches Signal großer
Lautstärke) realisiert. Als Lichtquelle wurde ein Xenonbrenner (Flash) verwendet, und das
Tonsignal wird mit einem magnetodynamischen Wandler erzeugt. Die Gehäusekonstruktion des
Signalgebers und die Innenabdeckung aus Blech gewährleisten einen wirksamen Schutz vor
Sabotage (Öffnen des Deckels, Trennen von der Unterlage). Die Elektronik des Signalgebers ist in
der Oberflächenbestückungstechnik (SMD) hergestellt und mit einem Imprägnierungsmittel gegen
schädliche Witterungseinflüsse geschützt, was eine hohe Zuverlässigkeit der Anlage gewährleistet.
Das Außengehäuse von SD-3000 ist aus hochschlagfestem Polycarbonat PC LEXAN hergestellt,
wodurch es sich durch eine sehr hohe mechanische Festigkeit auszeichnet und auch nach vielen
Jahren Einsatz ein ästhetisches Aussehen garantiert.
Der mechanische Sabotageschalter kann durch einen hermetischen Schutzrohr-Mikroschalter
ersetzt werden. Auf diese Weise kann der Sabotageschutz an die individuellen Bedürfnisse des
Betreibers angepasst werden. Der Schutzrohr-Mikroschalter gehört nicht zur Standard-Ausstattung
des Signalgebers (wird separat bestellt).
2. MONTAGE

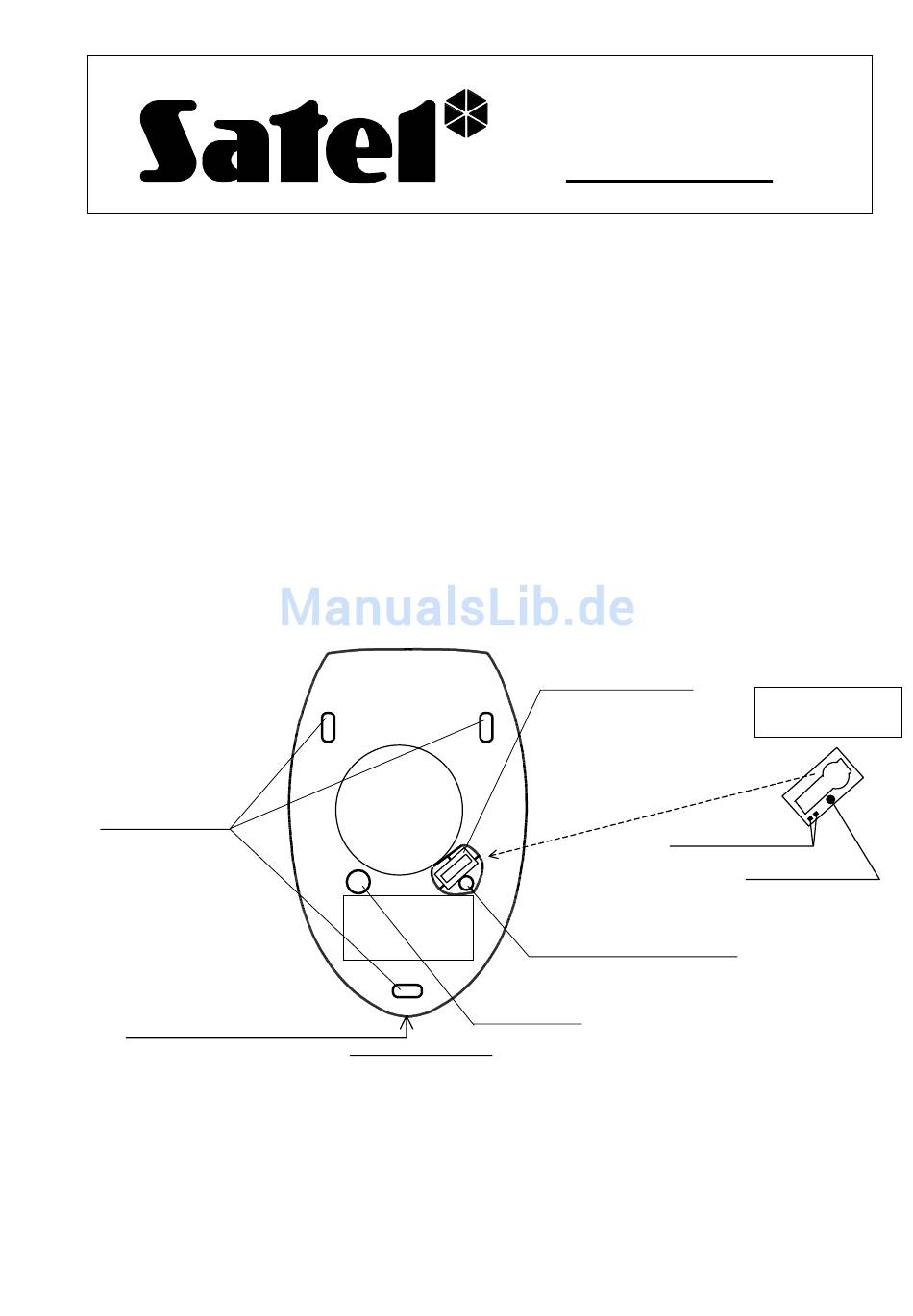

Montagezeichnung:
Montageöffnungen
Wasserableitungsöffnung
Um den Schutzrohr-Mikroschalter zu installieren, muss zuerst der mechanische Schalter
ausgebaut werden, der werkseitig am Element „S" angebracht ist. An dessen Stelle wird der neue
Schalter eingebaut. Für diese Operation müssen zwei Leitungen, die den Schalter mit der
Elektronik des Signalgebers verbinden, umgelötet werden.
Der Signalgeber SD-3000 ist auf ebener Unterlage an einer möglichst unzugänglichen Stelle zu
montieren, um das Risiko einer Sabotage zu minimieren. Die Montage an die Unterlage erfolgt mit
Schrauben und Spreizdübeln (mitgeliefert).
®
SIRENE
ELEKTRONIK
Kabelöffnung
NICHT ZUSTOPFEN!!!
OPTISCH-AKUSTISCHER
SIGNALGEBER
SD-3000
Element „S" des
Sabotagekreises
Lötpunkte
Montageöffnung Element „S"
sd3000_de 03/02
Schutzrohr-
Mikroschalter
Befestigungsschraube
